הבחירה בין PCB קשיח (Rigid PCB), מעגל גמיש (Flex PCB) ו-PCB קשיח-גמיש (Rigid-Flex PCB) היא לא רק שאלה של סוג לוח, אלא החלטת תכנון שמשפיעה ישירות על ניצול המקום, האמינות המכנית, מורכבות ההרכבה והעלות הכוללת של המוצר.
לוחות קשיחים מתאימים במיוחד למבנים שטוחים ויציבים. לוחות גמישים הם דקים, קלי משקל ומתאימים ליישומים שדורשים כיפוף או עבודה במרחב מוגבל. לוח קשיח-גמיש משלב מצעים קשיחים וגמישים במבנה אחד, וכך מעניק למהנדסים יותר חופש בתכנון תלת-ממדי ואמינות גבוהה יותר של החיבורים הפנימיים.
באופן כללי, מעגלים גמישים עדיפים כאשר נדרש כיפוף רציף וחיסכון מקסימלי במקום, בעוד שתכנון קשיח-גמיש מספק תמיכה מבנית חזקה יותר עבור אלקטרוניקה קומפקטית ואמינה במיוחד. החיסרון הוא שלרוב מדובר בפתרון מורכב ויקר יותר לייצור.
השאלה האמיתית היא לא איזו טכנולוגיה “טובה יותר” באופן כללי, אלא איזו מהן מתאימה בצורה הטובה ביותר לדרישות המכניות והחשמליות של המוצר שלכם.
תשובה קצרה: מה ההבדל העיקרי?
ההבדל המרכזי הוא בתפקוד המכני ובארכיטקטורת המוצר.
- Rigid PCB: מתאים למבנים שטוחים, קבועים ורגישים לעלות
- Flex PCB: מתאים לכיפוף, קיפול ואריזות קלות ודקות
- Rigid-Flex PCB: מתאים למוצרים קומפקטיים ואמינים במיוחד, שדורשים גם קשיחות וגם גמישות
מעגל גמיש טהור עדיף כאשר יש תנועה רציפה או דינמית. לוח קשיח-גמיש מספק תמיכה מבנית טובה יותר ומבנה משולב יותר עבור מכלולים אלקטרוניים מורכבים.
מהם PCB קשיח, PCB גמיש ו-PCB קשיח-גמיש?
לפני שמשווים ביצועים, חשוב להבין למה כל אחד מסוגי הלוחות נועד מלכתחילה.
מהו PCB קשיח?
PCB קשיח הוא לוח המעגלים המודפס הסטנדרטי שנמצא ברוב המוצרים האלקטרוניים. הוא מיוצר על גבי חומרים קשיחים שאינם ניתנים לכיפוף לאחר הייצור.
לוחות קשיחים עדיין פופולריים משום שהם:
- יציבים מבחינת מימדים
- זולים יחסית
- קלים להרכבה
- מתאימים למארזים סטנדרטיים
הם עובדים היטב במוצרים שבהם הלוח נשאר קבוע במקומו ואינו צריך להתכופף בזמן ההרכבה או השימוש.
מהו PCB גמיש?
PCB גמיש מיוצר מחומרים גמישים כמו פוליאימיד (Polyimide) במקום מצע קשיח. לכן המעגל יכול להתכופף, להתקפל ולהשתלב במקומות צפופים או לא סדירים.
מעגלים גמישים משמשים בדרך כלל כאשר המוצר דורש:
- משקל נמוך יותר
- נפח אריזה קטן יותר
- עמידות טובה יותר לרעידות
- כיפוף סטטי או דינמי
זו הסיבה שהם נפוצים באלקטרוניקה קומפקטית, ציוד רפואי, מצלמות ומוצרים עם חלקים נעים.
מהו PCB קשיח-גמיש?
PCB קשיח-גמיש משלב אזורים קשיחים ואזורים גמישים בתוך מבנה מעגל אחד משולב.
כך התכנון מקבל גם:
- אזורים קשיחים להרכבת רכיבים
- אזורים גמישים לקיפול ולחיבור פנימי
בנוסף, אפשר לצמצם את הצורך במחברים ובכבלים נפרדים, ולשפר את ניצול המקום במבנים תלת-ממדיים צפופים.
לוחות קשיחים-גמישים משמשים בדרך כלל כאשר המוצר צריך גם תמיכה מכנית וגם חיבור פנימי חסכוני במקום.

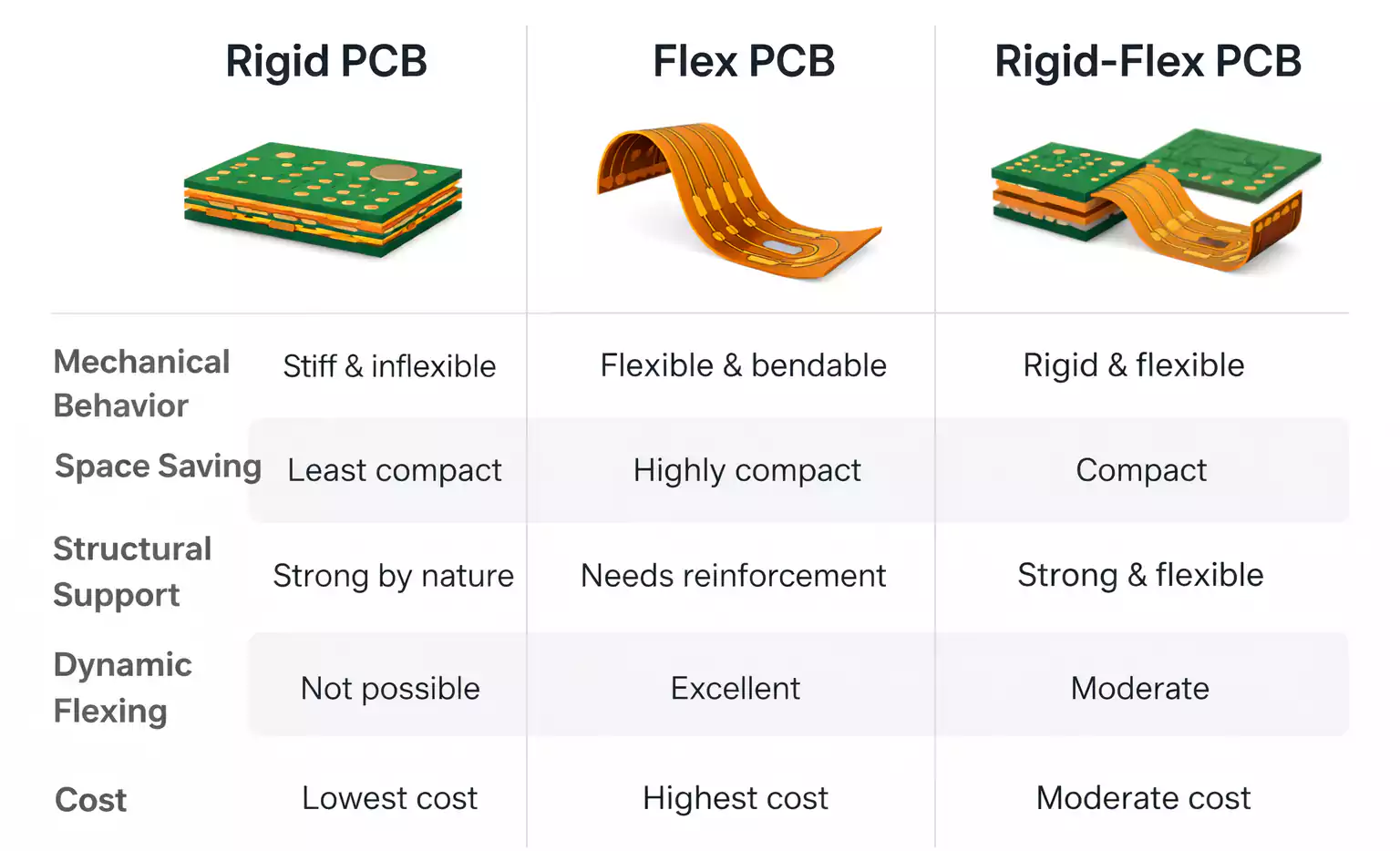

Rigid vs. Flex vs. Rigid-Flex: ההבדלים העיקריים במבט אחד
הדרך הקלה ביותר להבין את ההבדלים היא להשוות בין שלוש הטכנולוגיות זו לצד זו.
| מאפיין | PCB קשיח | PCB גמיש | PCB קשיח-גמיש |
|---|---|---|---|
| התנהגות מכנית | קשיח וקבוע | ניתן לכיפוף | חלק קשיח וחלק גמיש |
| חיסכון במקום | נמוך | גבוה | גבוה מאוד |
| תמיכה מבנית | גבוהה | נמוכה | גבוהה באזורים הקשיחים |
| כיפוף דינמי | לא מתאים | מצוין | מוגבל לאזורים הגמישים |
| מורכבות הרכבה | נמוכה במוצרים פשוטים | בינונית | נמוכה יותר ברמת המערכת כשיש פחות מחברים |
| הפחתת מחברים | נמוכה | בינונית | גבוהה |
| עלות הלוח עצמו | הנמוכה ביותר | גבוהה יותר | הגבוהה ביותר |
| פוטנציאל לחיסכון בעלות המערכת | טוב | טוב | לעיתים קרובות הטוב ביותר במוצרים קומפקטיים מרובי לוחות |
| שימוש אופייני | אלקטרוניקה סטנדרטית | מוצרים קלים או נעים | מכלולים קומפקטיים ואמינים במיוחד |
ההשוואה הזו מבהירה למה מחיר הלוח לבדו לא מספר את כל הסיפור. במוצרים רבים, הפתרון שיקר יותר לייצור ברמת הלוח עשוי להיות דווקא הזול יותר ברמת המערכת כולה.
למה הבחירה הזו חשובה ברמת המוצר?
צוותי פיתוח רבים משווים בין סוגי PCB רק לפי מחיר הלוח הגולמי. לרוב זו דרך שמובילה להחלטה לא נכונה.
השאלה הנכונה יותר היא:
איזה פתרון יוצר הכי מעט פשרות במוצר הסופי?
ברמת המוצר, בדרך כלל יש ארבעה גורמים מרכזיים:
- ניצול מקום
- אמינות
- מורכבות הרכבה
- עלות כוללת
כל אחד מהגורמים האלה יכול להטות את ההחלטה לכיוון אחר.
1. ניצול מקום
לוחות קשיחים דורשים שטח התקנה שטוח. במוצרים פשוטים עם מארז מרווח זה בדרך כלל לא מהווה בעיה.
אבל כשהתכנון נהיה קומפקטי, מתקפל, רב-שכבתי או מוגבל מבחינה מכנית, לוחות קשיחים מתחילים להגביל את האריזה הכוללת של המוצר.
גם Flex וגם Rigid-Flex משפרים את ניצול המקום משום שניתן להעביר אותם דרך כיפופים, פינות וגיאומטריות פנימיות צפופות.
Rigid-Flex הופך אטרקטיבי במיוחד כאשר:
- צריך לשלב כמה אזורי לוח בתוך מארז קטן
- התכנון כולל ציר או אזור קיפול
- נדרש מערך תלת-ממדי
- אפשר להחליף לוחות נפרדים וכבלים במבנה משולב אחד
במוצרים קומפקטיים, זה בדרך כלל המקום שבו קשיח-גמיש מתחיל להציע יתרון על פני פתרונות קשיחים בלבד או גמישים בלבד.
2. אמינות
האמינות תלויה בסוג העומס המכני שהמוצר צריך לעמוד בו.
אמינות של PCB קשיח
לוחות קשיחים אמינים מאוד בסביבות קבועות עם עומס מכני נמוך. הם יציבים, פשוטים ומוכרים היטב בעולם הייצור.
אמינות של PCB גמיש
מעגלים גמישים מתאימים במיוחד למוצרים שיש בהם תנועה חוזרת, כיפוף או רעידות. כאשר הם מתוכננים נכון, הם יכולים לעמוד בכיפוף רציף טוב יותר מחלופות קשיחות.
אמינות של PCB קשיח-גמיש
Rigid-Flex מצטיין במיוחד כאשר בעיות האמינות נגרמות ממחברים, כבלים או נקודות מעבר בין חלקים, ולא מתנועה מתמדת.
לכן הוא נפוץ במיוחד ב:
- מכשור רפואי
- אלקטרוניקה לתעופה וחלל
- מערכות תעשייתיות קשוחות
- מוצרים לבישים קומפקטיים
במוצרים כאלה, פחות מחברים פירושו לרוב פחות תקלות בשטח.
3. מורכבות הרכבה
לוח קשיח עשוי להיראות כמו האפשרות הפשוטה ביותר בהתחלה. אבל התמונה משתנה ברגע שהמוצר כולל כמה לוחות קשיחים שמחוברים זה לזה באמצעות חוטים, כבלי סרט או מחברי board-to-board.
כל חיבור נוסף מוסיף:
- יותר חלקים שצריך לרכוש
- יותר שלבי הרכבה
- יותר הצטברות טולרנסים
- יותר הזדמנויות לכשל
לוח קשיח-גמיש עשוי להיות מורכב יותר לייצור, אבל לעיתים הוא הרבה יותר פשוט להרכבה ברמת המוצר, כי החיבור כבר מובנה בתוך הלוח עצמו.
זו אחת הסיבות העיקריות לכך שמהנדסים בוחרים ב-Rigid-Flex ביישומים קומפקטיים ובעלי דרישות אמינות גבוהות.
4. עלות: מחיר יחידה מול עלות כוללת
כאן הרבה החלטות תכנון נופלות.
כן, לוחות קשיחים-גמישים בדרך כלל עולים יותר ברמת הלוח עצמו. לרוב זה נובע מ:
- חומרים ייעודיים יותר
- למינציה מורכבת יותר
- בקרת תהליך הדוקה יותר
- ייצור ובדיקה מאתגרים יותר
אבל עלות הלוח היא רק חלק אחד ממשוואת העלות הכוללת.
במוצרים רבים, Rigid-Flex יכול להקטין את עלות המערכת הכוללת באמצעות הפחתה של:
- מספר המחברים
- שימוש בכבלים וצמות חיווט
- עבודה ידנית בהרכבה
- סיכוני תיקון ותחזוקה
- מורכבות האריזה המכאנית
לכן השאלה האמיתית היא לא:
איזה לוח הוא הכי זול?
אלא:
איזו ארכיטקטורה נותנת את האיזון הטוב ביותר בין עלות לביצועים ברמת המוצר כולו?

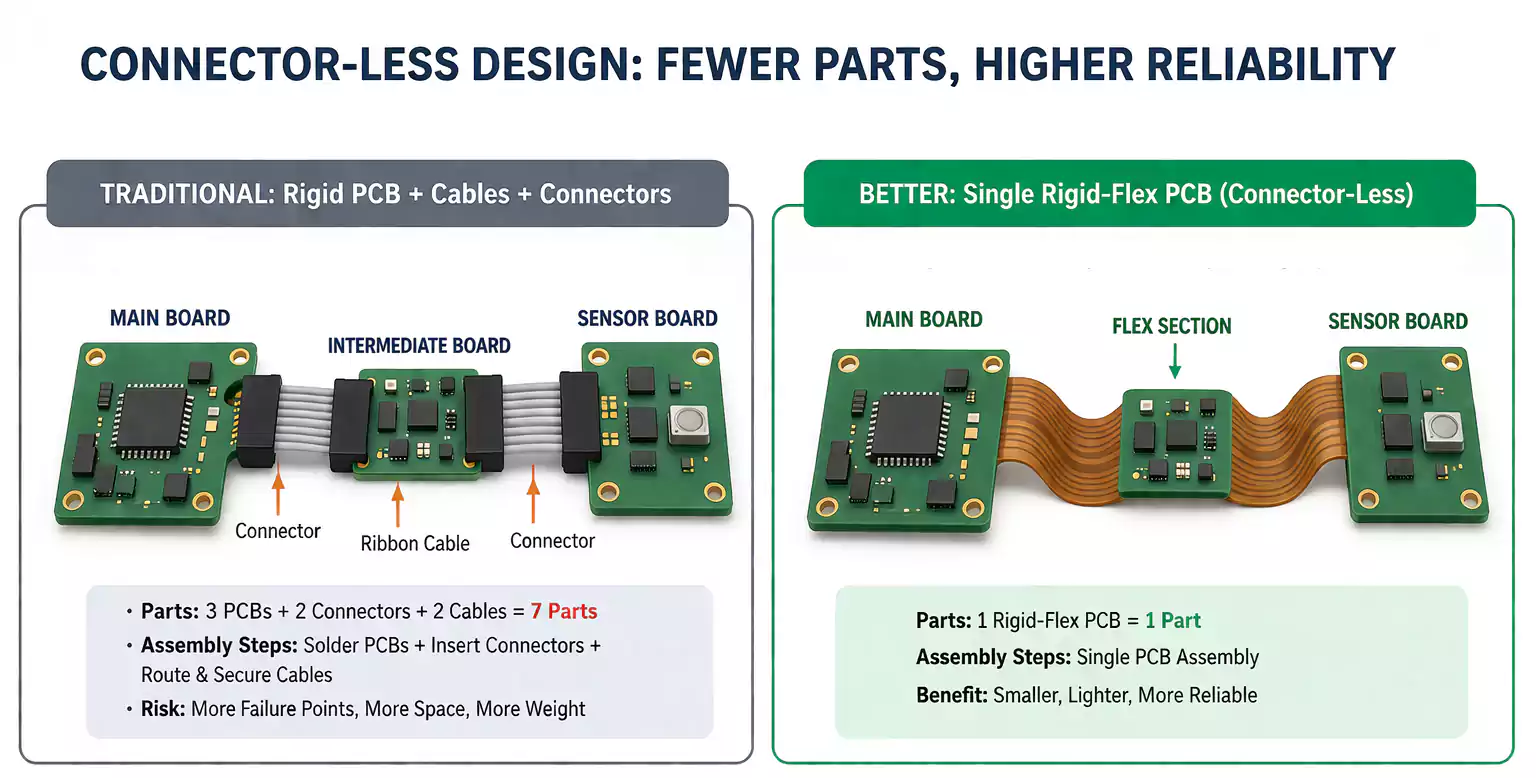

למה תכנון עם פחות מחברים כל כך חשוב?
אחד היתרונות הגדולים של Rigid-Flex הוא היכולת לפשט את ארכיטקטורת המערכת כולה.
בתכנון מסורתי, מוצר עשוי לכלול:
- כמה לוחות קשיחים
- כבלי סרט
- צמות חיווט
- מחברי board-to-board
הגישה הזו בהחלט עובדת, אבל היא מוסיפה ממשקים מכניים וחשמליים. כל מחבר הוא נקודת כשל פוטנציאלית. כל כבל תופס נפח. כל שלב הרכבה נוסף מגדיל את המאמץ ואת השונות.
Rigid-Flex מצמצם את המורכבות הזו בכך שהוא משלב את החיבור ישירות בתוך מבנה הלוח.
יתרונות של תכנון עם פחות מחברים
- פחות עומס פנימי במארז
- פחות פריטים ב-BOM
- פחות עבודה בהרכבה
- פחות סיכון לכשלי מגע
- עמידות טובה יותר לזעזועים ולרעידות
- ניתוב פנימי נקי יותר
זו בדיוק הסיבה שלעיתים קרובות Rigid-Flex הוא הבחירה ההגיונית ביותר במוצרים שבהם אמינות וניצול מקום חשובים יותר מהמחיר הנמוך ביותר של הלוח.
מתי PCB קשיח הוא הבחירה הנכונה?
PCB קשיח הוא בדרך כלל נקודת הפתיחה הנכונה כאשר התכנון פשוט ורגיש לעלות.
בחרו Rigid PCB כאשר למוצר שלכם יש:
- מספיק מקום פנימי
- פריסת לוח שטוחה
- אין צורך בכיפוף או בקיפול
- מורכבות אריזה נמוכה
- עדיפות לייצור סטנדרטי ופשוט
לוחות קשיחים נשארים ברירת המחדל במגוון רחב של מוצרים אלקטרוניים משום שהם פשוטים, מוכחים וכלכליים.
מתי PCB גמיש הוא הבחירה הנכונה?
מעגל גמיש טהור הוא לרוב הבחירה הטובה יותר כאשר תנועה היא חלק מהפונקציונליות של המוצר.
בחרו Flex PCB כאשר המוצר שלכם דורש:
- כיפוף חוזר
- משקל נמוך מאוד
- עובי מינימלי
- ניתוב דרך צורות לא שגרתיות
- התאמה טובה יותר למכלולים נעים
לוחות גמישים חזקים במיוחד כאשר המעגל עצמו חייב לנוע בזמן פעולה רגילה.
זה כולל מוצרים עם צירים, מנגנוני קיפול, חלקים מסתובבים או חללים צפופים שלוחות קשיחים רגילים פשוט לא מתאימים להם.
מתי PCB קשיח-גמיש הוא הבחירה הנכונה?
Rigid-Flex הופך לאפשרות החזקה ביותר כאשר המוצר דורש גם תמיכה מבנית וגם חיבור גמיש.
בחרו Rigid-Flex PCB כאשר אתם צריכים:
- אזורים קשיחים להרכבת רכיבים
- חיבור גמיש בין חלקי הלוח
- פחות מחברים
- מוצר קטן יותר פיזית
- אמינות גבוהה יותר בסביבות עם רעידות
- פריסה פנימית תלת-ממדית משולבת יותר
העלות הגבוהה יותר של הלוח לרוב מצדיקה את עצמה כאשר צמצום מחברים, ניצול טוב יותר של המקום ואמינות ארוכת טווח הם חלק מהעדיפויות המרכזיות.
תפיסות שגויות נפוצות על PCB קשיח-גמיש
“Rigid-Flex תמיד יקר מדי”
לא בהכרח.
Rigid-Flex בדרך כלל יקר יותר ברמת הלוח, אבל הוא יכול להקטין את העלות הכוללת של המוצר על ידי פישוט ההרכבה והפחתת מחברים וכבלים.
“Flex תמיד יכול להחליף Rigid-Flex”
לא תמיד.
מעגל גמיש יכול לפתור הרבה בעיות של מקום, אבל הוא לא מספק בהכרח את אותה תמיכה קשיחה לרכיבים או את אותה אינטגרציה בין אזורי לוח כמו תכנון קשיח-גמיש.
“מחברים הם עניין קטן”
במוצרים קומפקטיים או במוצרים עם דרישות אמינות גבוהות, מחברים הם לעיתים נושא מרכזי.
הם תופסים מקום, מוסיפים עלות, מעלים את מאמץ ההרכבה ויוצרים נקודות כשל נוספות.
יישומים נפוצים
אלקטרוניקה צרכנית
Rigid-Flex משמש לעיתים קרובות במוצרים צרכניים קומפקטיים שבהם המקום הפנימי מוגבל, ויש צורך לשלב כמה אזורי לוח בתוך מארז קטן.
מכשור רפואי
Flex ו-Rigid-Flex נפוצים במכשירים לבישים, מערכות הדמיה וציוד רפואי ידני קומפקטי, בזכות היתרונות שלהם בגודל ובאמינות.
תעופה וביטחון
Rigid-Flex מוערך במיוחד בסביבות קשות, שבהן עמידות לרעידות, הפחתת משקל וצמצום מחברים משפרים את האמינות.
מערכות תעשייתיות
בציוד תעשייתי קשוח, Rigid-Flex יכול להפחית כשלים בחיבורים ולשפר את גמישות האריזה במכלולים צפופים.
שאלות נפוצות
מה ההבדל בין PCB גמיש ל-PCB קשיח-גמיש?
PCB גמיש מיוצר כולו מחומרים גמישים ומתאים בעיקר לכיפוף או לתנועה. PCB קשיח-גמיש משלב אזורים קשיחים וגמישים באותו לוח, ולכן מספק גם תמיכה מבנית וגם חיבור גמיש.
האם Rigid-Flex טוב יותר מ-PCB קשיח?
זה תלוי ביישום. Rigid-Flex עדיף במוצרים קומפקטיים, אמינים במיוחד ובעלי כמה אזורי לוח. PCB קשיח בדרך כלל עדיף במוצרים פשוטים ורגישים לעלות שיש בהם מספיק מקום.
למה לוחות Rigid-Flex יקרים יותר?
הם דורשים חומרים ייעודיים, תהליכי ייצור מורכבים יותר ובקרת תהליך קפדנית יותר. עם זאת, הם יכולים להקטין את העלות הכוללת של המערכת בזכות פחות מחברים והרכבה פשוטה יותר.
מתי כדאי להשתמש ב-Rigid-Flex?
כאשר המוצר דורש גם אזורים קשיחים לרכיבים וגם חיבור גמיש בין חלקים, במיוחד ביישומים עם מגבלות מקום או דרישות אמינות גבוהות.
סיכום
אין תשובה אחת נכונה לשאלת Rigid vs. Flex vs. Rigid-Flex. כל אחד מסוגי הלוחות פותר קבוצה שונה של אתגרי תכנון.
לוחות קשיחים הם הבחירה הפרקטית למוצרים פשוטים ומוכווני עלות. מעגלים גמישים מתאימים יותר לתכנונים דקים, ניתנים לכיפוף וצפופים במקום. Rigid-Flex הוא הבחירה המתאימה כאשר המוצר דורש גם תמיכה מבנית וגם חיבור פנימי קומפקטי ואמין.
בסופו של דבר, ההחלטה הנכונה תלויה באופן שבו המוצר צריך להשתלב פיזית, לפעול ולשמור על ביצועים לאורך זמן.
