בחירת חומרי PCB לרדאר 24GHz לעומת 77GHz: מה משתנה בתחום גלי המילימטר?

רדאר 77GHz הוא טכנולוגיית חישה בתדר גבוה בתחום גלי המילימטר (mmWave), הנמצאת כיום בשימוש נרחב במערכות ADAS לרכב ובמערכות גילוי תעשייתיות. בהשוואה לרדאר 24GHz הוותיק, הוא מספק רזולוציה גבוהה יותר, אנטנות קטנות יותר וביצועים חזקים יותר ביישומי חישה מודרניים.

עבור מתכנני PCB, המעבר הזה אינו רק עניין של תדר. הוא משנה באופן ישיר את אופן תכנון הלוח, במיוחד מבחינת:

• הפסדי חומר
• מבנה ה־stackup
• התנהגות ה־routing
• טולרנסים בתהליך הייצור

לכן, אסטרטגיית חומר ל־PCB שעובדת ב־24GHz לא בהכרח מספיקה ב־77GHz. ככל שמערכות רדאר נכנסות עמוק יותר לעולם גלי המילימטר, בחירת החומר הופכת לחלק קריטי יותר בביצועים הכוללים של המערכת.

במאמר הזה נסביר כיצד שונים תכנוני רדאר ב־24GHz וב־77GHz, ומה המשמעות של ההבדלים הללו עבור בחירת חומרי PCB.

תשובה קצרה

אם אתם צריכים רק את השורה התחתונה:

• רדאר 24GHz בדרך כלל מאפשר גמישות תכנונית גדולה יותר ויותר מקום לאיזון בין עלות לביצועים.
• רדאר 77GHz דורש שליטה הדוקה יותר בהפסדים, ביציבות הדיאלקטרית, בחספוס הנחושת, בגיאומטריית ה־routing ובמבנה ה־stackup.
• ב־77GHz, ה־PCB כבר אינו רק מצע מכני. הוא הופך לחלק פעיל ממערכת ה־RF.
• בחירה נכונה של חומר ל־Radar PCB אינה מבוססת רק על Dk ו־Df, אלא גם על:
• פרופיל הנחושת
• שליטה בעובי
• יציבות מופע
• עמידות סביבתית
• יכולת ייצור

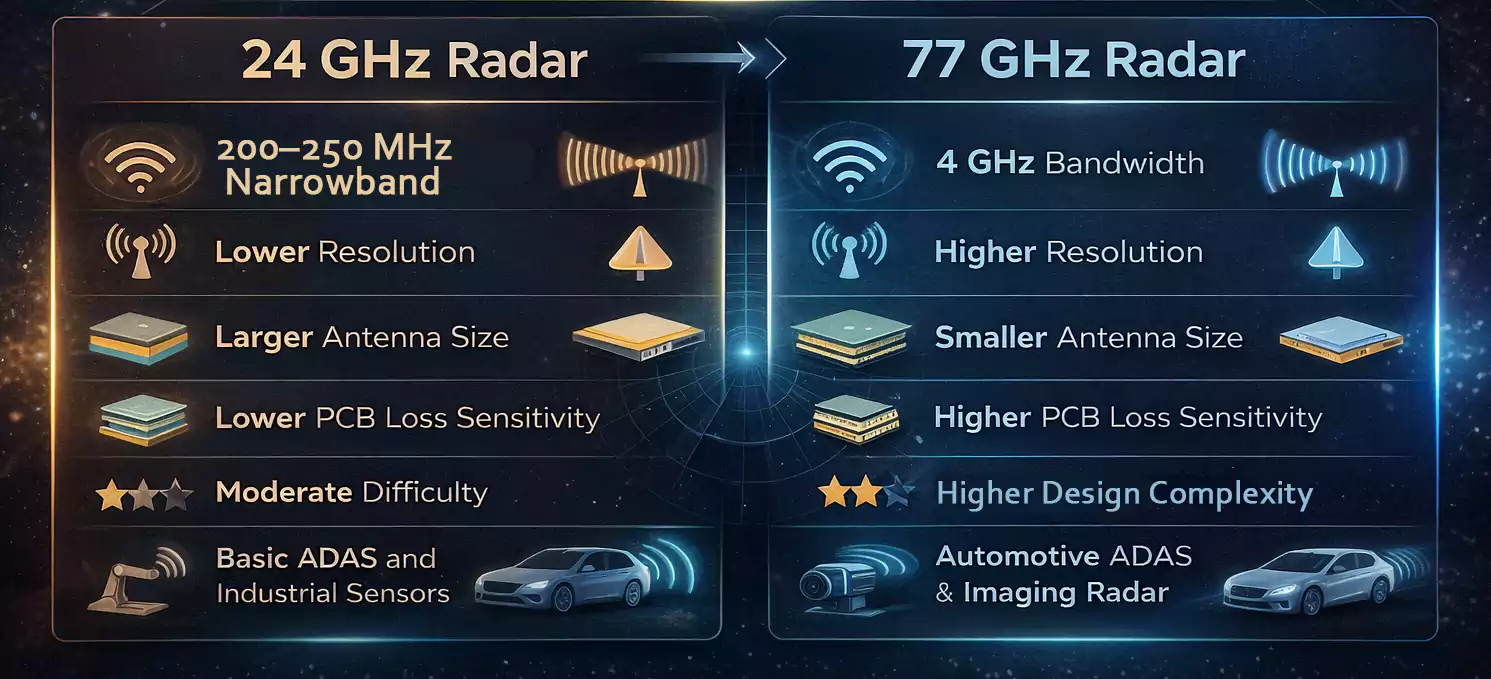

24GHz מול 77GHz: מבט מהיר

רדאר 24GHz

• שימוש טיפוסי: מערכות ישנות יותר, יישומי טווח קצר פשוטים יחסית
• פוטנציאל רוחב פס: נמוך יותר
• רזולוציית טווח: נמוכה יותר
• גודל אנטנה: גדול יותר
• רגישות להפסדי PCB: בינונית
• רגישות לטולרנסים: נמוכה יותר
• דרישות חומר: גמישות יותר
• מורכבות stackup: לרוב פשוטה יותר

רדאר 77GHz

• שימוש טיפוסי: מערכות ADAS מודרניות, רדאר פינות, רדאר לטווח ארוך, imaging radar
• פוטנציאל רוחב פס: גבוה בהרבה
• רזולוציית טווח: גבוהה יותר
• גודל אנטנה: קטן יותר
• רגישות להפסדי PCB: גבוהה
• רגישות לטולרנסים: גבוהה בהרבה
• דרישות חומר: מחמירות יותר
• מורכבות stackup: לרוב מתקדמת יותר או היברידית

מה המשמעות של רדאר 77GHz עבור מתכנני PCB

רדאר 77GHz מודרני אינו רק נתיב RF יחיד על הלוח. ברוב המקרים הוא חלק מ־מערכת צפופה, רב־ערוצית ורגישה למופע.

המשמעות חשובה, כי מודולי רדאר כיום תומכים בפונקציות כמו:

• בקרת שיוט אדפטיבית
• בלימת חירום אוטומטית
• ניטור שטח מת
• התרעת תנועה חוצה
• סיוע בחניה
• imaging radar ברזולוציה גבוהה

ככל שמערכות הרדאר מתקדמות יותר, ה־PCB נדרש לעשות הרבה מעבר להעברת אותות בלבד. הוא צריך לתמוך גם ב:

• הולכת RF עם הפסד נמוך
• יציבות מופע
• ביצועי אנטנה עקביים
• שליטה הדוקה במידות
• התנהגות עקבית בין ערוצים מרובים

ב־24GHz, תכנון יכול לעיתים לסבול יותר שונות חשמלית וייצורית. ב־77GHz, מרווח הטעות הזה מצטמצם במהירות.

למה התעשייה עברה מ־24GHz ל־77GHz

המעבר מ־24GHz ל־77GHz קרה מסיבות טכניות ברורות.

רזולוציה גבוהה יותר

רוחב פס זמין גדול יותר מאפשר לרדאר להבחין בין מטרות בצורה מדויקת יותר. זה משפר:

• רזולוציית מרחק
• הפרדת מטרות

אנטנות קטנות יותר

אורך גל קצר יותר פירושו שניתן לבנות אנטנה קטנה יותר לאותו שדה ראייה ואותו gain בקירוב.

התאמה טובה יותר למערכות ADAS מודרניות

ככל שמערכות רכב עברו לחישה מתקדמת יותר, 77GHz הפך לבחירה המתאימה יותר עבור:

• רדאר קדמי לטווח ארוך
• רדאר פינות
• imaging radar
• מערכות עם רזולוציה זוויתית גבוהה יותר

למה אי אפשר להשתמש באותה לוגיקת בחירת חומרים ב־24GHz וב־77GHz

כאן הרבה מאמרים נשארים כלליים מדי.

מתכנן עשוי לחשוב שבחירת חומר ל־Radar PCB היא רק עניין של בחירה בלמינציה "טובה יותר" או "מהירה יותר". בפועל, 24GHz ו־77GHz דורשים לעיתים קרובות לוגיקת בחירה שונה.

ב־24GHz

בחירת החומר היא לרוב איזון בין:

• הפסד RF סביר
• נוחות ייצור
• שליטה בעלויות
• יציבות חשמלית מספקת

במערכות פשוטות יותר או עם מסלולים קצרים יחסית, גישה פרקטית של low-loss עשויה להספיק.

ב־77GHz

המיקוד עובר ל:

• insertion loss נמוך יותר
• עקביות מופע הדוקה יותר
• יציבות דיאלקטרית גבוהה יותר
• פני נחושת חלקים יותר
• מבני RF דקים ומבוקרים יותר
• חזרתיות גבוהה יותר בייצור

במילים אחרות, 77GHz הוא לא רק "עוד קצת יותר גבוה בתדר".
זו סביבת תכנון שונה.

מאפייני החומר שבאמת חשובים

הרבה מהנדסים מתחילים מ־Dk ו־Df, וזה נכון, אבל לא מספיק.

להלן הפרמטרים החשובים ביותר.

1. קבוע דיאלקטרי (Dk)

Dk משפיע על:

• ממדי קווי הולכה
• אימפדנס
• גודל אנטנה
• אורך חשמלי
• התנהגות מופע

ב־77GHz, יציבות ה־Dk יכולה להיות חשובה כמעט כמו הערך הנומינלי עצמו. חומר עם Dk טוב בדף הנתונים אינו בהכרח בחירה טובה אם הערך הזה משתנה משמעותית עם טמפרטורה או תדר.

2. מקדם הפסד (Df)

Df עוזר להגדיר את ההפסד הדיאלקטרי בחומר.

ככל שהתדר עולה, ההפסדים הדיאלקטריים נעשים משמעותיים יותר. ב־77GHz, גם הבדלים קטנים בהפסד יכולים להשפיע על:

• יעילות feed line
• רגישות המקלט
• שלמות האות
• ביצועי מערכת האנטנה

עם זאת, אסור לבחון את Df לבדו. חומר עם Df נמוך אך חזרתיות ייצור גרועה עדיין עלול להיות הבחירה הלא נכונה.

3. חספוס נחושת

חספוס נחושת הוא אחד הגורמים שהכי קל להמעיט בחשיבותם בתכנון Radar PCB.

ב־77GHz, מצב פני המוליך משפיע הרבה יותר ממה שמתכננים רבים מצפים. נחושת מחוספסת יותר מגדילה את הפסדי המוליך, במיוחד במבני RF דקים.

חספוס נחושת יכול להשפיע על:

• insertion loss
• עקביות מופע
• ההתנהגות האפקטיבית של האות בתחום mmWave

זו אחת הסיבות לכך ששני לוחות עם חומרים דיאלקטריים דומים יכולים להציג ביצועים שונים בפועל.

4. שליטה בעובי

עובי הלוח ועובי השכבה הדיאלקטרית משפיעים ישירות על התנהגות ה־RF routing.

ב־77GHz, שינויים קטנים בעובי הדיאלקטרי יכולים להזיז את האימפדנס ואת המופע הרבה יותר מאשר בתדרים נמוכים.

שליטה בעובי חשובה במיוחד עבור:

• ממדי microstrip
• ביצועי coplanar waveguide

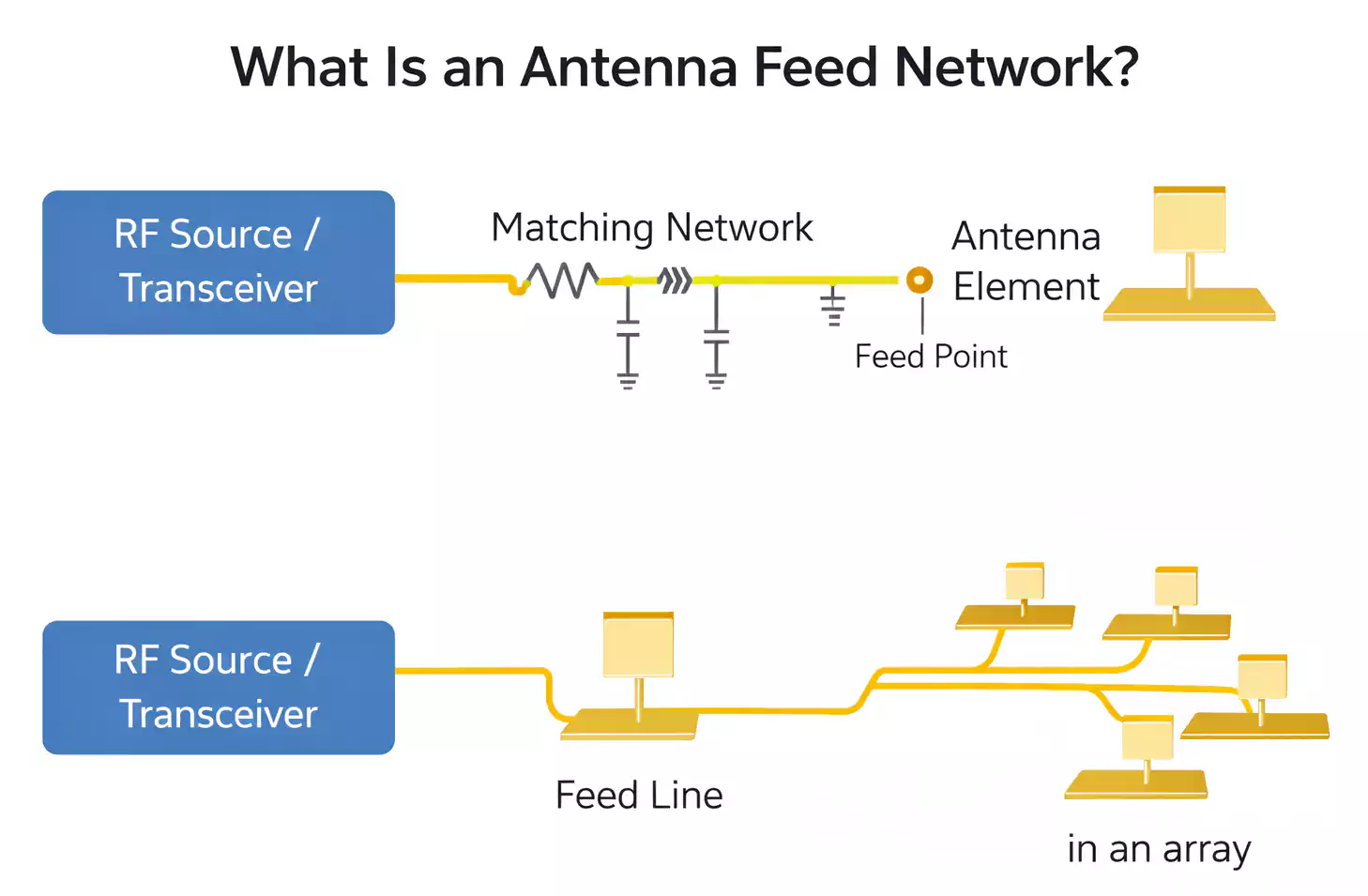

• רשתות הזנה לאנטנה
• עקביות כללית של ביצועי RF

5. יציבות סביבתית

לוחות רדאר עובדים לעיתים קרובות בסביבות תובעניות, במיוחד ביישומי:

• רכב
• תעשייה
• ניטור תנועה

לכן, חומר ה־PCB עשוי להידרש לעמוד ב:

• שינויים רחבים בטמפרטורה
• לחות
• חיי שירות ארוכים
• מחזורי חום חוזרים

חומר שמתפקד היטב במעבדה אינו בהכרח הבחירה הטובה ביותר לשטח.

6. יכולת ייצור

כאן הרבה השוואות חומרים מחמיצות את הנקודה.

חומר ל־Radar PCB אינו נבחר רק לפי ביצועים חשמליים. הוא חייב גם להתאים לייצור בפועל, כולל:

• למינציה
• קידוח
• ציפוי
• דיוק רישום
• יציבות בתפוקה
• עלות בייצור סדרתי

ה"חומר הטוב ביותר על הנייר" אינו תמיד החומר הטוב ביותר לייצור אמיתי.

למה stackup ו־routing חשובים לא פחות מהחומר

אי אפשר להפריד בין בחירת חומר לבין מבנה ה־routing.

ב־77GHz, שיטת ה־routing עצמה הופכת לחלק מהחלטת בחירת החומר.

מבני routing נפוצים

• Microstrip
• Stripline
• Grounded Coplanar Waveguide (GCPW)

ברבים מתכנוני 77GHz radar, מבנה GCPW אטרקטיבי במיוחד משום שהוא מאפשר שליטה טובה יותר בסביבת RF קומפקטית.

מה stackup טוב לרדאר חייב לקחת בחשבון

stackup טוב ל־Radar PCB צריך לכלול התייחסות ל:

• מיקום שכבות האות
• רציפות מישורי הייחוס
• עובי הדיאלקטרי
• גיאומטריית routing
• שילוב אנטנה
• בידוד RF
• הפרדה בין אזורי דיגיטל והספק

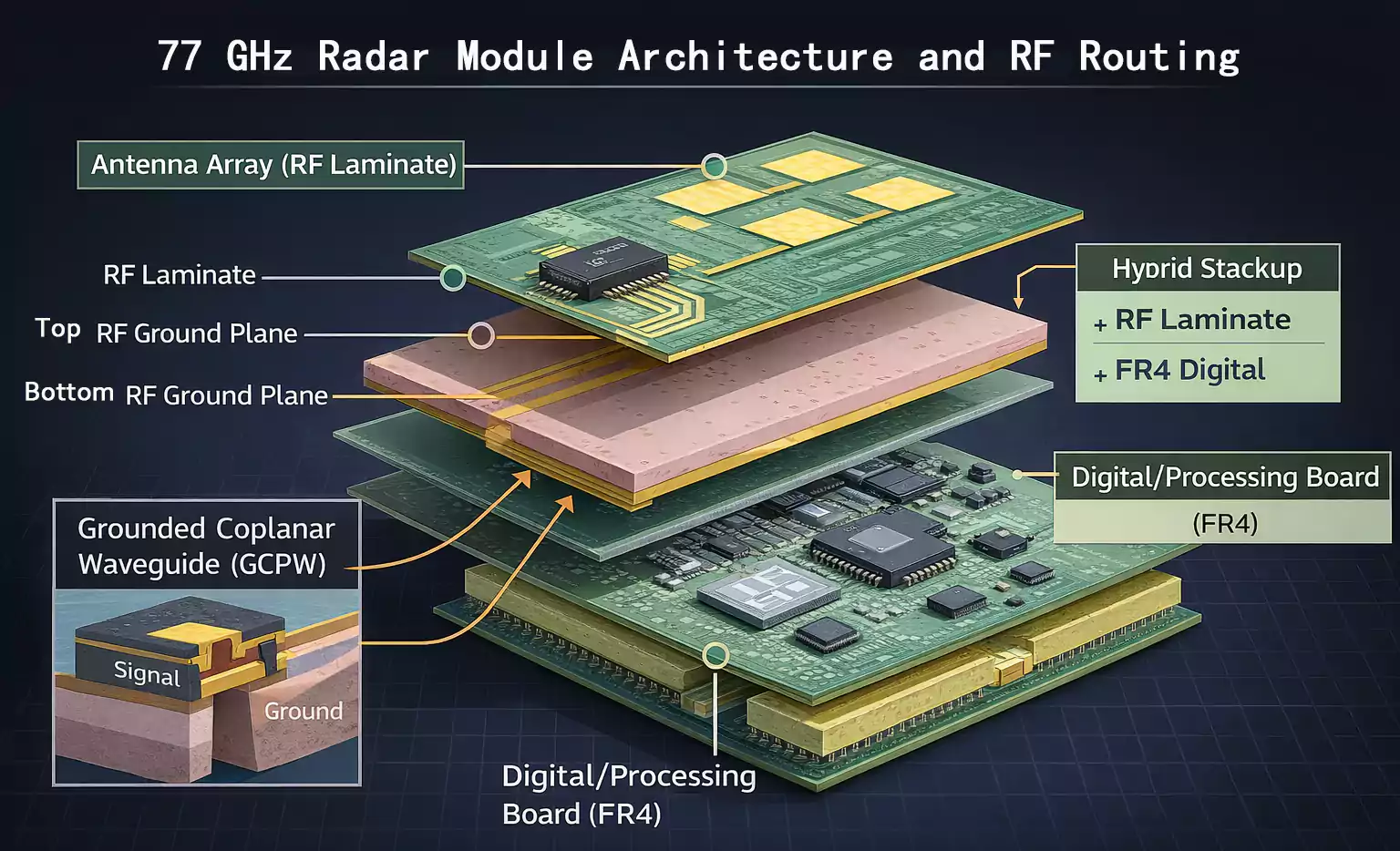

למה stackup היברידי נפוץ כל כך

לא כל שכבה בלוח רדאר חייבת להשתמש באותו חומר.

בתכנונים רבים:

• שכבות RF או אנטנה משתמשות בלמינציה בתדר גבוה עם הפסדים נמוכים
• שכבות דיגיטל, בקרה או הספק משתמשות ב־FR-4 או בחומר כלכלי יותר

הגישה ההיברידית הזו מאזנת טוב יותר בין:

• ביצועי RF
• יכולת ייצור
• העלות הכוללת של הלוח

לעיתים קרובות זו בחירה טובה יותר מאשר לבנות את כל הלוח מחומר RF יקר.

בחירת חומר לפי סוג היישום

במקום לשאול:
"מהו החומר הטוב ביותר ל־Radar PCB?"
עדיף לשאול:
"מה היישום הזה באמת צריך?"

מודולי רדאר 24GHz רגישי עלות

במערכות כאלה, סדרי העדיפויות עשויים להיות:

• עלות נשלטת
• תאימות טובה לתהליך
• ביצועי RF מספקים
• מורכבות ייצור נמוכה יותר

במקרים כאלה, פתרון פרקטי של low-loss עשוי להיות עדיף על פני החומר בעל ההפסד הנמוך ביותר בשוק.

רדאר פינות 77GHz

Corner radar דוחף בדרך כלל את התכנון לכיוון של:

• מבנים קטנים יותר
• טולרנסים הדוקים יותר
• עקביות מופע טובה יותר
• שליטה טובה יותר ב־routing

בחירת החומר נעשית תובענית יותר, במיוחד כאשר יש:

• אנטנות המשולבות על הלוח
• מספר ערוצי RF

רדאר 77GHz לטווח ארוך

Long-range radar דורש בדרך כלל ביצועים חזקים יותר ב:

• link budget
• עקביות אות
• הולכה עם הפסד נמוך
• חזרתיות גבוהה

לכן הוא מצדיק לעיתים קרובות גישת חומר מתקדמת יותר ו־stackup מדויק יותר.

imaging radar ב־77/79GHz

זהו אחד ממקרי השימוש המאתגרים ביותר.

בדרך כלל נראה כאן:

• ארכיטקטורות MIMO
• מספר ערוצים גבוה
• דרישות מחמירות יותר לרזולוציה זוויתית
• תלות גבוהה יותר בהתאמת מופע ובאחידות בין ערוצים

במקרה כזה, גם התנהגות החומר וגם היישום המדויק של ה־stackup הם קריטיים.

רדאר לתעשייה ולניטור תנועה

77GHz radar אינו מוגבל לעולם הרכב. הוא משמש גם עבור:

• ניטור תנועה
• חישה בצמתים
• גילוי תנועה תעשייתי
• זיהוי ציוד נייד

יישומים כאלה עשויים להוסיף דרישות סביבתיות נוספות, במיוחד ב:

• עמידות סביבתית
• יציבות ארוכת טווח

תהליך מעשי לבחירת חומר ל־Radar PCB

הדרך היעילה ביותר לבחור חומרי Radar PCB היא לעבוד לפי רצף החלטות ברור, ולא לקפוץ ישר לשמות חומרים.

שלב 1: הגדרת היישום

קודם כל, צריך להגדיר את יעד המערכת:

• רכב או תעשייה
• טווח קצר, בינוני או ארוך
• רדאר רגיל או imaging radar
• אנטנה על הלוח או אנטנה חיצונית

שלב 2: הגדרת תחום התדר ורוחב הפס

יש להבהיר האם התכנון עובד ב:

• 24GHz
• 76–77GHz
• 77–81GHz

ההחלטה הזו משפיעה ישירות על מטרות הביצועים ועל דרגת הקושי בתכנון ה־PCB.

שלב 3: הגדרת ארכיטקטורת הלוח

כבר בשלב מוקדם כדאי להחליט אם המערכת תשתמש ב:

• פתרון של לוח יחיד
• לוח אנטנה נפרד
• stackup היברידי
• הפרדה בין מבנה RF לבין המבנה הדיגיטלי

שלב 4: בחירת גיאומטריית routing

מבנה ה־routing ייקבע לפי ה־stackup ולפי התדר, לדוגמה:

• microstrip
• stripline
• grounded coplanar waveguide

שלב 5: התאמת התנהגות החומר לצורכי המערכת

כעת יש להעריך את החומר לפי:

• Dk
• Df
• חספוס נחושת
• שליטה בעובי
• יציבות סביבתית
• תאימות לייצור

שלב 6: בדיקת יכולת ייצור לפני החלטה סופית

לפני שסוגרים את בחירת החומר, חשוב לוודא שהיצרן יכול לעמוד ב:

• הטולרנסים הנדרשים
• מבנה הנחושת הנדרש
• ה־stackup המבוקש
• יעדי התפוקה הרצויים

השלב הזה לבדו יכול למנוע redesigns יקרים.

טעויות נפוצות בבחירת חומר ל־77GHz Radar PCB

אלה טעויות שחוזרות על עצמן בפרויקטים אמיתיים.

1. להסתכל רק על Dk ו־Df

הערכים האלה חשובים, אבל הם לא מספיקים.

2. להתייחס ל־24GHz ול־77GHz באותו אופן

מה שעובד ב־24GHz עלול להיכשל ב־77GHz.

3. להתעלם מחספוס הנחושת

בתחום mmWave, פרופיל הנחושת יכול להשפיע משמעותית על ההפסדים.

4. לבחור חומר בלי להתחשב במבנה ה־routing

החומר וגיאומטריית קו ההולכה חייבים לעבוד יחד כמערכת אחת.

5. להתעלם מרגישות לעובי ולטולרנסים

שינויים פיזיים קטנים משפיעים הרבה יותר ב־77GHz.

6. להתמקד רק בביצועי מעבדה

תנאי שטח אמיתיים ביישומי רכב ותעשייה עשויים לחשוף חולשות שלא נראות בשלבי האב־טיפוס.

7. לבחור לפי שם מותג בלבד

חומר מוכר אינו בהכרח החומר המתאים ביותר לתכנון הספציפי שלכם.

סדרי עדיפויות בבחירת חומר: 24GHz מול 77GHz

ב־24GHz

• גמישות תקציבית מקבלת עדיפות גבוהה יותר
• הפסדים נמוכים חשובים
• יציבות Dk חשובה
• שליטה בחספוס נחושת מועילה
• מורכבות stackup לרוב בינונית
• רגישות לטולרנסים בינונית
• stackup היברידי יכול להיות מועיל לעיתים
• חזרתיות בייצור חשובה

ב־77GHz

• עלות עדיין חשובה, אבל פחות דומיננטית
• הפסדים נמוכים הופכים לקריטיים
• יציבות Dk הופכת לחשובה מאוד
• שליטה בחספוס נחושת חשובה מאוד
• מורכבות stackup לרוב גבוהה
• רגישות לטולרנסים גבוהה בהרבה
• stackup היברידי מועיל לעיתים קרובות
• חזרתיות בייצור היא תנאי הכרחי

שאלות נפוצות

סיכום

המעבר מ־24GHz ל־77GHz משנה הרבה יותר מאשר רק את תדר הרדאר. הוא מעלה את הדרישות עבור:

• חומרי PCB
• תכנון stackup
• שליטה ב־routing
• עקביות בייצור

ב־24GHz למתכננים יש בדרך כלל יותר מקום לפשרות מעשיות. ב־77GHz, גם הבדלים קטנים בהפסדים, בפרופיל הנחושת, ביציבות הדיאלקטרית ובמבנה הלוח עלולים להשפיע הרבה יותר על הביצועים הסופיים.

לכן, בחירת חומר ל־Radar PCB לא צריכה להתבסס רק על נתוני למינציה. ההחלטה הנכונה תלויה במידת ההתאמה בין החומר, ה־stackup ואסטרטגיית ה־routing לבין ארכיטקטורת הרדאר בפועל.
