Die Entscheidung zwischen einer starren Leiterplatte (Rigid PCB), einer flexiblen Leiterplatte (Flex PCB) und einer Starr-Flex-Leiterplatte (Rigid-Flex PCB) ist nicht nur eine Frage der Leiterplattentechnologie. Sie ist eine grundlegende Konstruktionsentscheidung, die sich direkt auf den Bauraum, die mechanische Zuverlässigkeit, den Montageaufwand und die Gesamtkosten des Produkts auswirkt.
Starre Leiterplatten eignen sich am besten für flache, stabile Designs. Flexible Leiterplatten sind dünn, leicht und ideal für Anwendungen mit Biegung oder begrenztem Einbauraum. Eine Starr-Flex-PCB kombiniert starre und flexible Basismaterialien in einer einzigen Struktur und bietet dadurch mehr Freiheit bei 3D-Layouts sowie eine höhere Zuverlässigkeit der internen Verbindungen.
Grundsätzlich sind flexible Schaltungen die bessere Wahl für kontinuierliche Biegebewegungen und maximale Platzersparnis. Starr-Flex-Designs bieten hingegen eine höhere strukturelle Stabilität für kompakte und besonders zuverlässige Elektronik. Der Nachteil: Starr-Flex-Leiterplatten sind in der Regel aufwendiger und teurer zu produzieren.
Entscheidend ist also nicht, welche Technologie allgemein „besser“ ist, sondern welche am besten zu den mechanischen und elektrischen Anforderungen Ihres Produkts passt.
Kurz erklärt: Was ist der Hauptunterschied?
Der wichtigste Unterschied liegt in der mechanischen Funktion und der Produktarchitektur.
- Rigid PCB: ideal für flache, feste und kostenkritische Designs
- Flex PCB: ideal für Biegen, Falten und leichte Baugruppen
- Rigid-Flex PCB: ideal für kompakte, hochzuverlässige Produkte, die sowohl Stabilität als auch Flexibilität benötigen
Eine reine Flex-Schaltung eignet sich besser für dauerhafte oder dynamische Bewegung. Eine Starr-Flex-PCB bietet dagegen mehr strukturelle Festigkeit und ein stärker integriertes Layout für komplexe elektronische Baugruppen.
Was sind starre, flexible und Starr-Flex-PCBs?
Bevor man die Leistung vergleicht, sollte man zunächst klären, wofür jeder Leiterplattentyp grundsätzlich ausgelegt ist.
Was ist eine starre Leiterplatte?
Eine starre Leiterplatte ist die klassische Leiterplatte, die in den meisten elektronischen Geräten eingesetzt wird. Sie besteht aus festen Basismaterialien und lässt sich nach der Fertigung nicht mehr biegen.
Starre Leiterplatten sind nach wie vor weit verbreitet, weil sie:
- maßstabil sind
- vergleichsweise kostengünstig sind
- sich einfach montieren lassen
- gut zu klassischen Gehäusekonzepten passen
Sie funktionieren am besten in Produkten, bei denen die Leiterplatte fest montiert bleibt und während der Montage oder des Betriebs nicht gebogen werden muss.
Was ist eine flexible Leiterplatte?
Eine Flex-PCB basiert auf biegsamen Materialien wie Polyimid statt auf einem starren Trägermaterial. Dadurch kann die Schaltung gebogen, gefaltet oder in enge und unregelmäßige Bauräume integriert werden.
Flexible Leiterplatten werden typischerweise eingesetzt, wenn ein Produkt Folgendes benötigt:
- geringes Gewicht
- kleines Bauvolumen
- bessere Vibrationsfestigkeit
- statische oder dynamische Biegung
Typische Anwendungsbereiche sind kompakte Elektronik, Medizintechnik, Kameras sowie Produkte mit beweglichen Baugruppen.
Was ist eine Starr-Flex-Leiterplatte?
Eine Starr-Flex-PCB kombiniert starre und flexible Bereiche in einer einzigen integrierten Schaltungsstruktur.
Dadurch vereint das Design:
- starre Bereiche zur Bauteilmontage
- flexible Bereiche zum Falten und für interne Verbindungen
Außerdem kann der Bedarf an separaten Steckverbindern und Kabeln reduziert werden, während sich die Raumnutzung in kompakten 3D-Layouts verbessert.
Starr-Flex-Leiterplatten werden typischerweise dort eingesetzt, wo sowohl mechanische Stabilität als auch platzsparende interne Verbindungen erforderlich sind.
Rigid vs. Flex vs. Rigid-Flex: Die wichtigsten Unterschiede im Überblick
Am einfachsten lassen sich die drei Technologien im direkten Vergleich verstehen.
| Merkmal | Starre PCB | Flex-PCB | Starr-Flex-PCB |
| Mechanisches Verhalten | fest und starr | biegsam | teils starr, teils flexibel |
| Platzersparnis | gering | hoch | sehr hoch |
| Strukturelle Stabilität | hoch | gering | hoch in den starren Bereichen |
| Dynamisches Biegen | ungeeignet | sehr gut | nur in den flexiblen Bereichen begrenzt |
| Montageaufwand | gering bei einfachen Produkten | mittel | auf Systemebene oft geringer, wenn Steckverbinder entfallen |
| Reduzierung von Steckverbindern | gering | mittel | hoch |
| Leiterplattenkosten | am niedrigsten | höher | am höchsten |
| Einsparpotenzial auf Systemebene | gut | gut | oft am besten bei kompakten Mehrplatinen-Systemen |
| Typische Anwendung | Standardelektronik | leichte oder bewegte Designs | kompakte, hochzuverlässige Baugruppen |
Dieser Vergleich zeigt, warum der reine Leiterplattenpreis kein ausreichendes Entscheidungskriterium ist. In vielen Produkten kann die technologisch aufwendigste Lösung am Ende die wirtschaftlichste Gesamtlösung sein.
Warum die Wahl auf Produktebene so wichtig ist
Viele Teams vergleichen Leiterplattentypen ausschließlich am Rohplatinenpreis. Das führt häufig zu falschen Entscheidungen.
Die bessere Frage lautet:
Welche Lösung verursacht im fertigen Produkt die wenigsten Kompromisse?
Auf Produktebene sind in der Regel vier Faktoren entscheidend:
- Bauraumnutzung
- Zuverlässigkeit
- Montageaufwand
- Gesamtkosten
Je nach Anwendung kann jeder dieser Faktoren die Entscheidung in eine andere Richtung lenken.
1. Bauraumnutzung
Starre Leiterplatten benötigen eine ebene Montagefläche. Bei einfachen Produkten mit ausreichend Platz im Gehäuse ist das meist kein Problem.
Wird ein Design jedoch kompakt, gefaltet, gestapelt oder mechanisch eingeschränkt, stoßen starre Leiterplatten schnell an ihre Grenzen.
Flex- und Starr-Flex-Leiterplatten verbessern die Raumnutzung deutlich, weil sie sich über Biegeradien, Ecken und komplexe Innengeometrien führen lassen.
Starr-Flex ist besonders dann sinnvoll, wenn:
- mehrere Leiterplattenbereiche in einem kleinen Gehäuse untergebracht werden müssen
- das Design ein Scharnier oder eine Faltstelle enthält
- ein 3D-Layout erforderlich ist
- separate Platinen und Kabel durch eine integrierte Struktur ersetzt werden sollen
Gerade in kompakten Produkten beginnt Starr-Flex hier oft, sowohl starre als auch reine Flex-Designs zu übertreffen.
2. Zuverlässigkeit
Die Zuverlässigkeit hängt stark davon ab, welchen mechanischen Belastungen das Produkt im Betrieb ausgesetzt ist.
Zuverlässigkeit starrer Leiterplatten
Starre Leiterplatten sind in festen, mechanisch gering belasteten Umgebungen sehr zuverlässig. Sie sind stabil, einfach aufgebaut und in der Fertigung gut beherrschbar.
Zuverlässigkeit flexibler Leiterplatten
Flex-Schaltungen eignen sich besonders für Anwendungen mit wiederholter Bewegung, Biegung oder Vibration. Bei richtiger Auslegung können sie dauerhaftes Biegen besser verkraften als starre Alternativen.
Zuverlässigkeit von Starr-Flex-Leiterplatten
Starr-Flex setzt seine Stärken vor allem dann ein, wenn Zuverlässigkeitsprobleme durch Steckverbinder, Kabel oder Übergänge zwischen Baugruppen entstehen und nicht durch permanente Bewegung.
Deshalb werden Starr-Flex-Leiterplatten häufig eingesetzt in:
- Medizingeräten
- Luft- und Raumfahrtelektronik
- robusten Industrieanwendungen
- kompakten Wearables
In solchen Produkten bedeutet eine geringere Anzahl an Steckverbindern oft auch weniger Ausfallrisiken im Feld.
3. Montageaufwand
Eine starre Leiterplatte wirkt auf den ersten Blick oft wie die einfachste Lösung. Das ändert sich jedoch schnell, wenn ein Produkt aus mehreren starren Platinen besteht, die mithilfe von Drähten, Flachbandkabeln oder Board-to-Board-Steckverbindern miteinander verbunden werden.
Jede zusätzliche Verbindung bedeutet:
- mehr Teile, die beschafft werden müssen
- mehr Montageschritte
- größere Toleranzketten
- mehr potenzielle Fehlerquellen
Eine Starr-Flex-PCB ist in der Herstellung zwar komplexer, kann auf Produktebene jedoch deutlich einfacher zu montieren sein, da die interne Verbindung bereits in die Leiterplatte integriert ist.
Das ist einer der Hauptgründe, warum sich Entwickler für kompakte und hochzuverlässige Anwendungen mit Starr-Flex entscheiden.
4. Kosten: Stückpreis vs. Gesamtkosten
Genau an dieser Stelle werden viele Designentscheidungen falsch bewertet.
Ja, Starr-Flex-Leiterplatten haben in der Regel höhere reine Leiterplattenkosten. Das liegt häufig an:
- spezialisierteren Materialien
- komplexeren Laminationsprozessen
- strengeren Prozessfenstern
- höherem Aufwand bei Fertigung und Prüfung
Doch die Rohplatinenkosten sind nur ein Teil der Gesamtkosten.
In vielen Produkten kann Starr-Flex die Gesamtsystemkosten senken, indem reduziert werden:
- Anzahl der Steckverbinder
- Einsatz von Kabeln und Kabelbäumen
- manueller Montageaufwand
- Nacharbeit und Wartungsrisiken
- Komplexität des mechanischen Einbaus
Die eigentliche Frage lautet daher nicht:
Welche Leiterplatte ist am billigsten?
Sondern:
Welche Architektur bietet das beste Verhältnis von Kosten und Leistung für das Gesamtprodukt?
Warum ein steckverbinderarmes Design so wichtig ist
Einer der größten Vorteile von Starr-Flex besteht darin, dass sich damit die gesamte Systemarchitektur vereinfachen lässt.
In einem klassischen Aufbau kann ein Produkt beispielsweise aus:
- mehreren starren Leiterplatten
- Flachbandkabeln
- Kabelbäumen
- Board-to-Board-Steckverbindern
Das funktioniert grundsätzlich, bringt jedoch zusätzliche mechanische und elektrische Schnittstellen mit sich. Jeder Steckverbinder ist eine potenzielle Fehlerquelle. Jedes Kabel benötigt Bauraum. Jeder zusätzliche Montageschritt erhöht den Aufwand und die Streuung.
Starr-Flex reduziert diese Komplexität, da die interne Verbindung direkt in die Leiterplattenstruktur integriert wird.
Vorteile eines connector-reduced Designs
- weniger Unordnung im Gehäuse
- weniger Positionen in der Stückliste
- geringerer Montageaufwand
- geringeres Risiko von Kontaktproblemen
- bessere Beständigkeit gegen Schock und Vibration
- sauberere interne Signalführung
Darum ist Starr-Flex besonders dann sinnvoll, wenn Zuverlässigkeit und Bauraum wichtiger sind als der niedrigste mögliche Leiterplattenpreis.
Wann ist eine starre Leiterplatte die beste Wahl?
Eine starre Leiterplatte ist meist der richtige Ausgangspunkt, wenn das Design einfach und kostenorientiert ist.
Wählen Sie eine starre PCB, wenn Ihr Produkt:
- ausreichend Einbauraum bietet
- ein flaches Leiterplattenlayout hat
- keine Biegung oder Faltung benötigt
- mechanisch wenig komplex ist
- auf etablierte Standardfertigung ausgerichtet ist
Starre Leiterplatten bleiben in vielen Elektronikbereichen die Standardlösung, weil sie einfach, bewährt und wirtschaftlich sind.
Wann ist eine Flex-PCB die beste Wahl?
Eine reine Flex-Schaltung ist oft die bessere Lösung, wenn Bewegung Teil der Funktion ist.
Wählen Sie eine Flex-PCB, wenn Ihr Produkt Folgendes benötigt:
- wiederholtes Biegen
- sehr geringes Gewicht
- minimale Bauhöhe
- Leiterführung durch ungewöhnliche Formen
- bessere Anpassung an bewegliche Baugruppen
Flex-Leiterplatten sind besonders dann robust, wenn sich die Schaltung im Betrieb selbst bewegen muss.
Das betrifft unter anderem Produkte mit Scharnieren, Faltmechanismen, rotierenden Abschnitten oder sehr engem Bauraum, in dem starre Leiterplatten nicht praktikabel sind.
Wann ist eine Starr-Flex-PCB die beste Wahl?
Starr-Flex ist die stärkste Option, wenn ein Produkt sowohl strukturelle Stabilität als auch flexible Verbindungen benötigt.
Wählen Sie Starr-Flex, wenn Sie Folgendes brauchen:
- starre Bereiche zur Bauteilmontage
- flexible Verbindungen zwischen Leiterplattenbereichen
- weniger Steckverbinder
- ein kleineres Gesamtvolumen des Produkts
- höhere Zuverlässigkeit in vibrationsintensiven Umgebungen
- ein integriertes 3D-Innenlayout
Die höheren Leiterplattenkosten lohnen sich oft, wenn reduzierte Steckverbinderzahl, höhere Packungsdichte und langfristige Zuverlässigkeit im Vordergrund stehen.
Häufige Missverständnisse zu Starr-Flex-Leiterplatten
„Starr-Flex ist immer zu teuer.“
Nicht unbedingt.
Starr-Flex ist auf Leiterplattenebene zwar meist teurer, kann aber die Gesamtkosten des Produkts senken, indem die Montage vereinfacht und der Einsatz von Steckverbindern und Kabeln reduziert wird.
„Flex kann Starr-Flex immer ersetzen.“
Auch das stimmt nicht grundsätzlich.
Eine Flex-Leiterplatte kann viele Platzprobleme lösen, bietet aber nicht automatisch dieselbe mechanische Stabilität für Bauteile oder dieselbe integrierte Verbindung zwischen mehreren Bereichen wie eine Starr-Flex-Leiterplatte.
„Steckverbinder sind nur ein kleines Detail.“
In kompakten oder hochzuverlässigen Produkten sind Steckverbinder oft ein zentrales Thema.
Sie benötigen Platz, erhöhen die Kosten, vergrößern den Montageaufwand und schaffen zusätzliche Ausfallstellen.

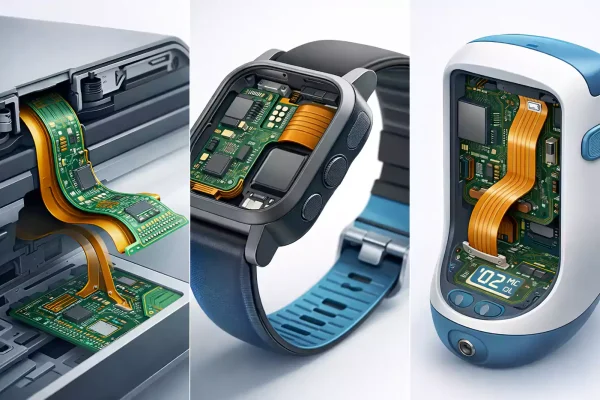

Typische Einsatzbereiche
Unterhaltungselektronik
Starr-Flex wird häufig in kompakten Consumer-Geräten eingesetzt, in denen wenig Platz vorhanden ist und mehrere Leiterplattenbereiche in einem kleinen Gehäuse untergebracht werden müssen.
Medizintechnik
Flex- und Starr-Flex-Leiterplatten kommen oft in Wearables, Bildgebungssystemen und kompakten tragbaren Medizingeräten zum Einsatz, weil sie Vorteile bei der Baugröße und der Zuverlässigkeit bieten.
Luft- und Raumfahrt sowie Verteidigung
In rauen Umgebungen ist Starr-Flex besonders interessant, weil geringeres Gewicht, weniger Steckverbinder und höhere Vibrationsfestigkeit die Zuverlässigkeit erhöhen.
Industrielle Anwendungen
In robusten Industrieanlagen können Starr-Flex-Leiterplatten Verbindungsprobleme reduzieren und die Packungsdichte in kompakten Baugruppen erhöhen.
FAQ
Was ist der Unterschied zwischen einer Flex-PCB und einer Starr-Flex-PCB?
Eine Flex-PCB besteht ausschließlich aus flexiblen Materialien und eignet sich besonders für Biegung oder Bewegung. Eine Starr-Flex-PCB kombiniert starre und flexible Bereiche auf einer einzigen Leiterplatte und bietet dadurch sowohl strukturelle Stabilität als auch flexible Verbindungen.
Ist Starr-Flex besser als eine starre Leiterplatte?
Das hängt von der Anwendung ab. Starr-Flex ist besser für kompakte, hochzuverlässige und mehrteilige Layouts. Eine starre Leiterplatte ist meist die bessere Wahl für einfache, kostenkritische Produkte mit ausreichendem Platz.
Warum sind Starr-Flex-Leiterplatten teurer?
Sie erfordern spezielle Materialien, komplexere Fertigungsprozesse und eine engere Prozesskontrolle. Gleichzeitig können sie die Gesamtkosten senken, weil Steckverbinder entfallen und die Montage einfacher wird.
Wann sollten Starr-Flex-Leiterplatten eingesetzt werden?
Dann, wenn ein Produkt sowohl starre Bauteilbereiche als auch flexible Verbindungen benötigt, insbesondere bei wenig Bauraum oder hohen Anforderungen an die Zuverlässigkeit.
Fazit
Auf die Frage Rigid vs. Flex vs. Rigid-Flex gibt es keine pauschale Antwort. Jeder Leiterplattentyp löst eine andere Gruppe konstruktiver Herausforderungen.
Starre Leiterplatten sind die praktikable Wahl für einfache, kostengetriebene Produkte. Flex-Schaltungen eignen sich besser für dünne, biegbare und platzkräftige Designs. Starr-Flex ist die beste Wahl, wenn ein Produkt sowohl strukturelle Stabilität als auch kompakte, zuverlässige interne Verbindungen benötigt.
Die richtige Entscheidung hängt letztlich davon ab, wie das Produkt eingebaut wird, wie es funktioniert und wie zuverlässig es über seine gesamte Lebensdauer arbeiten muss.
