תכנון Rigid-Flex PCB נעשה מורכב יותר בשלב ה־stackup.
ה־Rigid-Flex PCB Stackup מגדיר כיצד האזורים הקשיחים והגמישים פועלים כמבנה אחד. בתכנון טיפוסי של Rigid-Flex בן 4 שכבות, שני אזורי FR-4 קשיחים חיצוניים תומכים ברכיבים, בעוד שתי שכבות פוליאימיד (Polyimide) פנימיות ממשיכות דרך האזור הגמיש כדי לספק חיבור חשמלי ולאפשר קיפול תלת־ממדי.
המבנה הזה יכול לצמצם את מספר המחברים, לחסוך מקום ולשפר אמינות. אבל הביצועים תלויים ישירות ב־stackup. סידור השכבות, בחירת החומרים ותכנון אזור המעבר משפיעים כולם על גמישות, שלמות אות ויכולת ייצור.
לכן, תכנון ה־stackup הוא הבסיס להצלחת כל Rigid-Flex PCB.
למה ה־Stackup כל כך חשוב בלוחות Rigid-Flex?
לוח Rigid-Flex PCB אינו רק לוח קשיח שאליו מחובר כבל גמיש.
זהו מבנה אחד שמחבר בין:
- אזורים קשיחים לתמיכת רכיבים
- אזורים גמישים לכיפוף ולקיפול
- שכבות נחושת רציפות לחיבור חשמלי
והמבנה הזה הוא בדיוק מה שהופך את תכנון ה־stackup לקריטי.
אם האזור הגמיש נבנה כמו PCB קשיח סטנדרטי, הוא עלול להיות קשיח מדי לכיפוף אמין. מצד שני, אם מתמקדים רק בגמישות, האזורים הקשיחים עלולים לא לספק מספיק תמיכה לניתוב, להצללה או לבקרת אותות.
לכן, תכנון Rigid-Flex PCB Stackup הוא תמיד איזון בין שלושה גורמים:
- גמישות מכנית
- ביצועים חשמליים
- יכולת ייצור
Stackup טוב אינו בהכרח המורכב ביותר. הוא זה שמספק את הביצועים הנדרשים בלי להוסיף קשיחות, סיכון או מורכבות ייצור מיותרים.
שלושת האזורים שכל מתכנן חייב להכיר
כל Rigid-Flex PCB כולל שלושה אזורים מבניים עיקריים. אם לא מתכננים כל אחד מהם בנפרד, קשה יותר לבצע אופטימיזציה לתכנון.
1. האזור הקשיח (Rigid Section)
האזור הקשיח הוא החלק היציב מכנית בלוח.
בדרך כלל הוא כולל:
- ליבות FR-4
- Prepreg
- רדידי נחושת
- חורים מצופי מתכת
- רכיבים, מחברים או מגנים
זהו האזור שבו מרכיבים רכיבים ובונים את המבנה החשמלי שדורש יציבות.
2. האזור הגמיש (Flex Section)
האזור הגמיש הוא החלק שניתן לכופף בלוח.
באזור הזה נהוג להשתמש ב:
- דיאלקטרי Polyimide
- נחושת גמישה
- Coverlay
- חומרי הדבקה עם דבק או ללא דבק
האזור הזה מאפשר ללוח להתכופף, להתקפל או לנוע בתוך מרחב מוגבל.

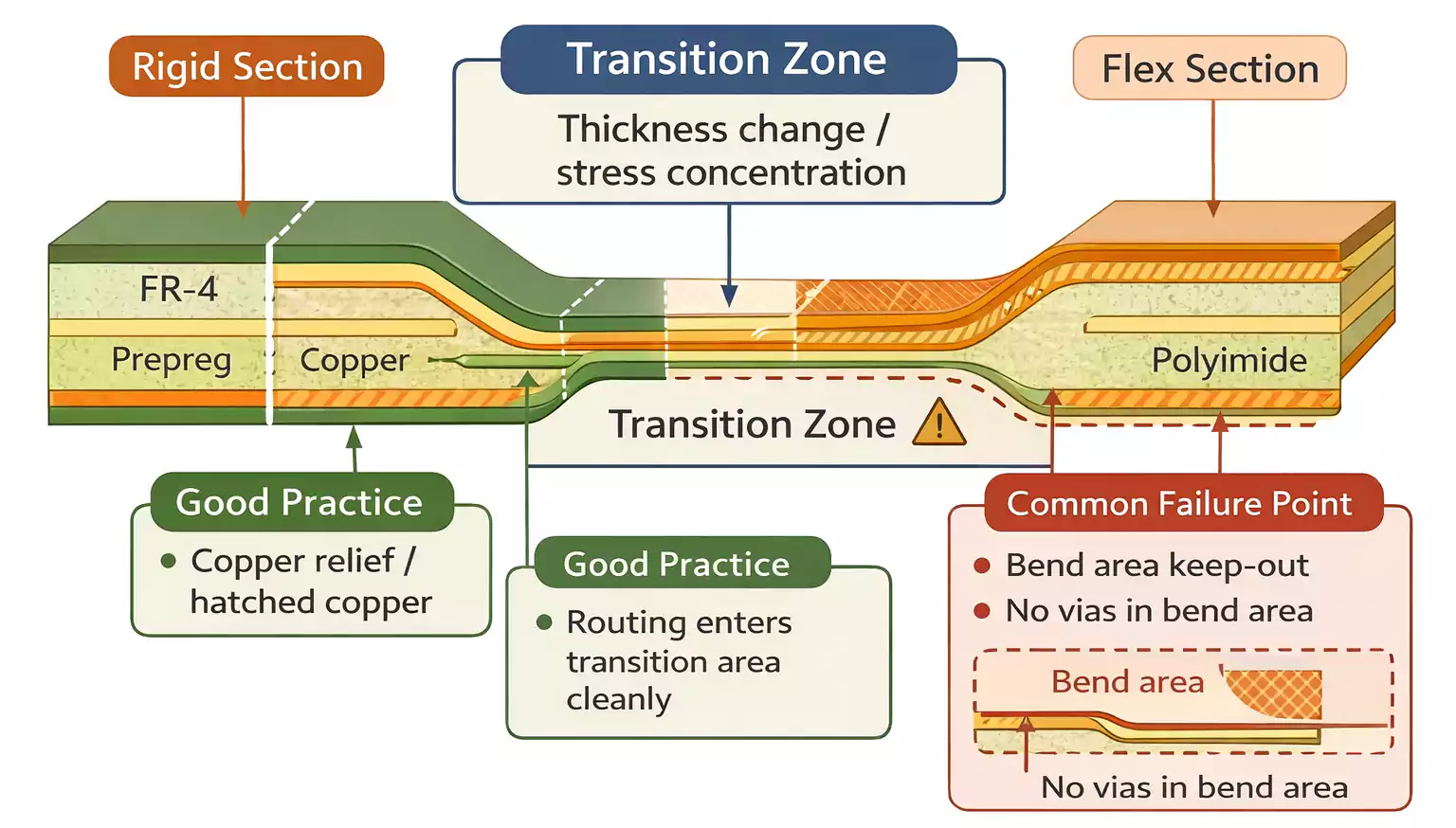

3. אזור המעבר (Transition Zone)
אזור המעבר נמצא בין האזור הקשיח לאזור הגמיש.
זהו לעיתים קרובות האזור הרגיש ביותר לכשל, משום שהוא משלב:
- שינוי במבנה השכבות
- ריכוז מאמצים מכניים
- אי־רציפות בנחושת
- שינוי מקומי בעובי
כאשר לוח rigid-flex נסדק, מתקלף או מפתח עייפות חומר, הבעיה מתחילה לעיתים קרובות דווקא באזור הזה.
החומרים הבסיסיים ב־Rigid-Flex Stackup
Rigid-Flex PCB Stackup משלב שני סוגי מערכות חומרים באותו מוצר. זו אחת הסיבות לכך שהתכנון שלו דורש יותר תשומת לב לעומת PCB קשיח רגיל.
חומרים באזור הקשיח
האזורים הקשיחים מבוססים בדרך כלל על חומרים מוכרים מלוחות רב־שכבתיים, כגון:
- ליבת FR-4 לתמיכה מבנית
- Prepreg לחיבור השכבות בזמן הלמינציה
- רדיד נחושת עבור שכבות אות והספק
FR-4 נשאר החומר הקשיח הנפוץ ביותר משום שהוא מספק איזון טוב בין עלות, זמינות וביצועים תרמיים.
חומרים באזור הגמיש
האזור הגמיש משתמש במערכת חומרים שונה, שבדרך כלל מבוססת על:
- Polyimide כדיאלקטרי גמיש
- נחושת כמוליך
- Coverlay לבידוד ולהגנה
Polyimide נפוץ מאוד משום שהוא עמיד לחום ושומר על גמישות. עובי הנחושת חשוב יותר בתכנון flex מאשר בלוחות קשיחים, מכיוון שהוא משפיע ישירות על יכולת הכיפוף ועל עמידות לעייפות חומר.
Coverlay לעומת Solder Mask
זו נקודה שלעתים קרובות מבלבלת מתכננים.
באזורים גמישים נהוג להשתמש ב־Coverlay במקום Solder Mask רגיל. Coverlay מיועד לעמוד בכיפוף ולהעניק הגנה ארוכת טווח למעגלים גמישים. הוא מתנהג אחרת מ־solder mask, ולכן יש לראות בו חלק ממבנה החומרים של האזור הגמיש, ולא רק שכבת הגנה חיצונית.
מערכות הדבקה
גם דבקים הם חלק חשוב מה־stackup.
האפשרויות הנפוצות כוללות:
- מערכות דבק מבוססות Acrylic
- מערכות דבק מבוססות Epoxy
- מבנים adhesiveless ללא שכבת דבק נפרדת
לכל אפשרות יש השפעה שונה על עובי, התנהגות תרמית, גמישות ואמינות.
Acrylic או Adhesiveless: מה ההבדל?
זו אחת ההחלטות החשובות ביותר בבחירת חומרים לתכנון rigid-flex.
מבנים מבוססי Acrylic
מערכות דבק על בסיס Acrylic הן נפוצות ומבוססות היטב בתעשייה. לרוב משתמשים בהן במבנים גמישים סטנדרטיים וזמינים.
היתרונות האופייניים כוללים:
- תהליכי ייצור מוכרים
- זמינות רחבה
- שימוש מוכח במגוון יישומים מסחריים
החסרונות האפשריים עשויים לכלול:
- תוספת עובי
- ביצועים תרמיים פחות טובים ביישומים תובעניים
- הצטברות מכנית גבוהה יותר באזורי כיפוף צרים
מבנים ללא דבק (Adhesiveless)
חומרי flex ללא דבק מבטלים את שכבת הדבק הנפרדת, ולכן בדרך כלל מאפשרים מבנה דק יותר.
בדרך כלל בוחרים בהם כאשר התכנון דורש:
- ביצועי כיפוף טובים יותר
- אזורים גמישים דקים יותר
- יציבות תרמית גבוהה יותר
- ביצועים טובים יותר ביישומים מתקדמים
איך קוראים סימון של Rigid-Flex Stackup?
לעיתים קרובות מתארים Rigid-Flex PCB Stackup באמצעות סימונים מקוצרים, שעלולים להיראות מבלבלים במבט ראשון.
לדוגמה:
- 2ML U-1F2R
- 4ML S-2F4R
- 6ML S-2F6R
הסימונים האלה מתארים את מספר השכבות באזורים הגמישים והקשיחים, וגם האם המבנה סימטרי או א־סימטרי.
Stackup סימטרי
Stackup סימטרי מאוזן יותר מבחינה מכנית. בדרך כלל קל יותר לשלוט בו במאמצים, בפיזור העובי ובעיוות.
Stackup א־סימטרי
Stackup א־סימטרי עדיין יכול להיות הבחירה הנכונה, במיוחד כאשר צורת המוצר או אתגרי הניתוב מחייבים זאת. אבל הוא בדרך כלל דורש תכנון הנדסי מדויק יותר, משום שהוא יוצר חוסר איזון מכני גדול יותר.

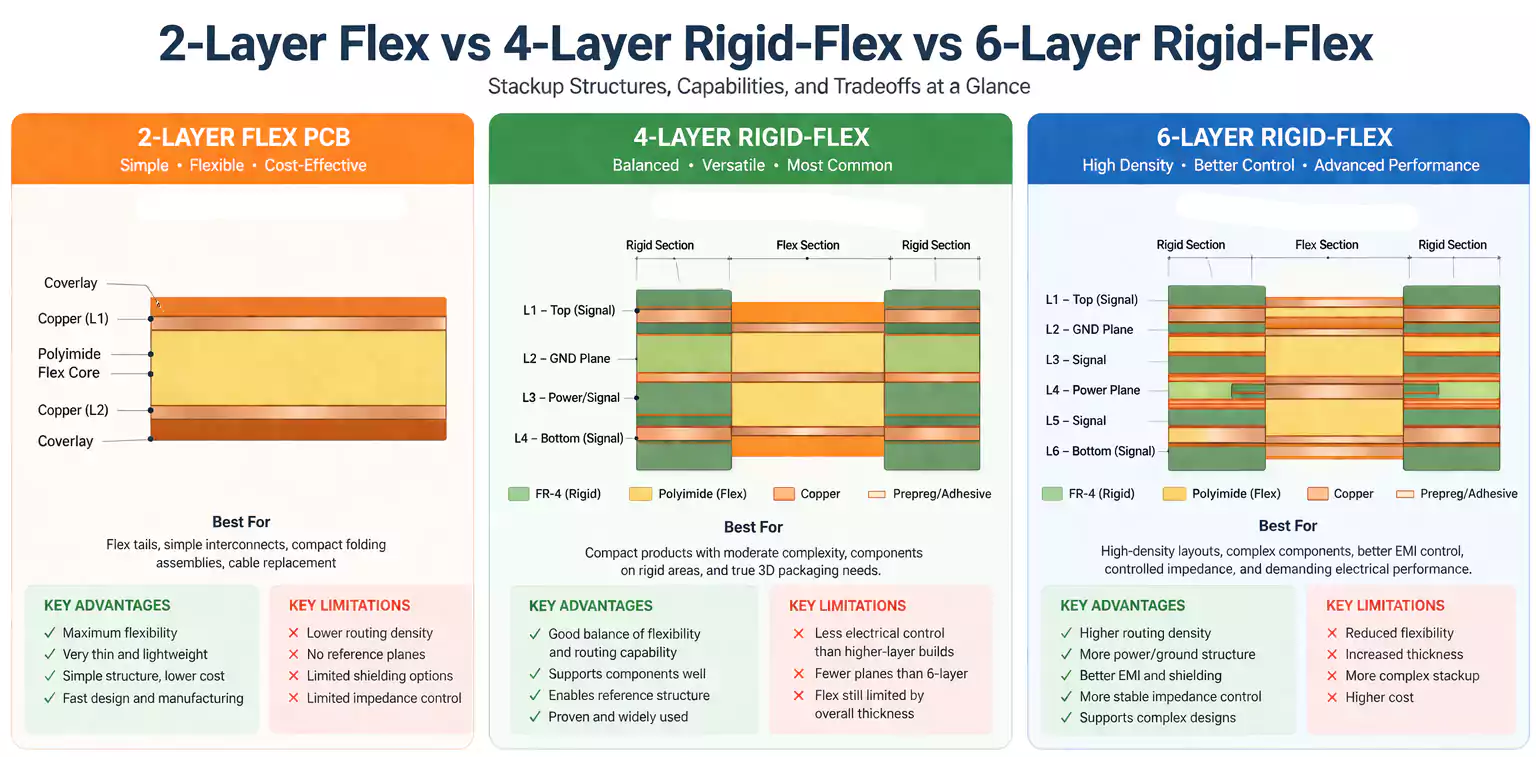

מבני Rigid-Flex Stackup נפוצים לפי מספר שכבות
מספר השכבות משפיע גם על היכולת החשמלית וגם על ההתנהגות המכנית של לוח rigid-flex.
Stackup של Flex דו־שכבתי
2-layer flex stackup הוא האפשרות הפשוטה והגמישה ביותר.
בדרך כלל משתמשים בו עבור:
- זנבות flex
- חיבורים פשוטים
- מכלולים מתקפלים קומפקטיים
- החלפת כבלים
היתרונות העיקריים שלו הם:
- פרופיל דק
- גמישות גבוהה
- מבנה פשוט
עם זאת, יש לו גם מגבלות ברורות:
- צפיפות ניתוב נמוכה יותר
- שליטה מוגבלת בשכבות ייחוס
- פחות אפשרויות הצללה
- תמיכה מוגבלת בבקרת אימפדנס במעגלים מורכבים
תכנון Rigid-Flex בן 4 שכבות
4-layer rigid-flex design הוא לרוב נקודת ההתחלה המעשית ביותר.
הוא מספק צפיפות ניתוב מספקת למוצרים קומפקטיים רבים, תומך במבני ייחוס בסיסיים, ומתאים טוב יותר להרכבת רכיבים בהשוואה למעגל flex פשוט. במקביל, הוא עדיין שומר על רמת גמישות טובה.
עבור יישומים רבים, זהו האיזון הנכון בין גמישות מכנית לבין פונקציונליות חשמלית.
Stackup של Rigid-Flex בן 6 שכבות
6-layer rigid-flex stackup נבחר בדרך כלל כאשר התכנון דורש שליטה חשמלית טובה יותר.
סיבות נפוצות למעבר ל־6 שכבות כוללות:
- צפיפות ניתוב גבוהה יותר
- מארזי רכיבים מורכבים יותר
- מבנה power/ground טוב יותר
- שליטה טובה יותר ב־EMI
- ניהול אימפדנס יציב יותר
החיסרון הוא ירידה בגמישות. ככל שיותר שכבות נמשכות דרך האזור הגמיש, כך קשה יותר לשמור על מבנה דק וגמיש.
Rigid-Flex בן 8 ו־10 שכבות
תכנוני rigid-flex עם יותר שכבות מיועדים למוצרים עם דרישות חשמליות מורכבות יותר.
בדרך כלל בוחרים בהם כאשר נדרשים:
- אריזה בצפיפות גבוהה
- מערכות דיגיטליות מהירות
- מבנה מורחב של שכבות planes
- הפחתת EMI טובה יותר
- דרישות מחמירות יותר לשלמות אות והספק
בשלב הזה, האתגר כבר אינו רק לייצר את הלוח, אלא לשמור על ביצועי flex נדרשים תוך תמיכה במבנה חשמלי מורכב בהרבה.
השוואה מעשית בין Rigid-Flex בן 4 שכבות ל־6 שכבות
| מאפיין | 4-Layer Rigid-Flex | 6-Layer Rigid-Flex |
|---|---|---|
| צפיפות ניתוב | בינונית | גבוהה יותר |
| גמישות | טובה יותר | מופחתת |
| שכבות ייחוס | בסיסי עד בינוני | תמיכה חזקה יותר |
| בקרת EMI | טובה לרבים מהתכנונים | טובה יותר ליישומים תובעניים |
| בקרת אימפדנס | אפשרית אך מוגבלת | קלה יותר ליישום |
| מורכבות ייצור | נמוכה יותר | גבוהה יותר |
| עלות | נמוכה יותר | גבוהה יותר |
| מתאים במיוחד ל־ | מוצרים קומפקטיים עם דרישות מאוזנות | מערכות מורכבות, צפופות או מהירות יותר |
מהו Air-Gap Rigid-Flex Stackup?
Air-gap stackup הוא אחד המושגים המתקדמים יותר בתכנון rigid-flex.
במבנה רב־שכבתי רגיל, השכבות באזור הגמיש מחוברות יחד. במבנה air-gap, חלק מהשכבות נשארות בכוונה לא מחוברות בחלק מהאזור הגמיש, כדי לאפשר למבנה לנוע בחופשיות רבה יותר.
למה להשתמש ב־Air Gap?
מבנה air-gap עשוי להיות מתאים כאשר התכנון דורש:
- ביצועי כיפוף טובים יותר במבנה רב־שכבתי
- קשיחות נמוכה יותר באזור הכיפוף
- שליטה מכנית סלקטיבית יותר
Coverlay, Stiffeners ואזורים קשיחים משולבים
לעיתים מזכירים את שלושת האלמנטים האלה יחד, אך הם פותרים בעיות שונות.
Coverlay
Coverlay הוא דיאלקטרי גמיש מגן המשמש באזורים גמישים. הוא מגן על הנחושת ומאפשר למעגל להתכופף.
Stiffeners
Stiffeners הם אלמנטים לחיזוק מקומי שמוסיפים לאזורים גמישים.
בדרך כלל משתמשים בהם ליד:
- מחברים
- אזורי חיבור והכנסה
- אזורים עם מאמץ מכני גבוה
- אזורי טיפול והרכבה
Stiffener משפר תמיכה מקומית, אך אינו הופך אזור flex לאזור קשיח מלא.
אזורים קשיחים משולבים
בתכנון rigid-flex אמיתי, האזורים הקשיחים הם חלק מהמבנה הלמינרי עצמו. אזורים אלה יכולים לשאת רכיבים, חורים מצופי מתכת וחיבורים רב־שכבתיים, באופן ש־stiffener פשוט אינו יכול לספק.
איך לבצע אופטימיזציה ל־Stackup כדי לקבל גמישות מרבית
מהנדסים רבים שואלים כיצד להפוך rigid-flex PCB לגמיש יותר. התשובה בדרך כלל מתחילה ב־stackup, לא בשלב ה־routing.
לשמור על האזור הגמיש פשוט ככל האפשר
כל שכבת נחושת, דיאלקטרי או חיבור נוסף מוסיפים קשיחות.
לכן, מומלץ:
- להפחית נחושת מיותרת באזורי כיפוף
- להשאיר רק את השכבות ההכרחיות באזור הגמיש
- להימנע ממבנה flex מורכב מדי
להשתמש בחומרים דקים ומתאימים
בחירת החומרים משפיעה ישירות על התנהגות הכיפוף.
במקרים רבים, גמישות טובה יותר מתקבלת באמצעות:
- דיאלקטרי גמיש דק יותר
- נחושת דקה יותר
- חומרים adhesiveless
- שימוש מבוקר ב־coverlay ובשכבות bonding
לצמצם שינויים חדים במבנה
שינויים פתאומיים ב־stackup יוצרים ריכוז מאמצים.
מבנה אמין יותר כולל:
- מעברים הדרגתיים
- גבולות מוגדרים היטב בין האזורים הקשיחים והגמישים
- שליטה מדויקת באזורי מעבר
להרחיק Vias מאזורי כיפוף
זו אחת ההנחיות החשובות ביותר בתכנון rigid-flex. Via באזור כיפוף יוצר ריכוז מאמצים ומעלה את הסיכון לכשל.
להגדיר את ה־Stackup לפני ה־Routing
אם מתחילים routing לפני שה־stackup מוגדר היטב, התכנון הסופי עלול להיכנס לפשרות מיותרות.
תהליך עבודה טוב יותר הוא:
- להגדיר את האזורים הקשיחים והגמישים
- להחליט אילו שכבות ימשיכו דרך האזור הגמיש
- להגדיר את אזורי המעבר
- לאשר את מערכת החומרים ואת עוביי היעד
- ורק אז להתחיל routing
החלטות Stackup שמשפיעות על שלמות האות
Rigid-flex stackup אינו קשור רק להישרדות מכנית. הוא משפיע באופן משמעותי גם על הביצועים החשמליים.
שכבות ייחוס באזורים קשיחים
אזורים קשיחים הם לרוב המקום הטוב ביותר לשכבות ייחוס מלאות, נתיבי חזרה מבוקרים והארקה נכונה של רכיבים.
שינויי אימפדנס באזורים גמישים
האזור הגמיש משתמש במערכת דיאלקטרית שונה, ולכן גם התנהגות האימפדנס משתנה.
פירוש הדבר הוא שבקרת אימפדנס בתכנון rigid-flex חייבת להתבצע לפי החומרים והמבנה האמיתיים. מסלול שמתנהג בצורה מסוימת על FR-4 עשוי להתנהג אחרת על Polyimide.
יותר שכבות = יותר שליטה חשמלית
ככל שמספר השכבות גדל, למתכנן יש יותר אפשרויות עבור:
- הצללה
- מבני ייחוס
- crossovers
- חלוקת הספק
- בידוד רעשים
אבל היתרונות האלה מגיעים על חשבון קשיחות מכנית גבוהה יותר ומורכבות ייצור גדולה יותר.
כיפוף סטטי לעומת כיפוף דינמי
לא כל יישומי flex זהים.
כיפוף סטטי (Static Flexing)
כיפוף סטטי פירושו שהלוח מתכופף בזמן ההרכבה או ההתקנה, ואז נשאר כמעט תמיד באותו מצב.
זה נפוץ במוצרים שבהם הלוח מתקפל פעם אחת לתוך מארז קומפקטי.
כיפוף דינמי (Dynamic Flexing)
כיפוף דינמי מתרחש כאשר האזור הגמיש נע שוב ושוב לאורך חיי המוצר.
מצב כזה מציב דרישות גבוהות בהרבה על:
- עמידות הנחושת לעייפות
- מערכת החומרים
- תכנון אזור הכיפוף
- מבנה השכבות
- הפשטות הכוללת של ה־stackup
סיכום
ה־Rigid-Flex PCB Stackup הטוב ביותר הוא כמעט אף פעם לא המורכב ביותר.
זהו ה־stackup שמעניק למוצר את הגמישות שהוא צריך, את המבנה החשמלי שהוא דורש ואת האמינות שהיישום מחייב, בלי להוסיף עובי מיותר או סיכון ייצור.
עבור מוצרים רבים, התשובה תהיה 4-layer rigid-flex design. עבור אחרים, 6-layer rigid-flex stackup או אפילו מבנה עם יותר שכבות עשוי להיות מוצדק בגלל צפיפות ניתוב, הצללה או דרישות שלמות אות.
הנקודה החשובה היא להתייחס ל־stackup כאל ליבת הארכיטקטורה של התכנון, ולא כאל פרט שמחליטים עליו רק אחרי שה־layout כבר הסתיים.
עבור צוותים שמפתחים אלקטרוניקה קומפקטית ובצפיפות גבוהה, ההבנה הזו היא מה שהופך rigid-flex מרעיון אריזה חכם לפתרון ייצור אמין.
