Na fabricação de placas de circuito impresso (PCB), a qualidade dos furos afeta diretamente a confiabilidade elétrica, a resistência mecânica e a precisão de registro em placas multicamadas. As estruturas de furação têm papel importante ao longo de todo o processo produtivo, seja na interconexão entre camadas, na montagem de componentes ou no posicionamento e alinhamento da placa.
Os métodos mais comuns para criar furos incluem furação mecânica, furação a laser e puncionamento, sendo a furação mecânica ainda o processo principal na fabricação de PCBs. Por isso, entender os fundamentos da furação de PCB e os diferentes tipos de furos em PCB é um passo importante para compreender a manufatura de placas de circuito impresso.
Por que a furação de PCB é tão importante na fabricação?
Os furos estão entre os elementos estruturais mais importantes de uma PCB, e a qualidade da furação influencia diretamente vários aspectos críticos:
1. Confiabilidade da conexão elétrica
No caso dos furos metalizados, a qualidade da metalização na parede do furo determina se os padrões condutores em diferentes camadas poderão ser conectados de forma confiável.
2. Precisão de montagem e integridade estrutural
Muitos furos não cumprem apenas função elétrica. Eles também têm funções mecânicas, como inserção de componentes, posicionamento, fixação e suporte durante a montagem.
3. Estabilidade dos processos posteriores
A precisão da posição do furo, a constância do diâmetro e o alinhamento com as camadas internas afetam diretamente etapas posteriores, como metalização, imagem, laminação, testes e usinagem.
4. Funções especiais de processo
Por exemplo, furos com backdrill ajudam a reduzir interferências em projetos de alta velocidade, furos para teste de impedância apoiam a verificação elétrica e furos para seção transversal de cupom são usados em análise de qualidade. Já os furos de posicionamento e os furos de ferramental dão suporte ao próprio processo de fabricação.
Principais métodos de furação e formação de furos em PCB
Os furos em uma PCB podem ser produzidos por diferentes processos. Os mais comuns são:
1. Furação mecânica
A furação mecânica continua sendo o método de furação de PCB mais utilizado na indústria. Ela é adequada para um grande número de furos padrão, especialmente furos passantes, furos para componentes, vias e muitos furos funcionais ligados ao processo produtivo.
2. Furação a laser
A furação a laser costuma ser mais indicada para furos muito pequenos e estruturas finas de alta densidade de interconexão.
3. Puncionamento
O puncionamento é outro método de formação de furos, mas seu uso é mais limitado e depende da estrutura do produto e das exigências de fabricação.
Do ponto de vista da produção prática, a furação mecânica de PCB continua sendo o processo central para a formação de furos. Por isso, todo o sistema de ferramentas e controle relacionado a ela — incluindo brocas, máquinas de furação, folhas de entrada, placas de apoio e controle de defeitos — tem papel fundamental na fabricação de PCBs.
Avaliação básica e classificação dos tipos de furos em PCB
Na fabricação de PCB, os furos podem ser classificados primeiro de acordo com sua participação — ou não — na interconexão elétrica.
1. Classificação pela função elétrica

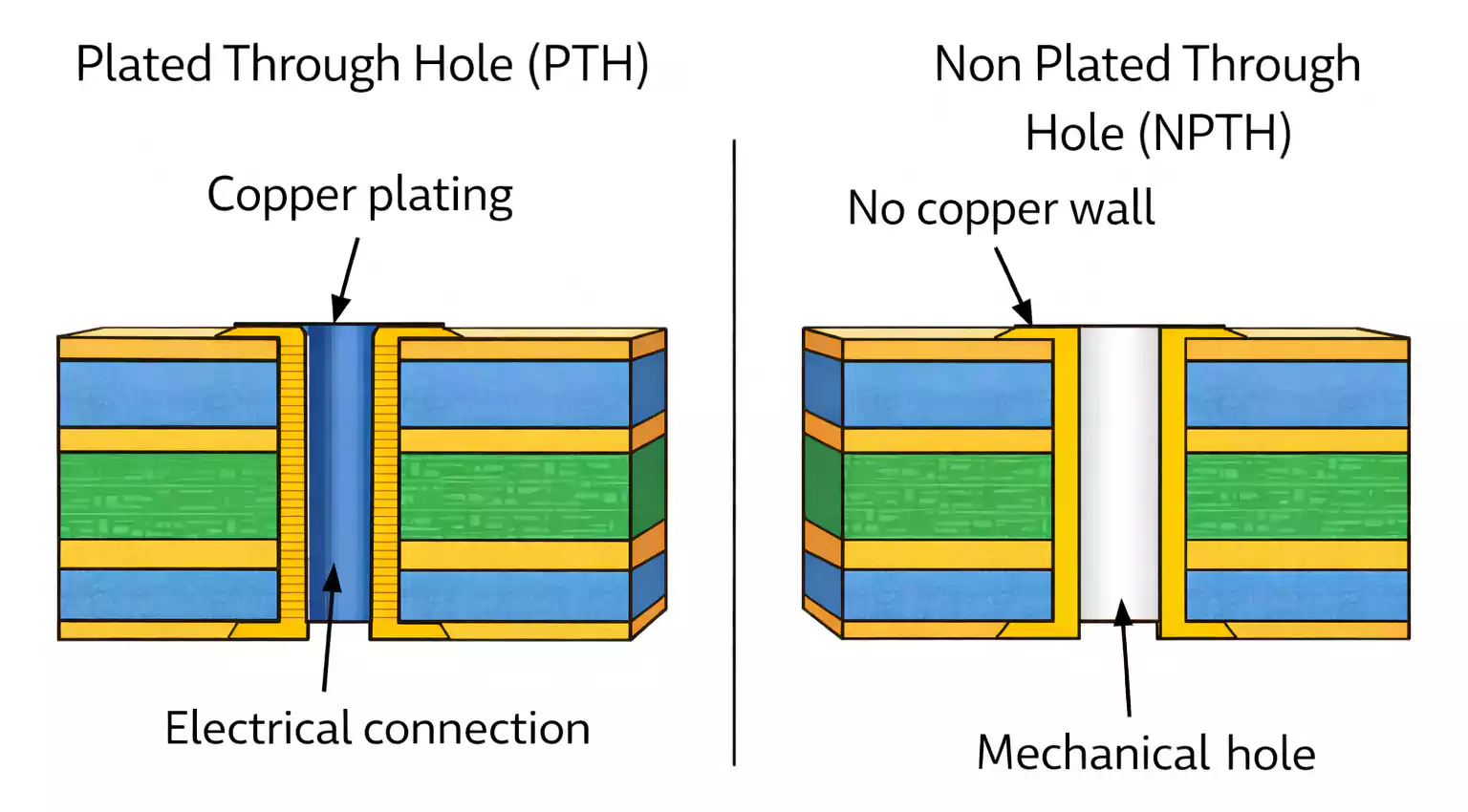

Furo passante metalizado (PTH)
Um Plated Through Hole (PTH) é um furo cuja parede é revestida com metal. Esse tipo de furo pode fornecer interconexão elétrica entre:
- camadas internas;
- camadas externas;
- camadas internas e externas.
Em outras palavras, a principal função de um PTH é conectar eletricamente padrões condutores localizados em camadas diferentes.
É importante observar que o diâmetro final do furo acabado não depende apenas do diâmetro da broca, mas também da espessura da camada metálica depositada na parede do furo. Portanto, o tamanho final do furo depende de dois fatores:
- o tamanho original do furo após a furação;
- a espessura da camada metálica.
Furo passante não metalizado (NPTH)
Um Non-Plated Through Hole (NPTH) não participa da interconexão elétrica. Em outras palavras, a parede do furo não é usada como caminho condutor.
Esses furos normalmente têm funções como:
- posicionamento;
- montagem;
- ferramental;
- prevenção de montagem incorreta;
- fixação mecânica;
- suporte ao processo.

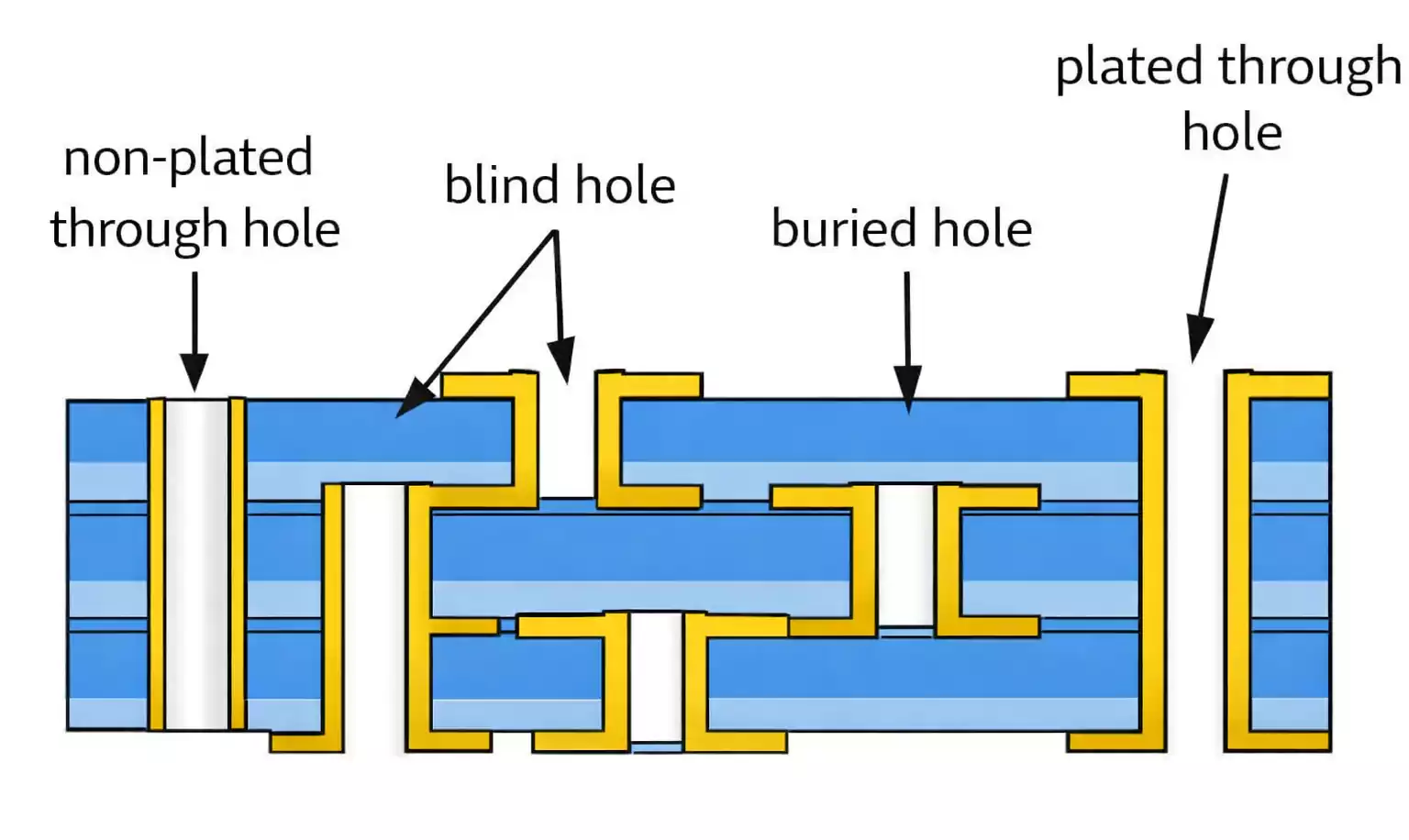

2. Classificação pela profundidade do furo e penetração na placa
De acordo com o quanto o furo se estende através da PCB, os tipos de furos podem ser divididos em:
- furos passantes;
- furos enterrados;
- furos cegos.
Furo passante
Um furo passante atravessa toda a PCB. Ele pode ser usado para conexão elétrica, montagem de componentes ou posicionamento.
De forma geral, os furos passantes se dividem em duas categorias principais:
(1) Furo de componente
Esse tipo de furo é usado para inserir terminais, pinos ou fios de componentes, ao mesmo tempo em que fornece:
- fixação mecânica do componente na PCB;
- conexão elétrica entre o componente e o circuito.
(2) Via
Trata-se de um furo metalizado usado exclusivamente para interconexão entre camadas. Ele não é utilizado para inserção de terminais de componentes nem de materiais de reforço.
(3) Dois principais objetivos da furação de furos passantes
Na fabricação de PCB, a furação de furos passantes normalmente atende a dois objetivos principais:
Primeiro: criar uma abertura através da placa
Isso permite que etapas posteriores formem conexões elétricas entre as camadas superior, inferior e internas.
Segundo: manter a integridade estrutural e a precisão posicional na montagem de componentes
Os furos passantes também ajudam a garantir que os componentes fiquem montados com segurança e alinhados corretamente.
Furo enterrado
Um furo enterrado é um furo condutor que não se estende até a superfície externa da PCB. Ele existe apenas entre camadas internas e não fica visível do lado de fora.
Furo cego
Um furo cego é um furo condutor que se estende de apenas uma das superfícies externas da PCB até uma ou mais camadas internas, sem atravessar toda a espessura da placa.
Tipos de furos funcionais mais comuns em PCB
Na produção real de PCBs, nem todos os furos são usados apenas para interconexão elétrica ou montagem de componentes. Dependendo do projeto do produto e das exigências da fábrica, muitos furos funcionais auxiliares também são usados para posicionamento, análise, testes, identificação, montagem e controle de processo.
Os mais comuns incluem:
1. Furo oblongo (Slot Hole)
Um furo oblongo não é um único furo redondo. Ele costuma ser formado de uma destas duas formas:
- convertido no programa de furação em uma série de furos sobrepostos;
- usinado por roteamento ou fresamento.
Os furos oblongos são comumente usados para:
- instalação de conectores;
- fixação mecânica em borda de placa ou aba;
- componentes ou conectores com terminais de formato não circular.
Em resumo, o furo oblongo é uma forma de abertura usada quando um furo redondo não atende à necessidade mecânica.
2. Furo com backdrill
Um furo com backdrill é criado por meio de uma furação com profundidade controlada em um furo passante já metalizado, usando um diâmetro maior que o diâmetro original do furo.
Suas principais funções são:
- remover stubs de via não utilizados;
- eliminar partes condutivas desnecessárias;
- reduzir interferências na transmissão de sinais.
Por isso, o backdrilling é amplamente utilizado em PCBs de alta velocidade e alta frequência para melhorar a integridade de sinal.
3. Furo de posicionamento
Os furos de posicionamento normalmente ficam na parte superior ou inferior da PCB, geralmente em conjuntos de três ou quatro. Os demais furos do painel são referenciados a partir deles, por isso também são chamados de:
- furos de referência;
- furos fiduciais de posicionamento.
Antes da furação, esses furos de referência costumam ser criados com equipamentos de puncionamento óptico ou de furação por alvo com raios X. Eles servem para:
- estabelecer a referência de furação;
- permitir localização e fixação por pinos;
- garantir o registro preciso dos furos.
4. Furo de registro da camada interna
Esses furos normalmente ficam próximos à borda de placas multicamadas. Sua principal função é:
- verificar se existe desalinhamento das camadas internas antes da furação do padrão de produção;
- decidir se o programa de furação precisa de compensação ou ajuste.
Ou seja, esses furos são usados para validar o alinhamento multicamada antes da furação final, algo especialmente importante em PCBs com muitas camadas e alta exigência de precisão.
5. Furo de código
Os furos de código costumam ser organizados em uma fileira ao longo de um dos lados do painel e servem para identificar informações relacionadas à produção, como:
- modelo do produto;
- máquina utilizada;
- código do operador.
Hoje, muitas fábricas substituíram esse método por marcação a laser.
6. Furo de montagem
Um furo de montagem é um furo relativamente grande na PCB usado para:
- fixar a placa a um chassi, suporte, estrutura ou outra base mecânica.
Esse tipo de furo atende principalmente às necessidades de montagem mecânica e está diretamente relacionado à estrutura final do produto.
7. Tail hole
Os tail holes são um conjunto de furos de tamanhos diferentes localizados ao longo da borda do painel de produção. Sua finalidade é:
- verificar se o diâmetro de furação permanece correto ao longo do uso da broca.
Eles podem ser usados como recurso de verificação do diâmetro da ferramenta ou de identificação de processo.
8. Furo de cupom para seção transversal
Esse é um furo metalizado destinado à análise por microseção. Sua importância está no fato de que ele pode:
- revelar a qualidade do furo durante a inspeção em seção transversal.
Por exemplo, a análise em corte pode ser usada para avaliar a metalização da parede do furo, a espessura do cobre e a condição de ligação entre camadas. Isso faz com que esse tipo de furo seja importante para o controle de qualidade.
9. Furo para teste de impedância
Um furo para teste de impedância é um furo metalizado usado nos testes de impedância da PCB.
Ele apoia a verificação de impedância e o controle de processo e é comum em produtos de alta velocidade e alta frequência.
10. Furo de prevenção de erro
Esse tipo de furo geralmente é não metalizado e serve para:
- impedir que a placa seja colocada na orientação errada;
- evitar erros de processo relacionados à direção;
- auxiliar no posicionamento em operações como roteamento ou imagem.
11. Furo de ferramental
Um furo de ferramental é normalmente um furo não metalizado usado em conjunto com gabaritos, dispositivos e ferramentas de processo.
Suas funções podem incluir:
- posicionamento;
- fixação;
- transferência;
- suporte de dispositivos e fixtures.
12. Furo de rebite
Um furo de rebite é um furo não metalizado usado durante a laminação multicamada para fixar núcleos e prepregs com rebites.
Durante a furação, a posição do rebite precisa ser totalmente atravessada para:
- evitar que ar fique preso nessa região;
- reduzir defeitos posteriores, como bolhas, delaminação ou danos à placa.
Portanto, o furo de rebite não é apenas um recurso de fixação, mas também está diretamente ligado à qualidade da laminação multicamada.
Como entender a relação entre os diferentes tipos de furos em PCB
Muitos iniciantes confundem esses termos, mas eles pertencem, na verdade, a duas dimensões diferentes de classificação.
1. O furo participa da interconexão elétrica?
- PTH: participa da interconexão elétrica;
- NPTH: não participa da interconexão elétrica.
2. Até onde o furo se estende na placa?
- Furo passante: atravessa toda a placa;
- Furo cego: parte de apenas uma superfície;
- Furo enterrado: não alcança a superfície externa.
O que deve ser considerado na furação de PCB e no projeto dos furos?
Como mostra esta análise, um furo em PCB não é apenas uma abertura simples na placa. Ele pode desempenhar simultaneamente funções elétricas, mecânicas, de processo, de teste e de controle de qualidade.
No projeto e na fabricação, pelo menos os seguintes pontos devem ser considerados:
1. Definir claramente se o furo tem função elétrica
Essa é a base para distinguir PTH de NPTH e determina diretamente se a parede do furo precisa ou não de metalização.
2. Definir claramente se o furo atravessa toda a placa
Isso determina se o furo é passante, cego ou enterrado, e também afeta a complexidade de fabricação e a escolha do processo adequado.
3. Não ignorar os furos funcionais auxiliares
Muitos problemas de produção não são causados pelos próprios furos de interconexão, mas sim por projetos insuficientes de posicionamento, registro, teste, laminação ou prevenção de erro.
4. Entender o papel de cada furo ao longo de toda a cadeia de fabricação
Um mesmo furo pode afetar vários aspectos do processo, incluindo:
- precisão da furação;
- qualidade da metalização;
- registro entre camadas;
- montagem de componentes;
- integridade de sinal;
- análise de qualidade;
- consistência na produção em série.
Conclusão
Os furos em PCB conectam a intenção do projeto com a fabricação e a montagem no mundo real. Normalmente, eles são classificados pela função elétrica — PTH (metalizado) e NPTH (não metalizado) — e pela profundidade — furo passante, furo cego e furo enterrado.
Na produção, a furação de PCB continua sendo o principal método para criar furos. Do ponto de vista da engenharia, definir corretamente o tipo de furo e sua função é fundamental para garantir interconexões confiáveis, boa fabricabilidade e qualidade consistente.
