רשת הזנת אנטנה היא המערכת של מוליכים, קווי תמסורת ורכיבי התאמה שמעבירה אנרגיית RF ממשדר או ממקלט אל אלמנט אנטנה אחד או יותר.
בתכנון PCB, הרשת הזו עושה הרבה יותר מאשר להעביר אות. היא משפיעה על התאמת העכבה, על הפסדי ההחדרה, על איזון הפאזה ועל ביצועי האנטנה הכוללים. ביישומי מערכים, היא גם קובעת כיצד ההספק מתחלק בין כמה אלמנטים.
לכן, אי אפשר לצמצם תכנון של רשת הזנת אנטנה למסלול 50 אוהם בלבד. בחירת חומר, Stackup, מבנה ההזנה וה־Layout משפיעים כולם על היעילות שבה אנרגיית RF מגיעה לאנטנה.
נקודות מפתח
- רשת הזנת אנטנה היא הרבה יותר ממסלול 50 אוהם.
- ביצועי ההזנה תלויים בחומר, ב־Stackup, במבנה הקו, ב־Matching ובהארקה.
- Microstrip ו־CPWG אינם ניתנים להחלפה ישירה.
- ברוב המקרים כדאי לשמור מקום לרשת התאמה כבר מתחילת התכנון.
- במערכי אנטנות, טופולוגיית ההזנה משפיעה ישירות על פאזה, הפסדים והתנהגות האלומה.
מהי רשת הזנת אנטנה?
רשת הזנת אנטנה היא המסלול שמעביר אנרגיית RF ממשדר, מקלט, מודול או RF front end אל אלמנט אנטנה אחד או יותר.
בתכנון PCB, הרשת הזו עשויה לכלול:
- יציאת מקור ה־RF
- נקודת מעבר או Launch
- קו תמסורת
- רשת התאמה
- נקודת הזנה
- מבני הארקה
- מחלקי הספק או רכיבי בקרת פאזה ביישומי מערכים
במילים אחרות, רשת ההזנה אינה רק המסלול עצמו. היא כל מערכת ה־RF שמחברת בין המקור לאנטנה.
מה ההבדל בין Feed Line, Feed Network ו־Feed Point?
המונחים האלו מתבלבלים לא מעט, אבל הם לא אותו דבר.
| מונח | משמעות |
|---|---|
| Feed Line | קו התמסורת עצמו, למשל Microstrip, CPWG, קואקס או Stripline |
| Feed Network | מסלול RF רחב יותר שיכול לכלול גם קו הזנה, רכיבי התאמה, מעברים, מחלקים ומבני הארקה |
| Feed Point | הנקודה הפיזית שבה האנרגיה נכנסת לאלמנט האנטנה |
ההבחנה הזו חשובה, כי הרבה בעיות Layout נוצרות כשמתייחסים לכל רשת ההזנה כאילו הייתה מסלול נשלט־עכבה אחד בלבד.
למה מסלול 50 אוהם לא מספיק
מסלול 50 אוהם לא אומר שהאנטנה מותאמת.
הוא רק אומר שקו התמסורת תוכנן לעכבה אופיינית מסוימת תחת Stackup וגיאומטריה מוגדרים. לאנטנה עצמה עדיין יש עכבת כניסה משלה, והערך הזה יכול להשתנות עם התדר, מתכת קרובה, תנאי מארז, מבנה הארקה, אורך המסלול, רכיבי התאמה ושונות ייצור.
לכן, גם אם קו ההזנה נכון, זה עדיין לא מבטיח מערכת אנטנה מכוילת. ההתאמה הסופית עדיין תלויה באנטנה, ב־Layout ובסביבת המוצר.
התפקידים העיקריים של רשת הזנת אנטנה
לרשת הזנת אנטנה יש בדרך כלל שלושה תפקידים עיקריים: להעביר אנרגיית RF ביעילות, לתמוך בהתאמת עכבה, ובמערכים גם לשלוט בחלוקת ההספק והפאזה.
1. להעביר אנרגיית RF ביעילות
התפקיד הראשון הוא להעביר אנרגיית RF מהמקור אל האנטנה עם מינימום הפסד, החזר או קרינה לא רצויה.
בפועל זה תלוי בכמה גורמים:
- אורך הקו
- הפסדי חומר
- איכות המעברים
- רציפות העכבה
- גיאומטריית פניות
- מקורות רעש קרובים
2. לתמוך בהתאמת עכבה
רוב אנטנות ה־PCB אינן מותאמות בצורה מושלמת כברירת מחדל. לכן לעיתים קרובות נדרשת רשת התאמה כדי לשפר Return Loss ואת העברת ההספק בתדר היעד.
טופולוגיות נפוצות של Matching כוללות:
- רשת L
- רשת Pi
- רשת T
בהרבה תכנוני אנטנות על PCB, Footprint לרשת Pi הוא נקודת פתיחה טובה כי הוא נותן גמישות גבוהה יותר בזמן הכיוון.
3. לשלוט בהספק ובפאזה במערכים
במערכי אנטנות, רשת ההזנה גם קובעת איך הספק ה־RF מחולק בין האלמנטים.
זה משפיע ישירות על:
- עקביות פאזה
- איזון אמפליטודה
- הגבר
- כיוון האלומה
- התנהגות אונות צד
- היעילות הכוללת של המערך

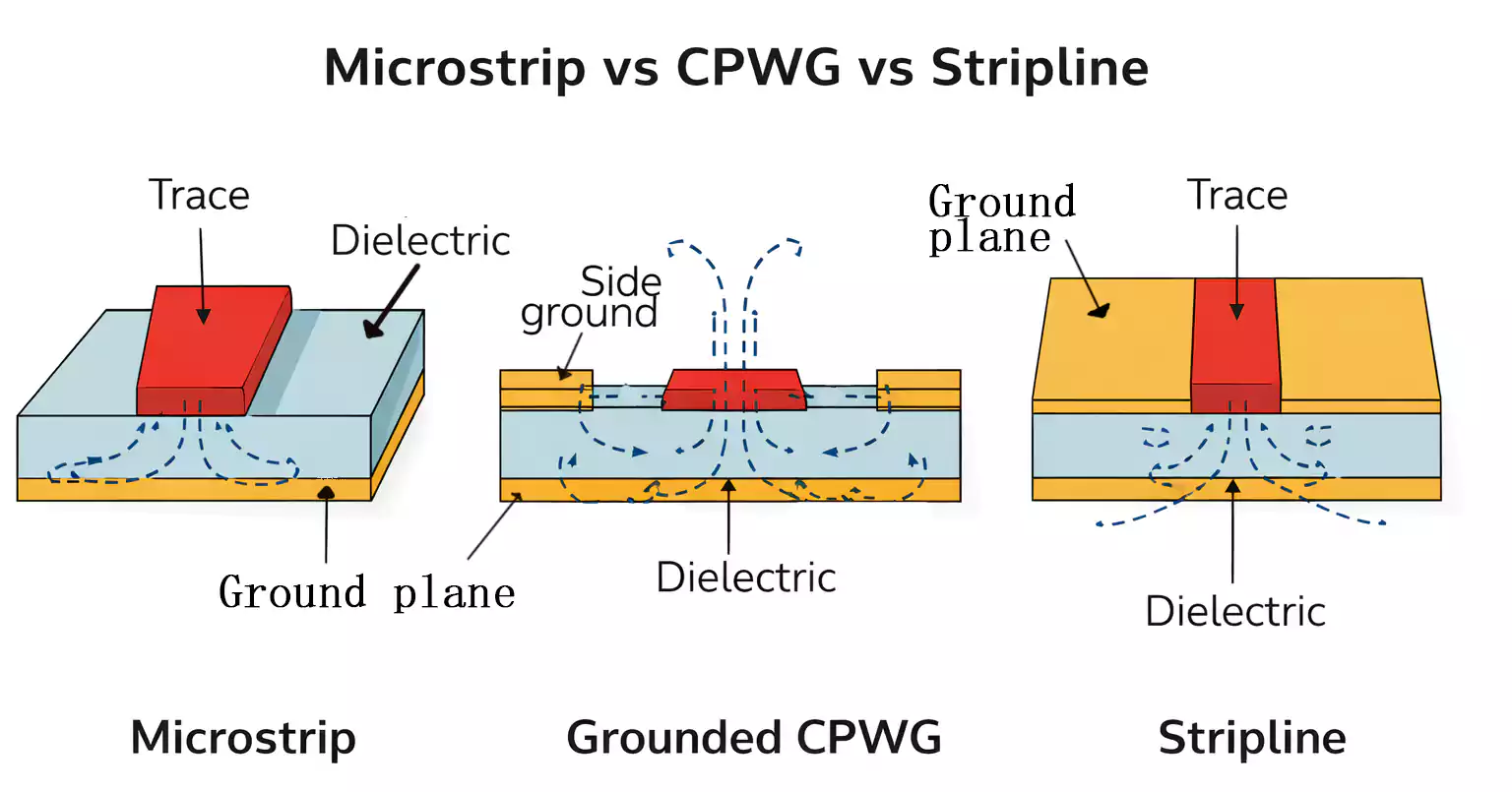

מבני הזנה נפוצים על גבי PCB
מבנה ההזנה משפיע ישירות על הפסדים, גמישות ניתוב ויכולת ייצור.
Microstrip
Microstrip הוא אחד ממבני ההזנה הנפוצים ביותר בתכנון אנטנות על PCB. בדרך כלל מדובר במסלול על השכבה החיצונית עם מישור הארקה ייחוס מתחתיו.
יתרונות
- פשוט ליישום
- קל לחבר אליו רכיבי התאמה
- נפוץ מאוד בלוחות תקשורת אלחוטית
מגבלות
- רגיש לשינויים סמוכים ב־Layout
- מושפע בקלות מנחושת הארקה סמוכה או מגופים מתכתיים
- עשוי לספק פחות בידוד באזורים צפופים של RF
Grounded Coplanar Waveguide (CPWG)
CPWG משתמש במסלול על השכבה החיצונית עם נחושת מוארקת משני הצדדים. הוא נפוץ מאוד ב־RF layouts קומפקטיים ובלוחות Mixed-Signal.
יתרונות
- בידוד טוב יותר
- פיזור שדה נשלט יותר
- לרוב מתאים יותר לסביבות Mixed-Signal רועשות
- מאפשר רוחבי מסלול מעשיים גם בלוחות עבים יותר
מגבלות
- העכבה תלויה גם ברוחב המסלול וגם במרווח להארקה
- המרווחים חייבים להישאר עקביים
- לרוב צריך Field Solver כדי לתכנן אותו בדיוק טוב
Stripline
Stripline מעביר את האות בתוך ה־PCB, בין מישורי הארקה.
יתרונות
- סיכוך חזק
- הגנה טובה יותר מהפרעות חיצוניות
מגבלות
- פחות נוח ל־Matching ול־Tuning
- בדרך כלל לא משמש כמבנה ההזנה הסופי ממש בנקודת ההזנה של האנטנה
- מעברים ממבנה פנימי לאנטנה על שכבה חיצונית דורשים תכנון זהיר
Microstrip מול CPWG
זו אחת ההחלטות החשובות ביותר בתכנון קו הזנה לאנטנה על PCB.
| מאפיין | Microstrip | CPWG |
|---|---|---|
| שכבת ניתוב | שכבה חיצונית | שכבה חיצונית |
| ייחוס | מישור הארקה מתחת | מישור הארקה מתחת וגם הארקה צדדית |
| בידוד | בינוני | טוב יותר |
| רגישות גיאומטרית | גבוהה | גבוהה |
| שימוש טיפוסי | קווי RF פשוטים, אנטנות PCB | RF layouts קומפקטיים, לוחות Mixed-Signal צפופים |
| מורכבות תכנון | נמוכה יותר | גבוהה יותר |
Microstrip ו־CPWG עם אותה עכבת יעד לא ישתמשו בדרך כלל באותו רוחב מסלול.
ברגע שנחושת ההארקה הצדדית קרובה מספיק, הקו כבר לא מתנהג כמו Microstrip טהור. זה משנה את פיזור השדה ואת העכבה.
למה בחירת החומר חשובה
תכונות החומר של ה־PCB משפיעות ישירות על ביצועי רשת הזנת האנטנה.
המאפיינים החשובים ביותר כוללים:
- Dk
- Df
- אחידות עובי הדיאלקטרי
- חספוס נחושת
- טולרנסים בייצור
- רגישות ללחות
ביחד, הם משפיעים על:
- דיוק בקרת העכבה
- הפסדי ההחדרה
- יציבות הכיוון
מתי בחירת החומר נעשית קריטית יותר?
בחירת החומר הופכת חשובה יותר ככל שדרישות ה־RF עולות, במיוחד כאשר:
- התדר גבוה יותר
- קווי ההזנה ארוכים יותר
- רוחב הסרט צר יותר
- יציבות פאזה חשובה יותר
- תקציב ההפסד הדוק
- נדרשת עקביות גבוהה יותר בייצור סדרתי
בקווי הזנה קצרים ובתדרים נמוכים יותר, חומרים סטנדרטיים יכולים להספיק. אבל ככל שהתדר עולה, רשת ההזנה נעשית רגישה יותר לאיכות הסובסטרט ולשונות בתהליך הייצור.
תכנון Stackup לרשתות הזנת אנטנה
Stackup הוא לא רק פרט ייצור. הוא משפיע ישירות על עכבת ההזנה, על הפסדים, על מסלול החזרה ועל יציבות ה־Layout.
לוחות דו־שכבתיים
לוח דו־שכבתי יכול להתאים למוצרים אלחוטיים פשוטים, במיוחד אם:
- אזור ה־RF קטן
- השכבה התחתונה נשארת ברובה Ground רציף
- יש מעט מקורות רעש
יתרונות
- עלות נמוכה יותר
- מבנה פשוט יותר
חסרונות
- פחות בידוד
- יותר פשרות ב־Layout
- קשה יותר לנהל הפרעות ב־Mixed-Signal
לוחות ארבע שכבות
בהרבה תכנוני RF, לוח ארבע שכבות הוא נקודת פתיחה טובה יותר.
סידור נפוץ יכול להיות:
| שכבה | תפקיד טיפוסי |
|---|---|
| L1 | קווי RF, אנטנה, רכיבי התאמה |
| L2 | מישור הארקה מלא |
| L3 | הספק וניתוב בעל רעש נמוך |
| L4 | אותות דיגיטליים ואותות עזר |
מבנה כזה בדרך כלל נותן:
- רציפות ייחוס טובה יותר
- שליטת עכבה טובה יותר
- הפרדה טובה יותר בין RF לדיגיטל
- יציבות טובה יותר בזמן Tuning
שש שכבות ומעלה
מערכות מורכבות יותר עשויות לדרוש Stackup של שש שכבות או יותר, במיוחד כאשר RF, דיגיטל, הספק ואותות מהירים נמצאים יחד.
במקרים כאלה המטרה היא לשמור על מסלול ה־RF נקי, תוך דחיפת הניתוב הרועש לשכבות עמוקות יותר.
הארקה, מסלול חזרה וכללי Keep-Out
תכנון טוב של הזנת אנטנה תלוי מאוד בהבנה שאזור קו ההזנה ואזור הקרינה אינם אותו דבר.
אזור קו ההזנה
קו ההזנה בדרך כלל צריך:
- Ground reference יציב
- עכבה נשלטת
- מינימום אי־רציפויות
- מסלול חזרה נקי
אזור האנטנה
אלמנט האנטנה עצמו בדרך כלל דורש Keep-Out שמונע:
- משטחי נחושת
- stitching vias במיקום לא נכון
- קופסאות סיכוך
- סוללות
- מסכים
- ברגים
- תושבות מתכת
- רכיבים רועשים
לכן ייתכן שקו ההזנה ידרוש Ground רציף מתחתיו, בעוד שהאזור המקרין של האנטנה ידרוש דווקא הפחתה או הסרה של נחושת סביבו.
רשתות Matching בתכנון אנטנות PCB
רשת Matching היא לעיתים קרובות ההבדל בין תכנון אנטנה שעובד "בערך" לבין כזה שעובד בצורה יציבה.
למה לשמור מקום לרשת Matching?
גם אם האב־טיפוס הראשון נראה סביר, ביצועי האנטנה יכולים להשתנות בייצור בגלל:
- טולרנס בדיאלקטרי
- שונות בעובי הנחושת
- הבדלים בהרכבה
- שינויים במארז
- שינויים סמוכים ב־Layout
- שינויים ב־Stackup
לכן הרבה מתכנני RF שומרים מקום לרשת Pi כבר מההתחלה.
טופולוגיות Matching נפוצות
| טופולוגיה | שימוש טיפוסי |
|---|---|
| רשת L | התאמה פשוטה עם פחות רכיבים |
| רשת Pi | כיוון גמיש, נפוצה בתכנון אנטנות PCB |
| רשת T | שימושית כשנדרש תחום כיוון או מבנה אחר |
Ground מתחת לרכיבי Matching
בחלק מהתכנונים מסירים Ground באופן מקומי מתחת לרשת ה־Matching כדי להפחית קיבוליות והשראות פרזיטיות.
אבל זה לא אומר שכל אזור ההזנה צריך לאבד את מישור הייחוס שלו. זו אופטימיזציה מקומית שמיועדת רק לאזור ה־Matching.

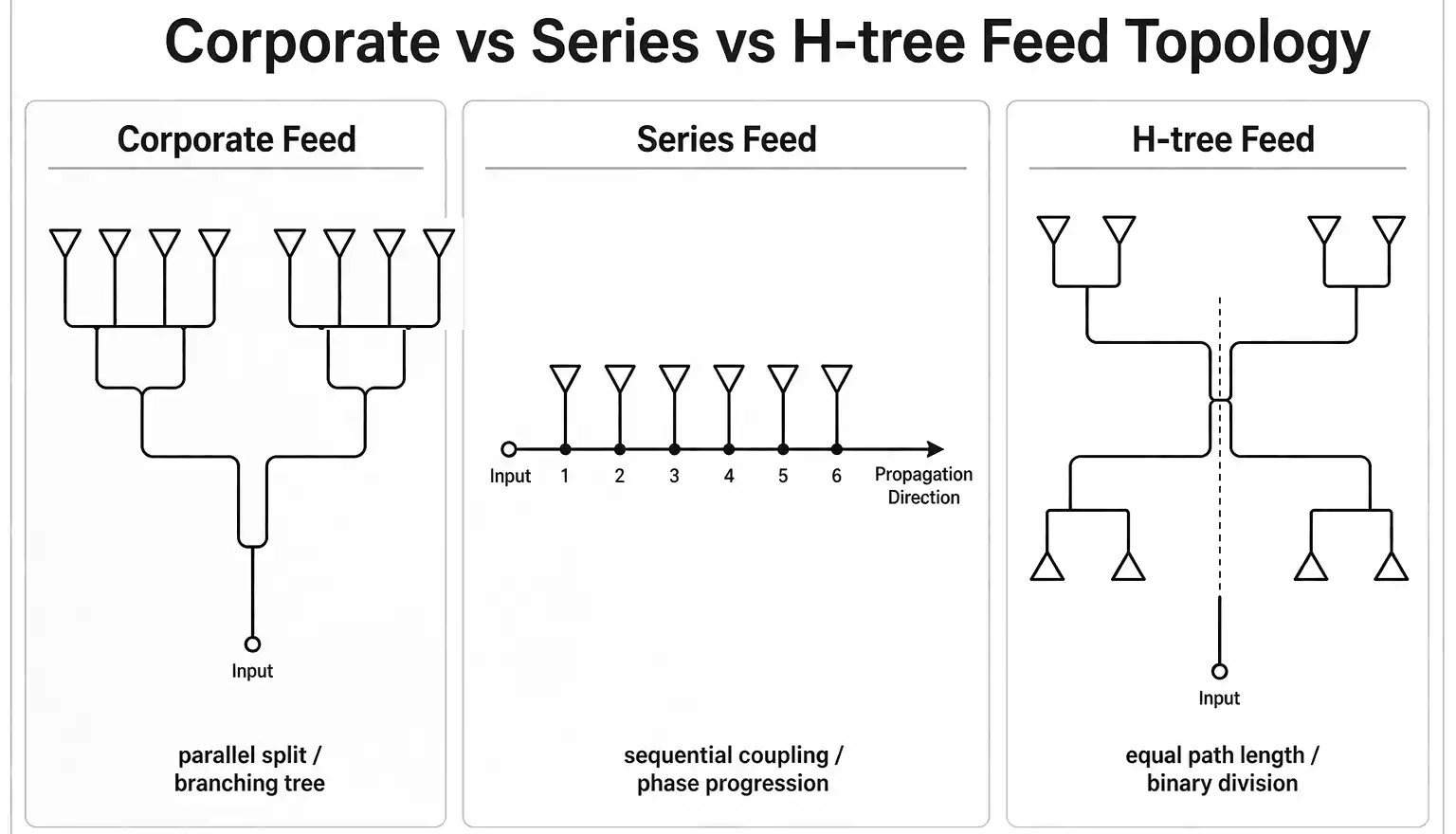

טופולוגיות הזנה למערכי אנטנות
כשהתכנון עובר מאנטנה אחת למערך, רשת ההזנה הופכת להחלטה ברמת המערכת.
Corporate Feed
Corporate feed מחלק הספק במקביל בין כמה ענפים.
יתרונות
- שליטה טובה בהתפלגות האמפליטודה
- קל יחסית ליצור עירור שווה
- מתאים להרבה סוגי מערכים
חסרונות
- תופס יותר שטח לוח
- מסלולי ההזנה יכולים להיות ארוכים יותר
- ההפסדים עשויים לעלות בתדרים גבוהים יותר
Series Feed
Series feed מעביר את הספק ה־RF דרך המערך ברצף.
יתרונות
- Layout קומפקטי
- יעיל בחלק מהתכנונים
- דורש פחות שטח ניתוב
חסרונות
- יוצר התקדמות פאזה טבעית
- לרוב עם רוחב סרט צר יותר
- פחות גמיש עבור חלק מדרישות המערך
H-Tree Feed
H-tree feed מתאים כאשר חשוב שכל המסלולים החשמליים יהיו באותו אורך.
יתרונות
- מבנה הסתעפות מאוזן
- תומך בעקביות פאזה
- סקיילבילי למערכים
חסרונות
- עדיין דורש תכנון זהיר של המחלקים
- יכול להפוך לצפוף ב־Layout כשהמערך גדל
השוואה מהירה
| טופולוגיה | מתאימה ל־ | החיסרון המרכזי |
|---|---|---|
| Corporate | חלוקת אמפליטודה נשלטת | יותר שטח ויותר הפסדי הזנה |
| Series | מערכים קומפקטיים | מגבלות פאזה ורוחב סרט |
| H-tree | חלוקה באורך שווה | מורכבות Layout גבוהה יותר |
סימולציה, מדידה וכיוון
רשתות הזנת אנטנה צריך לאמת במדידה, לא רק לפי ה־Layout.
למה Layout לבדו לא מספיק?
ביצועי PCB אמיתיים מושפעים מ:
- טולרנסים בייצור
- פרזיטים של רכיבים
- השפעות מארז
- מחברים וממשקים
- סביבת האנטנה
לכן Layout שנראה נכון על המסך עדיין עלול לדרוש כיוון בחומרה.
תהליך כיוון מעשי
תהליך עבודה טיפוסי נראה כך:
- להגדיר Stackup ועכבת יעד
- לשמור מקום ל־matching pads
- לנתב את ההזנה עם גיאומטריה נשלטת
- לבנות אב־טיפוס
- למדוד S11 ועכבה
- לכוון את רשת ה־Matching בעזרת נתוני Smith Chart
- לבדוק שוב במצב הסופי של המוצר
לכן ערכי Matching שנלקחים מתכנון ייחוס צריכים להיחשב כנקודת התחלה בלבד, לא כפתרון סופי.
טעויות נפוצות בתכנון רשת הזנת אנטנה על PCB
הטעויות האלה חוזרות שוב ושוב בפרויקטים אמיתיים.
טעויות שכדאי להימנע מהן
- להניח שמסלול 50 אוהם אומר שהאנטנה מותאמת
- להתייחס ל־Microstrip ול־CPWG כאילו הם ניתנים להחלפה
- להעביר את ההזנה מעל split או slot
- למקם מעגלים רועשים קרוב מדי להזנת האנטנה
- להפר כללי Keep-Out של האנטנה
- להשתמש בשינויים חדים ברוחב המסלול
- להוסיף stubs או נקודות בדיקה מיותרות למסלול ה־RF
- להסיר את רשת ה־Matching כי אב־טיפוס אחד נראה סביר
- להתעלם משונות Stackup בזמן הכיוון
- לבחור טופולוגיית הזנת מערך רק לפי נוחות
שאלות נפוצות
מהי רשת הזנת אנטנה בתכנון PCB?
רשת הזנת אנטנה היא מסלול ה־RF שמעביר אנרגיה מהמקור לאנטנה. על גבי PCB היא כוללת בדרך כלל את קו ההזנה, רשת ה־Matching וה־Ground reference.
האם מסלול 50 אוהם מספיק כדי לקבל ביצועי אנטנה טובים?
לא. מסלול 50 אוהם מגדיר את עכבת קו התמסורת, לא את עכבת הכניסה של האנטנה. הביצועים הסופיים עדיין תלויים באנטנה, ב־Layout ובסביבת המוצר.
האם כדאי לשמור מקום לרשת Matching על ה־PCB?
ברוב המקרים כן. רשת Matching שמורה מראש נותנת יותר גמישות בזמן הכיוון ומסייעת לפצות על שונות ב־Layout, בחומרים ובתנאי המארז.
איזה מבנה הזנה עדיף לאנטנות PCB: Microstrip או CPWG?
זה תלוי בתכנון. Microstrip פשוט יותר, בעוד ש־CPWG מספק לרוב בידוד טוב יותר ונפוץ מאוד ב־RF layouts קומפקטיים.
למה Stackup חשוב בתכנון הזנת אנטנה?
Stackup משפיע על העכבה, על ההפסדים ועל מסלול החזרה. אותו מסלול בדיוק יכול להתנהג אחרת אם מבנה השכבות או מערכת החומרים משתנים.
סיכום
תכנון רשת הזנת אנטנה על PCB אינו רק ניתוב של אנרגיית RF אל האנטנה. הוא עוסק בשליטה על עכבה, הפסדים, הארקה והתנהגות הפאזה לאורך כל מסלול ה־RF.
בפועל, תוצאות טובות מתחילות מהחלטות נכונות בשלבים מוקדמים: חומר, Stackup, מבנה הזנה, Matching ו־Layout. בלוחות עם אנטנה אחת זה בדרך כלל אומר הזנה קצרה ומבוקרת עם Ground reference יציב. במערכים זה גם אומר לבחור טופולוגיית הזנה שמתאימה לדרישות החשמליות והמכניות.
כאשר ההחלטות האלו מתקבלות נכון כבר בשלב תכנון ה־PCB, כיוון האנטנה הופך צפוי יותר ותוצאות הייצור יציבות יותר.
