Многие воспринимают проектирование печатных плат (PCB) как «черчение»: собрать схему, расставить компоненты, развести дорожки и отправить Gerber-файлы. На практике такой подход часто приводит к дорогим переделкам и срыву сроков.
Но то, что плата «включилась», — лишь начало. В коммерческих и промышленных проектах успешная PCB должна надёжно работать несмотря на допуски компонентов, вариации материалов, колебания температуры, перепады напряжения и производственные отклонения. Кроме того, процесс проектирования PCB должен формировать полный комплект документации для изготовления, монтажа, тестирования и обслуживания.
По мере того как устройства становятся компактнее и более интегрированными, проектирование PCB превращается в системную инженерную дисциплину. В этом руководстве рассматривается начало процесса: определение системы, разбиение на функциональные блоки, разработка библиотек, моделирование и разводка.
Реальная цель процесса проектирования PCB
Структурированный процесс проектирования PCB обеспечивает две ключевые вещи: надёжность и технологичность.
1. Надёжная работа в реальных условиях
PCB должна работать не только в номинальных режимах, но и в реальных пределах эксплуатации, включая:
- допуски номиналов компонентов
- вариации быстродействия компонентов
- допуски материалов и ламината
- диапазоны рабочих и складских температур
- колебания питания
- размерные допуски производства
Игнорирование этих факторов может привести к тому, что плата будет работать только «в лаборатории», а в производстве или в поле проявятся низкий выход годных, отказы, тепловая нестабильность или проблемы надёжности.
Проектирование с учётом вариаций — а не только «идеальных условий» — основа устойчивого процесса проектирования PCB.
2. Полный комплект инженерных выходных данных
Завершённый PCB-проект должен выдавать не только файлы разводки. Он обязан формировать полноценный инженерный пакет, включая:
- данные для производства
- данные для сборки
- документацию для тестирования
- материалы для диагностики и управления жизненным циклом
В B2B-практике результат — это не «файл проекта», а готовый к производству набор данных, который обеспечивает повторяемость изготовления и контроль качества.
Проектирование PCB стало задачей уровня системы
Современные электронные изделия — особенно в телекоммуникациях, промышленной автоматике и вычислительной технике — требуют от разработчиков PCB большего, чем просто электрические соединения.
Сегодня платы должны учитывать:
- механические ограничения по габаритам и массе
- взаимодействие высокоскоростных сигналов с современными ИС
- тепловое управление PCB
- электромагнитные помехи (EMI)
- интеграцию с корпусом и механическими конструкциями
- концентрацию функционала в ограниченном пространстве
Например, в телеком-инфраструктуре разводка PCB напрямую влияет на охлаждение, EMI и общую надёжность системы; здесь плата выполняет и электрическую, и механическую роль.
Критерии оценки PCB-проекта расширились: электрическая корректность необходима, но уже недостаточна.
Начните с чёткой системной спецификации
Любой успешный PCB-проект начинается с хорошо сформулированной системной спецификации.
До начала разработки схемы команда должна определить:
- функциональные требования
- условия эксплуатации
- целевые показатели стоимости
- график разработки
- бюджетные ограничения
- требования к сервису и обслуживанию
- технологическую платформу
- ограничения по габаритам и массе
- требования регуляторов и/или комплаенс
Например, для портативного устройства масса, автономность, цели по надёжности, объём памяти, совместимость с ОС и стоимость напрямую влияют на выбор материалов, архитектуру питания, тепловую стратегию и подбор компонентов.
В междисциплинарных командах — где параллельно работают инженеры по железу, firmware, механике, RF и производству — единая спецификация снижает риск рассогласований и упрощает интеграцию.
Чётко заданные рамки на старте уменьшают дорогие корректировки позже и делают процесс проектирования PCB более предсказуемым.
Постройте структурную блок-схему системы до проектирования платы
После утверждения спецификаций следующий шаг — создать структурную блок-схему (block diagram) высокого уровня.
Её задача — прояснить:
- ключевые функциональные модули
- связи между подсистемами
- отношения сигналов и питания
- границы интерфейсов
Этот этап заставляет «разобрать сложность» заранее, прежде чем принимать физические решения по компоновке.
Модульный подход особенно важен, потому что разные домены требуют разных методик проектирования:
- аналоговые и цифровые схемы ведут себя по-разному
- низкочастотные и высокочастотные проекты требуют разных стратегий разводки
- силовая электроника накладывает другие ограничения, чем обработка сигналов
Раннее определение модулей позволяет распределить работу между специалистами, сохранив чёткие границы интеграции.
Такой подход повышает эффективность и снижает риск междоменных помех на этапе разводки.
Разбиение системы на уровне PCB
После функциональной декомпозиции следующий шаг — разбиение на уровне платы.
Ключевые решения:
- какие функции обязаны находиться на одной PCB?
- какие функции можно вынести на дочерние платы?
- как модули будут взаимодействовать (backplane, шины, высокоскоростные разъёмы)?
Во многих системах разбиение строится вокруг шин и архитектуры интерфейсов. Некоторые модули удобно делать в виде сменных плат для обслуживания или масштабирования. Другие должны оставаться тесно интегрированными по требованиям производительности.
Исторически аналоговые и цифровые части часто разводили на разных платах. Однако с миниатюризацией многие современные изделия объединяют mixed-signal на одной PCB. Это требует аккуратного контроля тепловых путей, стратегии заземления и учёта EMI-аспектов проектирования PCB.
Разбиение — это уже не просто изоляция, а контролируемая интеграция.
Аналог vs. цифра: один процесс, разные приоритеты
Хотя аналоговые и цифровые PCB проходят схожие этапы разработки, приоритеты у них разные.
В целом:
- аналоговые схемы чаще работают на более низких частотах, но с большими токами и мощностью
- цифровые схемы всё чаще работают на высоких частотах, с быстрыми фронтами и жёсткими временными допусками
Эти различия влияют на:
- стратегию размещения
- проектирование сети распределения питания (PDN)
- подход к земле/возвратным токам
- тепловые решения
- методы контроля EMI
- фокус моделирования
В mixed-signal системах обе философии должны сосуществовать в одном физическом пространстве. Стабильная работа требует баланса между чувствительностью к шуму, целостностью сигнала и целостностью питания.
Именно здесь практические рекомендации по разводке PCB становятся критически важными — особенно когда аналог и цифра на одной плате.
Создание надёжной библиотеки компонентов
Организованная библиотека компонентов — один из самых недооценённых активов в разработке PCB.
Ошибки в footprint’ах, назначении выводов или электрических атрибутах приводят к дорогим проблемам на сборке и к переделкам. Правильно построенная библиотека должна включать:
- тип корпуса (THT, QFP, BGA, CSP и т. д.)
- габариты
- шаг выводов и геометрию площадок
- правила нумерации выводов
- функциональные назначения выводов (вход, выход, питание и т. д.)
- релевантные электрические характеристики
Польза далеко выходит за рамки удобства.
1. Для инженерных команд
- снижение риска ошибок footprints
- единообразие символов и land pattern’ов
- улучшение взаимодействия между отделами
- ускорение циклов разработки
2. Для цепочки поставок
- стандартизация выбора компонентов
- снижение риска дефицита/узких мест по поставкам
- упрощение управления жизненным циклом
3. Для развития продукта
- упрощение технологических обновлений
- контролируемое внедрение новых корпусов и компонентов
В зрелых организациях библиотека — не просто ресурс, а стратегический инженерный актив, который поддерживает повторяемый процесс проектирования PCB.
Сначала моделирование — потом железо
Физические прототипы дороги. Моделирование — не «опция», а инструмент снижения рисков.
До запуска в железо проект следует оценить с учётом реальных вариаций, включая:
- допуски компонентов
- отличия speed-grade
- диапазон рабочих температур
- пределы температур хранения
- воздействие влажности
- колебания напряжения
Проверка только на прототипах часто не покрывает крайние случаи, особенно в сложных системах. Моделирование на этапе проектирования позволяет выявлять и исправлять проблемы раньше — когда изменения менее болезненны.
Современные инструменты давно вышли за рамки функциональной симуляции. Во многих проектах дополнительно используют:
- анализ теплового поведения PCB
- оценку EMI
- моделирование теплопроводности материалов
- даже исследования взаимодействия с корпусом
Моделирование переносит обнаружение проблем на более раннюю стадию разработки — туда, где их и нужно решать.
Размещение компонентов: перевод логики в физическую реализацию
После функциональной верификации проект переходит к физическому layout.
Размещение компонентов связывает замысел схемы с реальной реализацией на плате.
Эффективное размещение обычно следует ряду принципов и должно рассматриваться как часть более широких рекомендаций по размещению компонентов на PCB:
- группировать компоненты по функциональным блокам
- минимизировать длины критических сигнальных цепей
- располагать тесно взаимодействующие компоненты рядом
- размещать «горячие» компоненты так, чтобы улучшить теплоотвод
- располагать цепи ввода/вывода ближе к разъёмам
Это снижает сложность трассировки, улучшает поведение сигналов и повышает технологичность.
Размещение может частично автоматизироваться, но инженерное решение остаётся критичным — особенно в проектах высокой плотности, мощности или частоты.

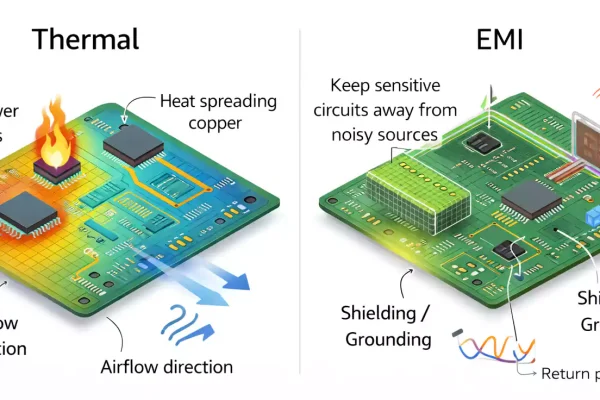

Два ключевых аспекта размещения: тепло и EMI
Две проблемы часто закладываются уже на этапе размещения и плохо исправляются позже: тепло и электромагнитные помехи.
1. Тепловое управление
По мере роста плотности мощности ИС и уменьшения размеров плат тепловое управление PCB становится одним из главных ограничений.
Неправильное размещение мощных компонентов может привести к:
- росту температуры кристалла/перехода
- снижению надёжности
- деградации производительности
- повышенному риску отказов в эксплуатации
Прорабатывать тепловые пути заранее — через размещение, распределение меди и учёт воздушного потока — обычно эффективнее, чем «добавлять радиаторы» в конце.
2. Контроль EMI
С ростом рабочих частот многие компоненты становятся всё более чувствительными к электромагнитным воздействиям.
На этапе размещения инженеры должны учитывать ключевые аспекты EMI-проектирования PCB:
- разделение шумных и чувствительных цепей
- изоляция высокочастотных модулей
- контроль путей возвратного тока
- реализуемость экранирования
В высокочастотных системах устойчивость по EMI часто зависит больше от стратегии размещения, чем от деталей трассировки. Поэтому и EMI-аспекты, и рекомендации по размещению компонентов нужно учитывать до начала детальной трассировки.
Итог
Качество ранних этапов процесса проектирования печатной платы (PCB) во многом определяет, насколько сложным будет всё, что последует дальше.
Чёткие требования, грамотное разбиение на функциональные блоки, аккуратная библиотека компонентов, содержательное моделирование и продуманная расстановка элементов — всё это снижает риски ещё до того, как на плате появятся первые медные дорожки. Когда такая база заложена, высокоскоростные ограничения и трассировка превращаются в управляемые инженерные шаги, а не в «тушение пожаров».
В следующей части этой серии мы перейдём к этапу реализации и пошагово разберём высокоскоростной процесс проектирования PCB — от трассировки до подготовки к производству, включая целостность сигнала, анализ тайминга, проверки трассируемости и выпуск производственных файлов.
