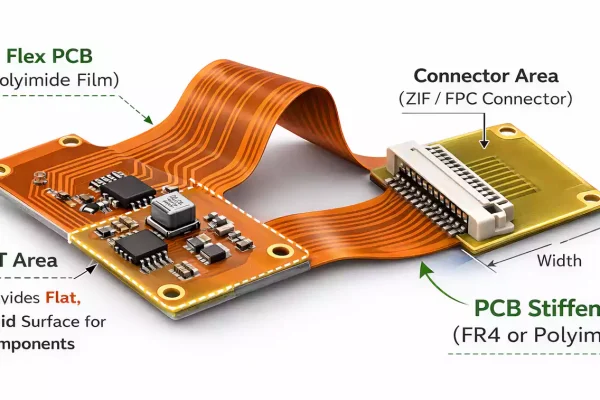

Гибкие печатные платы (Flexible PCB / FPC) создаются для изгиба. Но в реальных изделиях не все участки платы должны оставаться гибкими. Некоторые зоны должны быть более жёсткими, чтобы плата выдерживала сборку, установку в разъём и повседневную эксплуатацию. Именно для этого и нужен PCB stiffener — усиливающая пластина для гибкой платы.
Такой усилитель крепится к определённым участкам гибкой платы. Он не заменяет саму схему, а добавляет поддержку там, где нужны механическая жёсткость, ровная поверхность или контролируемая толщина.
Кратко о главном
PCB stiffener используют, когда нужно:
- сделать более жёсткий конец платы для разъёма, особенно ZIF/FPC
- получить ровную площадку для SMT-монтажа и пайки оплавлением
- усилить зону под компонентами
- упростить обращение с платой при производстве и сборке
- точно задать локальную толщину в нужной области
Наиболее распространённые варианты:
- FR4 stiffener → самый жёсткий и ровный вариант для монтажа и разъёмов
- Polyimide (PI / Kapton) stiffener → хороший выбор для гибких хвостов и локального набора толщины
- Metal stiffener (нержавеющая сталь / алюминий) → для специальных задач, где нужна высокая прочность или тонкий, но жёсткий участок
Что такое PCB stiffener?
PCB stiffener — это механический усиливающий слой, который добавляют к гибкой печатной плате. Его фиксируют на определённой зоне платы, чтобы:
- уменьшить изгиб в этом месте
- улучшить плоскостность
- повысить жёсткость
- обеспечить нужную толщину под разъём
Важно понимать: stiffener не является электрическим слоем. Обычно он не используется для передачи сигналов. Это скорее конструктивное усиление, которое заставляет гибкую плату вести себя как жёсткую только в тех местах, где это действительно нужно.
Зачем гибким платам нужны усилители?
Гибкие платы тонкие и легко гнутся. Это удобно с точки зрения компоновки, но создаёт и ряд практических проблем.
1. Поддержка зоны разъёма
Одна из самых частых областей применения stiffener — это конец платы, который вставляется в разъём. Без усиления такой хвост может:
- сгибаться при вставке
- вставляться с перекосом
- со временем перегружать медные контактные площадки
Усилитель придаёт этому участку нужную жёсткость и толщину, чтобы обеспечить надёжное соединение.
2. Плоскостность для SMT-монтажа
Установка компонентов и пайка оплавлением работают лучше, когда плата остаётся ровной. Слишком мягкая гибкая плата может:
- провисать или коробиться во время установки компонентов
- смещаться в печи оплавления
- вызывать дефекты пайки из-за плохой плоскостности
Stiffener формирует своего рода стабильный монтажный остров.
3. Защита паяных соединений и контактных площадок
Если изгиб происходит слишком близко к пайке или площадкам, это может привести к следующим проблемам:
- трещины в паяных соединениях
- отслоение площадок
- усталостные повреждения проводников
Усилитель помогает увести зону изгиба от чувствительных участков.
4. Удобство в производстве
С гибкими платами сложнее обращаться на производстве. Усилители упрощают:
- фиксацию
- контроль
- сборку
- установку платы в корпус
5. Контроль локальной толщины
Некоторые разъёмы требуют строго определённой толщины в зоне контакта. Усилитель помогает получить нужную итоговую толщину именно там, где это необходимо.
Материалы для PCB stiffener: FR4, полиимид или металл
Ниже — основные материалы, которые чаще всего используют для усилителей гибких плат.
1. Усилитель из FR4
FR4 — один из самых популярных материалов для stiffener в гибких платах, особенно когда нужен жёсткий и ровный участок.
Лучше всего подходит для:
- зон с SMT-компонентами
- областей разъёмов, которым нужна высокая жёсткость
- участков, где важна плоскостность при пайке оплавлением
Почему его часто выбирают:
- очень жёсткий и стабильный
- создаёт ровную поверхность для монтажа
- широко доступен и экономичен
На что обратить внимание:
- слишком жёсткий для зон рядом с изгибом
- может создавать концентрацию напряжений, если заходит в гибкую область
Типичные применения:
под разъёмами, в жёстких монтажных зонах и под группами компонентов.
2. Усилитель из полиимида (PI / Kapton)
Полиимид также очень распространён в гибких платах, особенно если нужен набор толщины без такой высокой жёсткости, как у FR4.
Лучше всего подходит для:
- гибких хвостов
- зон вставки в ZIF-разъёмы
- участков с золотыми контактами, где нужна дополнительная толщина без излишней жёсткости
Почему он удобен:
- хорошо совместим с материалами гибкой платы
- подходит для контроля толщины
- хорошо переносит температуры сборки
На что обратить внимание:
- менее жёсткий, чем FR4
- может быть не лучшим вариантом для тяжёлых компонентов
Типичные применения:
концы гибких шлейфов, участки вставки и зоны повышенного износа.
3. Металлический усилитель (нержавеющая сталь или алюминий)
Металлические stiffener используют в более специальных случаях, когда нужна повышенная механическая прочность.
Лучше всего подходит для:
- участков с высокой механической нагрузкой
- изделий с повышенными требованиями к долговечности
- конструкций, где нужна высокая жёсткость при небольшой толщине
Преимущества:
- высокая прочность
- хорошая стойкость к повторяющимся нагрузкам
На что обратить внимание:
- более специализированное и часто более дорогое решение
- требует более точной документации и контроля процесса
Типичные применения:
прочныe устройства, тонкие, но жёсткие конструкции, тяжёлые условия эксплуатации.
Быстрое сравнение материалов
| Материал | Лучше всего подходит для | Жёсткость | Плоскостность | Типичное применение |
|---|---|---|---|---|
| FR4 | SMT-зоны, поддержка разъёмов | Высокая | Высокая | Локально жёсткие зоны |
| Polyimide | Гибкие хвосты, зоны ZIF | Средняя | Средняя | Участки вставки |
| Metal | Высокие нагрузки, тонкие жёсткие зоны | Высокая | Высокая | Прочные конструкции |
Как выбрать толщину stiffener для гибкой платы
Толщина — один из самых важных параметров, особенно для зон разъёмов.
Сначала определите требуемую итоговую толщину
Если stiffener нужен для разъёма, то основной ориентир — это:
итоговая толщина в зоне сопряжения с разъёмом
Эта итоговая толщина включает:
- толщину самой гибкой платы
- клеевой слой, если он есть
- толщину усилителя
Если усиленный конец получится слишком тонким, разъём может плохо зажимать плату.
Если он будет слишком толстым, плата может не войти в разъём или не зафиксироваться.
Затем оцените механическую нагрузку
Задайте себе вопросы:
- этот участок часто вставляется, тянется или нажимается?
- он поддерживает компоненты или элементы корпуса?
- с ним будут часто работать операторы?
Чем выше нагрузка, тем важнее именно жёсткость, а не просто большая толщина.
Также учитывайте требования сборки
Если stiffener используется под SMT-монтаж, он должен быть достаточно жёстким, чтобы удерживать зону ровной, но не настолько, чтобы создавать резкий переход напряжений возле зоны изгиба.
Где размещать PCB stiffener?
Лучше думать не только категориями «сверху / снизу / с двух сторон», а прежде всего исходить из функции участка.
Типовые зоны размещения
Зона вставки в разъём
Это самое распространённое место для stiffener. Усилитель улучшает надёжность вставки и защищает контактные площадки.
Область SMT-компонентов
Поддерживает процесс установки компонентов и пайки оплавлением, уменьшает коробление платы.
Участки с PTH или массивной пайкой
Помогает снизить механические напряжения и уменьшить риск трещин в соединениях.
Усиление кромки
Полезно в тех местах, где за край платы берутся руками, крепят её или механически нагружают.
Зоны повышенной нагрузки
Снижает локальную усталость материала при многократных изгибах.
Сверху, снизу или с двух сторон?
- Сверху или снизу stiffener обычно ставят в зависимости от расположения компонентов и механических ограничений.
- С двух сторон усилители используют, когда требуется максимальная жёсткость или симметричная поддержка, но это увеличивает толщину и стоимость.
Как крепятся усилители? (Методы соединения)
Для крепления stiffener к гибкой плате чаще всего применяют два метода.
1. Термическое соединение (Thermal Bonding)
Подходит для:
- прочного и долговечного соединения
- изделий с повышенными требованиями к надёжности
- участков разъёмов, которые часто используются
Что важно учитывать:
- требует хорошо контролируемого процесса
- обычно стоит дороже простых клеевых методов
2. PSA — клей, чувствительный к давлению
Подходит для:
- более простых задач
- более быстрого производства
- решений с меньшей стоимостью
Что важно учитывать:
- может быть менее стабильным в некоторых условиях
- долговечность сильно зависит от материалов и среды эксплуатации
Советы по проектированию, которые помогут избежать переделок
Эти рекомендации простые, но очень полезные, особенно для первых проектов с гибкими платами.
1. Планируйте stiffener заранее
Не стоит относиться к усилителю как к доработке в самом конце проекта. Если заложить его заранее, будет проще:
- сохранить чистыми зоны изгиба
- точно выйти на нужную толщину
- не перекрыть площадки или области монтажа
2. Не заводите stiffener в зону изгиба
Если усилитель попадает в область изгиба, это может вызвать:
- концентрацию напряжений
- появление трещин со временем
- ухудшение гибкости платы
Поэтому зона изгиба должна оставаться свободной и чётко определённой.
3. Чётко документируйте все параметры
В производственной документации должны быть ясно указаны:
- материал stiffener
- толщина
- расположение и размеры
- сторона установки: верх или низ
- способ крепления, если это важно
Хорошая документация уменьшает количество ошибок и лишних согласований с производителем.
PCB stiffener, rigidized flex и rigid-flex — в чём разница?
Эти термины звучат похоже, но обозначают разные вещи.
1. PCB stiffener
Это отдельный усиливающий элемент, добавленный к гибкой плате. Он нужен только для локальной механической поддержки и обычно не входит в электрический стек.
2. Rigidized flex
Это гибкая плата, в которую добавлены усилители, чтобы отдельные зоны стали более жёсткими. При этом основа всё равно остаётся гибкой.
3. Rigid-flex PCB
Это другой тип конструкции, где жёсткие и гибкие участки интегрированы в одном общем слоистом построении. Такое решение сложнее и обычно дороже, но в некоторых устройствах оно необходимо.
Если вам нужно просто усилить конец под разъём или сделать стабильную область для монтажа, то stiffener обычно является самым простым и практичным решением.
Часто задаваемые вопросы
FR4 stiffener — это то же самое, что rigid-flex PCB?
Нет. FR4 stiffener — это дополнительное усиление для гибкой платы. Rigid-flex PCB — это интегрированная конструкция с жёсткими и гибкими зонами в одном стеке.
Какой stiffener лучше для ZIF-разъёмов?
Во многих случаях подходят полиимид или FR4. Выбор зависит от требуемой жёсткости и итоговой толщины, которую требует разъём.
Можно ли ставить усилители с двух сторон?
Да, можно. Но это увеличивает толщину и стоимость. Поэтому такой вариант используют только тогда, когда действительно нужна повышенная жёсткость или симметричная поддержка.
Нужно ли всегда усиливать зоны с компонентами?
Не обязательно. Если участок маленький и лёгкий, stiffener может не понадобиться. Но если важны плоскостность, механическая поддержка или снижение напряжений, усилитель будет очень полезен.
Заключение
PCB stiffener — один из самых практичных элементов в проектировании гибких печатных плат. Он повышает надёжность разъёмов, облегчает SMT-монтаж, защищает паяные соединения и помогает контролировать толщину в критических местах. В большинстве проектов основные задачи закрывают FR4 и полиимид, а металлические усилители применяются в специальных случаях с повышенными требованиями к прочности.
