Термин PCB board prototype может означать разные вещи — в зависимости от того, кто именно ищет эту информацию.
Для радиолюбителей или на самых ранних этапах проверки идеи это может быть макетная плата, например perf board или stripboard, предназначенная для ручной пайки схем. В разработке электронных устройств под этим термином обычно понимают изготовленный прототип PCB — то есть реальную печатную плату, сделанную по проектным файлам, чтобы инженеры могли проверить layout, stackup, сборку, посадку в корпус и рабочие характеристики до запуска серийного производства.
Это различие важно. Многие начинают с простой платы для проверки концепции, а затем понимают, что им нужен вариант, гораздо ближе к финальному изделию. В этом материале мы разберем разницу между подходами, покажем, когда какой вариант уместен, и поможем понять, когда стоит переходить к быстрому прототипированию PCB.
Кратко
- Используйте breadboard для быстрых и временных проверок схемы.
- Используйте prototype board, если нужна более стабильная, собранная вручную версия простой схемы.
- Используйте prototype PCB, если нужно проверить реальные характеристики, посадку, технологичность или сборку.
- Выбирайте rapid PCB prototyping, если проект идет быстро и требует нескольких быстрых итераций дизайна.
Что такое PCB board prototype?
Прототип PCB — это ранняя версия печатной платы, которая используется для проверки работоспособности конструкции до перехода к полноценному производству.
На практике этот термин обычно охватывает два разных варианта.
1. Prototype board для ручной сборки
Сюда относятся распространенные варианты вроде:
- Perf board — плата, где у каждого отверстия есть отдельная изолированная медная площадка
- Stripboard — плата, где отверстия соединены медными полосами, которые можно разрезать по мере необходимости
Такие платы подходят для простых экспериментов, учебных проектов и единичных схем. Они удобны в использовании и легко дорабатываются, поэтому часто становятся следующим шагом после breadboard.
Но они не заменяют настоящую печатную плату. Они не отражают реальную разводку меди, stackup, допуски сверления и условия сборки.
2. Изготовленный prototype PCB
Это уже настоящая печатная плата, изготовленная по вашим проектным данным. В ней заранее определены:
- количество слоев
- толщина меди
- диаметры отверстий
- материалы
- паяльная маска
- тип финишного покрытия
Такой prototype PCB board намного ближе к финальному продукту. Он позволяет проверить не только работоспособность схемы, но и то, насколько плата пригодна для изготовления, сборки и реального использования.

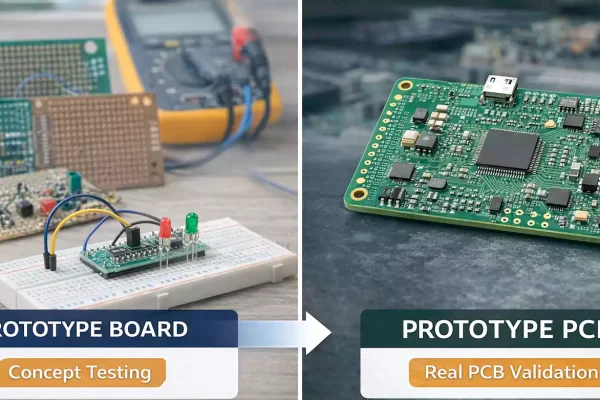

Prototype Board vs. Breadboard vs. Prototype PCB
Эти три варианта связаны между собой, но они не взаимозаменяемы.
| Вариант | Что это такое | Для чего подходит | Основное ограничение |
|---|---|---|---|
| Breadboard | Временная макетная плата без пайки | Быстрая первичная проверка идеи | Нестабильна и не отражает поведение конечного изделия |
| Prototype board | Макетная плата для ручной пайки, например perf board или stripboard | Более надежная проверка простых схем | Не воспроизводит реальную PCB |
| Prototype PCB | Плата, изготовленная по проектным файлам | Реальная проверка layout, посадки и сборки | Требует больше времени и затрат, чем простые методы тестирования |
1. Breadboard
Breadboard часто является самым быстрым способом проверить новую идею. Компоненты можно легко переставлять, пробовать другие номиналы и вносить изменения за считаные минуты. Именно поэтому такой вариант хорошо подходит для самых первых экспериментов.
Минус в том, что breadboard по своей природе временная. Соединения менее надежны, электрическое поведение менее предсказуемо, и она не показывает, как будет работать финальная плата.
2. Prototype board
Prototype board находится между breadboard и настоящей PCB. Она дает более прочную, паяную версию схемы и нередко становится лучшим выбором, когда проект уже выходит за пределы начального макетирования.
Perf board дает больше свободы при ручной разводке. Stripboard позволяет быстрее собрать простую схему, если медные полосы хорошо соответствуют логике соединений.
Но оба варианта остаются ручными решениями. Они удобны для базовых функциональных тестов, но не подходят для проверки реального PCB layout.
3. Prototype PCB
Изготовленный prototype PCB — это правильный шаг, когда вам нужны ответы, которые может дать только реальная плата.
Например:
- Будет ли разводка вести себя так, как задумано?
- Встанет ли плата в корпус?
- Правильно ли размещены разъемы?
- Насколько гладко пройдет сборка?
- Достаточно ли продуман тепловой дизайн?
Если эти вопросы уже важны, то настоящая prototype PCB обычно становится лучшим инструментом.
Почему прототипирование PCB важно до запуска производства
Прототип — это не просто ранний образец. Это способ снизить риски до масштабирования проекта.
На первый взгляд отказ от прототипирования может сэкономить время, но на практике это часто приводит к более дорогим проблемам, если именно серийное производство становится первым реальным испытанием конструкции.
Вот что помогает проверить прототип.
1. Электрические характеристики
Схема может выглядеть корректно в CAD или в симуляции, но на реальной плате вести себя иначе.
Изготовленный прототип помогает проверить:
- разводку сигналов
- заземление и пути возврата тока
- целостность питания
- поведение, связанное с импедансом
- шумы и помехи
Это особенно важно для высокоскоростных, плотных или mixed-signal проектов.
2. Stackup и выбор материалов
Толщина платы, свойства диэлектрика, структура слоев и толщина меди напрямую влияют на характеристики.
Реальный прототип позволяет убедиться, что эти решения работают не только в теории, но и на практике.
3. Механическая посадка
Многие проблемы становятся заметны только тогда, когда плата уже у вас в руках.
Прототип может показать:
- смещение разъемов
- проблемы с установкой в корпус
- ошибки в позиционировании отверстий
- конфликты по зазорам
- слишком плотное размещение компонентов
Даже небольшая ошибка по размерам может вызвать серьезные задержки, если обнаружить ее слишком поздно.
4. Тепловое поведение
Тепловой режим — еще одна область, где прототип особенно важен.
Реальная плата показывает:
- достаточно ли медные полигоны отводят тепло
- эффективно ли работают тепловые переходные отверстия
- возникают ли локальные перегревы под нагрузкой
- не расположены ли чувствительные компоненты слишком близко к источникам тепла
Исправлять такие проблемы на этапе прототипа намного проще, чем после старта производства.
5. Технологичность
Хороший прототип помогает рано выявить проблемы DFM — Design for Manufacturability, например:
- слишком критичные размеры отверстий
- слишком узкие окна в паяльной маске
- дорожки или зазоры, ухудшающие выход годных
- сложности сборки в плотных участках
Чем раньше такие вопросы найдены, тем больше времени и денег можно сэкономить.
Когда стоит выбирать rapid PCB prototyping
Не каждому проекту нужен сверхбыстрый срок изготовления. Но если график сжат, rapid PCB prototyping действительно может дать заметное преимущество.
Особенно полезно это в случаях, когда:
- дизайн быстро меняется
- ожидается несколько ревизий
- запуск firmware зависит от наличия железа
- приближается срок демонстрации или отправки образца клиенту
- замена компонента требует обновить плату
- проект находится на стадии валидации, например EVT или DVT
В таких ситуациях скорость часто важнее минимальной стоимости за одну плату.
Что на самом деле означает “quick turn”
Quick-turn prototype PCB обычно означает, что поставщик умеет ускоренно проводить заказ через производство. Но фактический срок зависит и от самой платы.
На время изготовления влияют:
- количество слоев
- сложность сверления
- толщина платы
- наличие материалов
- финишное покрытие
- требования по импедансу
- специальные технологические процессы
Простую двухслойную или четырехслойную плату можно сделать очень быстро. Более сложный проект со специальными материалами или более жесткими допусками тоже может попасть под быстрый сервис, но уже не в те же сроки.
Поэтому, сравнивая quick-turn варианты, важно смотреть не только на красивое обещание, но и понимать, что именно входит в заявленный lead time.
Prototype PCB vs. Full Production PCB
Прототипы и серийные платы — это части одного процесса разработки, но они создаются для разных целей.
1. Prototype PCB
Прототип нужен для того, чтобы учиться на реальном изделии. Его задача — подтвердить конструкцию, выявить проблемы и при необходимости направить следующую ревизию.
Обычно прототипы:
- выпускаются малыми партиями
- более гибкие по условиям
- изготавливаются быстрее
- ориентированы на инженерную обратную связь
- поддерживают итерационный процесс
2. Full production PCB
Серийное производство — это уже про стабильность и повторяемость. Когда конструкция доказала свою работоспособность, фокус смещается с обучения на устойчивый выпуск.
Серийные платы ориентированы на:
- стабильное производство
- высокий выход годных
- лучший контроль себестоимости
- стабильное качество
- долгосрочное планирование поставок
Разница в кратком виде:
| Критерий | Prototype PCB | Full Production PCB |
|---|---|---|
| Главная цель | Проверить конструкцию | Надежно производить в масштабе |
| Объем | Малые партии | Более крупные партии |
| Состояние дизайна | Еще меняется | В основном зафиксирован |
| Приоритет | Скорость и обратная связь | Стабильность и эффективность |
| Стоимость за плату | Выше | Ниже при масштабе |
Почему прототипы дороже в пересчете на штуку
Стоимость одной прототипной платы обычно выше, потому что объем маленький, а процесс часто ускорен. Это нормально.
Задача прототипа не в том, чтобы минимизировать цену за единицу. Его задача — найти проблемы как можно раньше, снизить общий риск проекта и избежать куда более дорогих ошибок позже.
Как выбрать правильное решение для prototype PCB
Лучший путь прототипирования зависит от того, что именно вы хотите узнать с помощью этой сборки.
1. Проверка базовой работоспособности
Если задача состоит только в том, чтобы понять, работает ли сама идея схемы, breadboard или prototype board может быть вполне достаточно.
2. Ответы на уровне конечного продукта
Если вам нужно подтвердить любой из следующих пунктов, изготовленная PCB обычно будет лучшим выбором:
- качество layout
- реальные размеры платы
- расположение разъемов
- поведение сигналов
- тепловые характеристики
- готовность к сборке
- технологичность
На этом этапе ручные платы уже перестают быть полезными, потому что не отвечают на самые важные вопросы проекта.
На что смотреть при выборе поставщика prototype PCB
Цена не должна быть единственным критерием. Лучше выбирать партнера, который действительно умеет работать с параметрами вашей платы, например:
- нужное количество слоев
- подходящие материалы
- правильная толщина меди
- подходящие финишные покрытия
- реальные возможности по сверлению и мелким элементам
- DFM или CAM feedback
- поддержка сборки при необходимости
Если вам нужны не просто голые платы, а готовые собранные изделия, стоит проверить, предлагает ли поставщик также prototype PCB assembly. Это может сэкономить время и упростить отладку, особенно для более плотных проектов.
Что подготовить перед заказом prototype PCB
Заказ прототипа проходит гораздо проще, когда требования четко определены.
Перед размещением заказа стоит заранее подготовить следующее.
1. Основные проектные данные
- Gerber или ODB++ файлы
- файлы сверления
- контур платы и размеры
- технологические примечания
- данные по stackup
2. Ключевые технические требования
- количество слоев
- толщина меди
- тип материала
- толщина платы
- требования по импедансу, если они есть
- тип финишного покрытия
- требования по допускам
3. Если нужна сборка
- BOM
- данные pick-and-place
- сборочный чертеж
- обозначения полярности
- специальные инструкции по пайке или тестированию
Также полезно заранее четко сформулировать цель прототипа. Вы проверяете посадку, качество сигнала, тепловой режим или удобство сборки? Чем яснее цель, тем выше практическая ценность прототипа.
FAQ по PCB board prototype
Что такое PCB prototype?
PCB prototype — это ранняя версия платы, используемая для тестирования и проверки конструкции до полного производства. Это может быть и ручная prototype board, но в инженерной среде обычно под этим понимают реальную изготовленную PCB.
Prototype board — это то же самое, что breadboard?
Нет. Breadboard — это временная макетная плата без пайки. Prototype board обычно паяется и дает более стабильную конструкцию. Изготовленный prototype PCB идет еще дальше, потому что отражает реальные производственные условия.
Когда стоит переходить от breadboard к настоящему prototype PCB?
Переходить стоит тогда, когда становятся важны layout, характеристики сигнала, посадка, тепловой режим или сборка. Если вам нужны результаты, близкие к финальному изделию, настоящий prototype PCB — лучший выбор.
Rapid PCB prototyping дороже?
Обычно да, если смотреть на цену одной платы. Но часто это снижает общую стоимость разработки, потому что проблемы выявляются раньше, а ревизии проходят быстрее.
Сколько ревизий прототипа считается нормой?
Единого числа нет. Некоторые простые проекты работают уже после первой версии. Более сложные платы могут пройти через несколько циклов доработки, прежде чем будут готовы к производству. Для электроники это нормальный процесс.
Итоги
PCB board prototype может означать две разные вещи. В одних случаях это простая плата для ручной пайки и быстрых проверок схемы. В других — это изготовленная печатная плата для проверки конструкции перед производством.
Правильный выбор зависит от цели сборки. Для ранней проверки концепции часто достаточно breadboard или prototype board. Но если нужно подтвердить layout, посадку, сборку или реальные рабочие характеристики, более практичным выбором будет изготовленный prototype PCB. А если сроки сжаты и требуется быстрое прохождение итераций, rapid PCB prototyping становится еще важнее.
Когда проект переходит от проверки идеи к валидации продукта, работа с опытным поставщиком быстрого изготовления помогает повысить и эффективность, и надежность. FastTurnPCB — один из вариантов для команд, которым важны скорость, качество прототипов и более гладкий процесс разработки.
