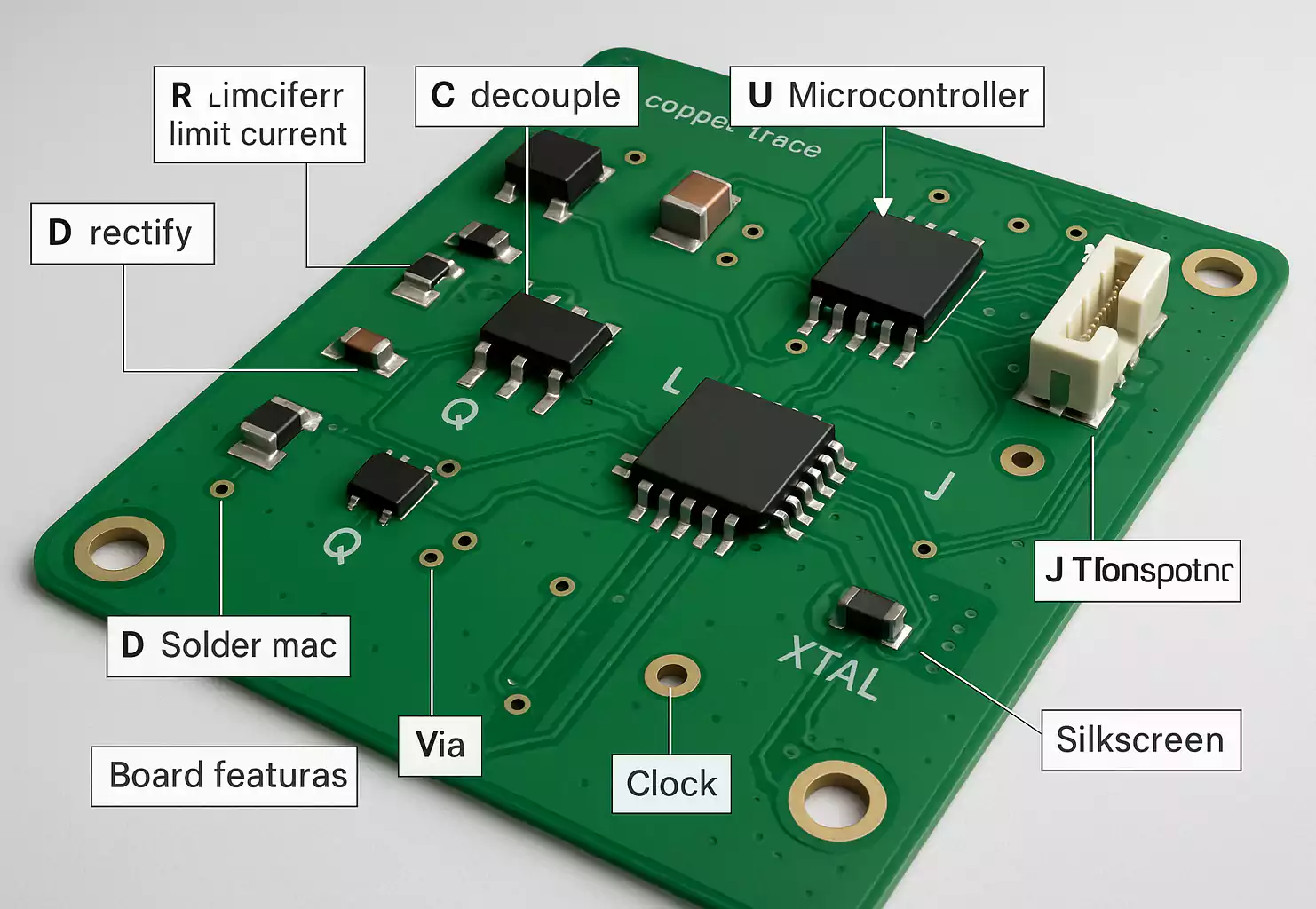

לוחות מעגל מודפס (PCBs) הם הלב של כל מכשיר אלקטרוני — ממכשירי צריכה קטנים ועד מערכות תעשייתיות גדולות. כשלוח מפסיק לתפקד, הוא עלול להשבית מוצר שלם או קו ייצור. החדשות הטובות: רבות מתקלוֹת ה-PCB ניתנות לתיקון. בין אם אתם חובבי אלקטרוניקה, טכנאים או מהנדסים, היכרות עם אבחון ותיקון לוח יכולה לחסוך זמן וכסף.
במדריך זה תלמדו, צעד-אחר-צעד, כיצד לאבחן ולתקן בעיות נפוצות ב-PCB, מתי לפנות לאיש מקצוע, וכיצד למצוא שירותי “PCB repair near me” מהימנים.
למי המדריך מיועד
המדריך נכתב עבור מי שרוצה להבין או לבצע תיקון לוחות PCB. ייתכן שאתם:
- חובב/ת אלקטרוניקה העובד/ת על פרויקט DIY.
- טכנאי/ת תחזוקה המטפל/ת בתיקוני ציוד.
- מהנדס/ת פיתוח שמבצע/ת איתור תקלות בלוחות של אבות-טיפוס.
- רוכש/ת או מנהל/ת שמחפש/ת אפשרויות תיקון מקומיות ל-PCB.
בעיות פשוטות — למשל מסילה (trace) שנשברה או נגד שנשרף — ניתנות לטיפול עצמי. לעומת זאת, משימות מורכבות כמו BGA reballing, תיקון שכבות HDI, או תיקון לוחות בתחום הרפואי/הרכב — ראוי לבצע במרכזי תיקון מקצועיים המצוידים בציוד ייעודי.
בטיחות לפני הכול: לפני שנוגעים בלוח
לפני כל תיקון, הבטיחות היא מעל הכול. לוחות יכולים לשמור אנרגיה גם לאחר ניתוק החשמל, וטיפול לא נכון עלול לגרום לנזק נוסף או לפגיעה אישית.
- ניתוק ופריקה: תמיד נתקו את מקור המתח. פרקו קבלים כדי להימנע מהתחשמלות.
- הגנה מפני חשמל סטטי (ESD): פריקת מטען סטטי עלולה להשמיד רכיבים רגישים. עבדו עם רצועת יד אנטי-סטטית ומשטח ESD מוארק.
- הגנה אישית: השתמשו במשקפי מגן, כפפות ואוורור טוב — במיוחד בעת הלחמה או שימוש בממסים.
- תיעוד: צלמו את הלוח לפני תחילת העבודה. זה יעזור בהרכבה מחדש ובבדיקת מיקומי רכיבים.
זרימת אבחון מהירה (10 דקות)
גישה מובנית מאיצה את האיתור ומדויקת יותר. כך תצמצמו את הבעיה מהר:
- בדיקה ויזואלית
חפשו סימני שריפה, רכיבים סדוקים, פדים מורמים, קורוזיה או הלחמות “קרות”. קבלים נפוחים הם סימן שכיח לתקלה. - ריח ומגע (בזהירות)
לרכיבים שנשרפו יש ריח אופייני. בדקו התחממות רק כאשר מזינים את הלוח מספק כוח מוגבל זרם. לעולם אל תגעו בלוח חי. - השוואה ללוח תקין או לסכימה
אם יש ברשותכם לוח תקין או סכמת מעגל, השוו ערכים ומיקום רכיבים. - בדיקות חשמל בסיסיות
השתמשו במולטימטר לבדיקת רציפות, למדידת התנגדות לאדמה ולאימות מתחים בקווי ההזנה. חפשו קצר או נתק.
מצבי כשל נפוצים וכיצד לתקן אותם
הבנת התקלות השכיחות מקצרת את זמן התיקון.
1) מסילות או פדים שבורים
תסמינים: נתק אות, חוסר רציפות, מסילות נחושת מחלידות.
תיקון: נקו את האזור בסכין/עט סיבי זכוכית. השחילו חוט דק (fly-wire) או הדביקו סרט נחושת מוליך כדי לגשר. אטמו באפוקסי או בציפוי קונפורמי.
2) הלחמות קרות או סדוקות
תסמינים: מגעים לא יציבים, רכיב שזז קלות במגע.
תיקון: רעננו הלחמה עם flux ומלחם עדין/אקדח אוויר חם. הוסיפו מעט בדיל לבניית המפרק. אם הפד התרומם — חזקו בעדינות והימנעו מחימום יתר.
3) רכיבים פסיביים פגומים
תסמינים: נגדים שרופים, קבלים נפוחים, סלילים פתוחים.
תיקון: זהו את הרכיב באמצעות מולטימטר או מד-ESR. החליפו ברכיב זהה או איכותי יותר עם ערך, דירוג מתח וסבילות תואמים. בדקו קוטביות קבל!
4) מחברים/שקעים שבורים
תסמינים: ניתוקי מתח או נתונים עקב מחבר רופף/שבור.
תיקון: הסירו את המחבר הפגום באוויר חם, נקו פדים והלחימו חדש. חזקו מכנית מחברים גדולים באפוקסי אחרי ההלחמה.
5) בעיות הספק או התחממות יתר
תסמינים: שבבים חמים, נפילות מתח, אתחולים אקראיים.
תיקון: בדקו קצר, מייצבים/דיודות תקולים. השתמשו במצלמה תרמית או “בדיקת אלכוהול מתאדה” לזיהוי נקודות חמות. החליפו ICי הספק או MOSFET לפי הצורך.
6) כשלי הלחמה ב-BGA/QFN
תסמינים: עבודה לסירוגין; חימום/לחיצה מחזירים מגע זמנית.
תיקון: לרוב נדרש Rework מקצועי ל-BGA עם בדיקת X-Ray ועקומת Reflow מותאמת. לא מומלץ DIY כאשר הפדים סמויים או בצפיפות גבוהה.
דוגמאות תיקון — צעד אחר צעד
דוגמה 1: תיקון פד שהתרומם
- הסירו את הרכיב בעדינות.
- נקו ובדקו בהגדלה.
- בנו מחדש את הפד בערכת תיקון/יריעת נחושת דביקה.
- החזירו והלחימו את הרכיב, וחזקו באפוקסי/ציפוי קונפורמי.
דוגמה 2: החלפת קבל נפוח
- רשמו ערך וקוטביות.
- פרקו באוויר חם/מלחם.
- נקו פדים והתקינו קבל חדש במפרט זהה.
- וודאו קוטביות לפני הפעלה.
דוגמה 3: גישור מסילה שבורה
- גרדו מסכת הלחמה לחשיפת הנחושת.
- הלחימו חוט דק מבודד בין הקצוות.
- קבעו את החוט באפוקסי או במסכת הלחמה UV.
כל תיקון צריך להיות נקי, חזק ותקין חשמלית — בלי עודפי בדיל וללא עומס מיותר על הסביבה.
בדיקות ואימות לאחר התיקון
לפני הפעלה:
מדדו התנגדות בין הזנה לאדמה — לא אמור להיות קצר. הפעילו מספק כוח מוגבל זרם.
בזמן הפעלה:
בדקו קווי מתח עיקריים, אותות שעון וקווי Reset. מדדו טמפרטורה של ICים מרכזיים — צריכה להיות בתחום התקין.
בדיקה פונקציונלית:
אם אפשר, הפעילו את הלוח במערכת היעד ובדקו התנהגות תחת עומסים/טמפרטורות שונות.
בדיקה סופית:
ודאו שאין שאריות Flux או כדורי בדיל. החזירו ציפוי מגן במידת הצורך.
מתי לעצור DIY ולפנות למקצוענים
פנו לשירות תיקון כאשר:
- בלוח יש שבבי BGA/micro-BGA הדורשים Reballing.
- מדובר בלוח רב-שכבתי/HDI עם וִיאָה עיוורת/קבורה.
- הלוח גמיש (FPC) או קשיח-גמיש.
- הלוח מיועד לתעשיות מוסדרות (רפואה, תעופה/חלל, רכב).
- דרושים דוחות מוסמכים, עקיבות לתיקון או עבודות Rework בכמות.
מרכזים מקצועיים מחזיקים X-Ray, תחנות אוויר חם מדויקות, מיקרוסקופים, וטכנאים מוסמכי IPC-7711/7721 — מה שמבטיח איכות ואמינות.
מציאת שירותי “PCB repair near me” אמינים
אם אינכם מתקנים לבד, מצאו מרכז תיקון מקומי מהימן:
- חיפוש מקומי:
חפשו בגוגל, Yelp או Thumbtack את “PCB repair near me” / “circuit board repair services”. בדקו ביקורות, תמונות וזמני אספקה. - בירור יכולות:
חפשו הסמכות (IPC-7711/7721), סביבת עבודה ESD-Safe, ציוד BGA ו-X-Ray. ניסיון בענף שלכם (צרכני/תעשייתי/רכב) — יתרון. - מסירת מידע מלא:
תמונות לוח, BOM, תיאור תקלה, כמות. כך ההצעה לזמן/עלות תהיה מדויקת. - בדיקת אחריות ו-SLA:
ספקים רציניים מציעים אחריות תיקון או מדיניות DOA.
סדנה מקומית טובה יכולה להציל פרויקט — במיוחד כשאין חלפים זמינים או זמני האספקה ארוכים.
עלויות וזמני טיפול — בקירוב
העלות משתנה לפי מורכבות, סוג הרכיב והעבודה. להלן טווחים כלליים:
| סוג התיקון | טווח מחיר משוער | זמן טיפול טיפוסי |
|---|---|---|
| החלפת קבל/נגד | 20–50$ | 1–2 ימים |
| תיקון מסילה/פד (קל–בינוני) | 40–100$ | 1–3 ימים |
| החלפת מחבר | 50–120$ | 2–4 ימים |
| Rework/Reballing ל-BGA | 100–300$ ומעלה | 3–7 ימים |
לתקן או להחליף? שקלו את ערך הלוח, לוחות הזמנים והסיכון. בלוחות ייעודיים/מופסקים (obsolete) — תיקון לרוב עדיף.
טיפים מקצועיים למניעת תקלות בעתיד
- תכנון: רוחבי נחושת מתאימים לזרם, ויאוֹת תרמיות, דה-רייטינג לרכיבים.
- ייצור: פרופילי Reflow נכונים, איכות משחת הלחמה, ניקוי, וציפוי קונפורמי לפי הצורך.
- שימוש ותחזוקה: הגנות נחשולי-מתח ו-ESD בכניסות, ניקיון וקירור טוב, הגנות מפני היפוך קוטביות/מתח יתר.
יישום העקרונות הללו מצמצם תיקונים עתידיים ומאריך את חיי המוצר.
סיכום
תיקון PCB דורש סבלנות, תשומת לב לפרטים וכלים נכונים — אך עם קצת ניסיון, רבות מהבעיות פתירות. אם אתם זקוקים לעזרה מקצועית, חפשו ספקים מוסמכים של “PCB repair near me” שמציעים בדיקה, אבחון ו-Rework. בין אם תבצעו לבד או תפנו למומחה — הבנת התהליך תסייע לקבל החלטות נכונות ולהאריך את חיי האלקטרוניקה שלכם.
