בעולמות הדיגיטל וה-RF המודרניים, לוח מעגל מודפס (PCB) הוא הרבה יותר ממסד מכני לרכיבים. ככל שקצבי הנתונים מטפסים אל תחום ג׳יגביט לשנייה (Gbps), התכונות החשמליות של למינציית ה-PCB קובעות ישירות אם האותות יישארו נקיים, מסונכרנים וללא עיוות.
המאמר מפרק את שני הפרמטרים החשובים ביותר לתכנון בתדר גבוה ומהירות גבוהה — הקבוע הדיאלקטרי (Dk) וגורם ההפסד (Df, טנגנס זווית ההפסד) — ומסביר כיצד הם משפיעים על מהירות התקדמות האות, על ההפסד ועל אמינות המערכת. תבינו גם מדוע חומרים בעלי Dk נמוך ו-Df נמוך הפכו להכרחיים במעגלים מהירים מודרניים.
מדוע הביצועים החשמליים חשובים בתכנון PCB מהיר
באלקטרוניקה איטית, ה-PCB משמש בעיקר מסגרת מכנית ופלטפורמת חיווט. אך כשהקצוות מגיעים לסקאלת הפיקו-שנייה, הלוח הופך לחלק אינטגרלי מנתיב השידור עצמו.
הלמינציה שולטת כעת בתפוצת הגל האלקטרומגנטי — ומשפיעה על השהיה, עכבה, זליגת הדדית (crosstalk) ודעיכה.
יישומים שבהם תכונות הלמינציה קריטיות:
- ממשקים טוריים מהירים (PCIe, USB 4.0, SATA, SerDes)
- בקפליינים למרכזי נתונים ומחשוב בינה מלאכותית
- מודולי RF ל-5G ומיקרוגל
- תעופה וחלל, מכ״ם ואלקטרוניקה ביטחונית
התעלמות מהמאפיינים הדיאלקטריים במערכות אלו עלולה להוביל ל-ירידת איכות אות, jitter ושגיאות תזמון שאין תיקון מאוחר בתכנון שיסתיר אותן.
הקבוע הדיאלקטרי (Dk): הפרמטר שקובע את מהירות האות
מהו Dk
הקבוע הדיאלקטרי (או מקדם הֶתרָשׁוּת יחסי) מתאר כמה אנרגיה חשמלית חומר מסוגל לאגור בשדה חשמלי.
פורמלית:
Dk = קיבוליות עם דיאלקטרי / קיבוליות באוויר.
Dk גבוה יותר פירושו יכולת אגירת אנרגיה גדולה יותר, אך התקדמות אות איטית יותר.
כיצד Dk משפיע על מהירות

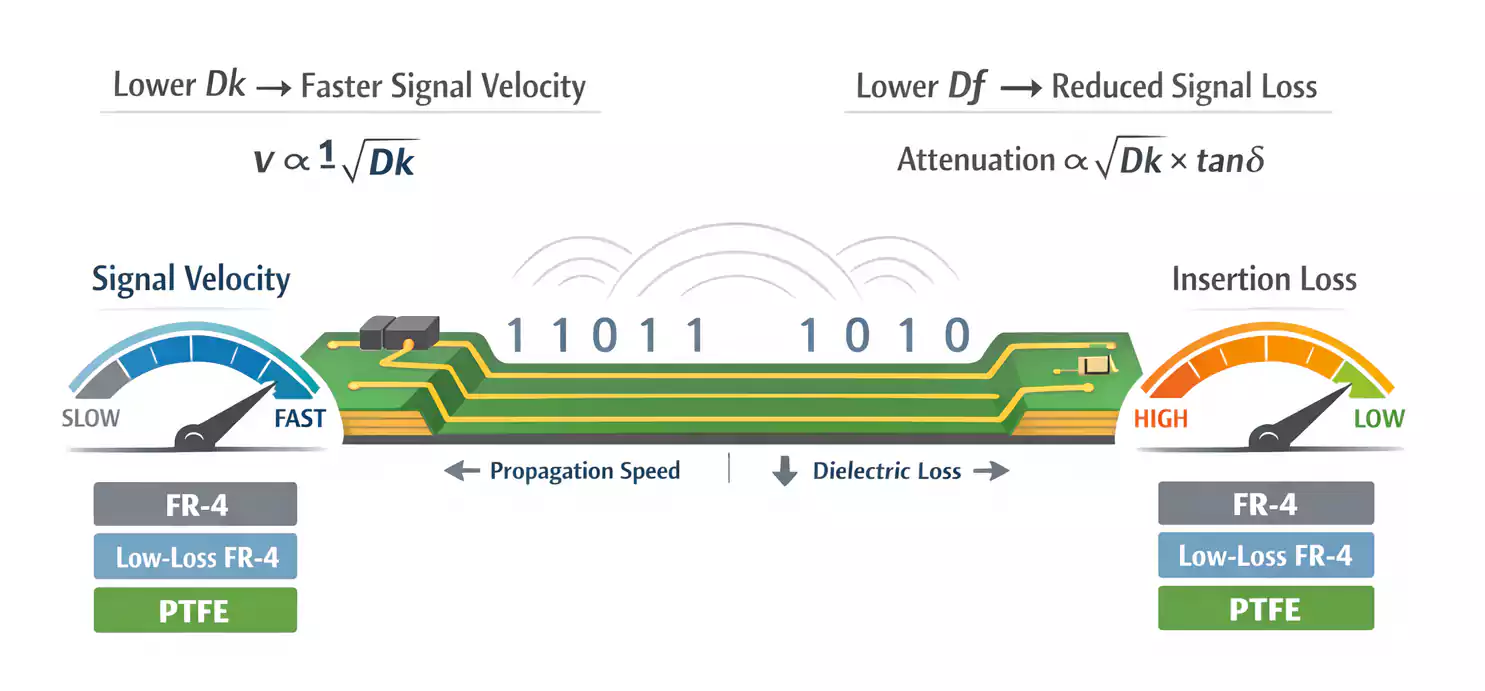

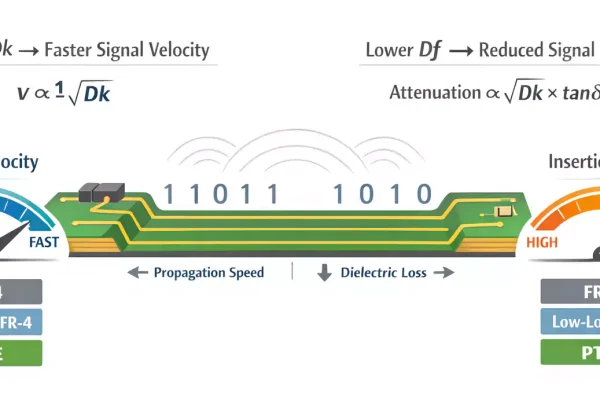

מהירות האות בתוך דיאלקטרי פרופורציונית הופכית לשורש הריבועי של Dk:
v ∝ 1 / √Dk
מכאן:
- Dk נמוך → התקדמות מהירה יותר והשהיה קצרה יותר
- Dk גבוה → התקדמות איטית יותר ו-timing skew גדול יותר
ערכי ייחוס:
- אוויר: Dk ≈ 1
- FR-4 סטנדרטי: Dk ≈ 4.2–4.5
- Rogers 4350B: Dk ≈ 3.48
הפחתה כזו יכולה לצמצם את השהיית ההתפשטות ב-15–20% — שיפור משמעותי לקישורי Gbps.
גורם ההפסד (Df): מדד לאובדן אנרגיה
מה מבטא Df
גורם ההפסד (Df) — או טנגנס זווית ההפסד (tan δ) — הוא היחס בין האנרגיה שאבדה בדיאלקטרי לבין סך האנרגיה שהוזרמה.
במילים פשוטות: Df מצביע כמה מאנרגיית האות שלך הופכת ל-חום לאורך ה-PCB.
למה Df חשוב
כשעולה התדר, הקיטוב המולקולרי לא עומד בקצב — והפסדי הדיאלקטרי גדלים. חומרים עם Df גבוה גורמים ל-
- הנחתה גדולה יותר של האות,
- ירידה במשרעת רכיבי התדר הגבוה,

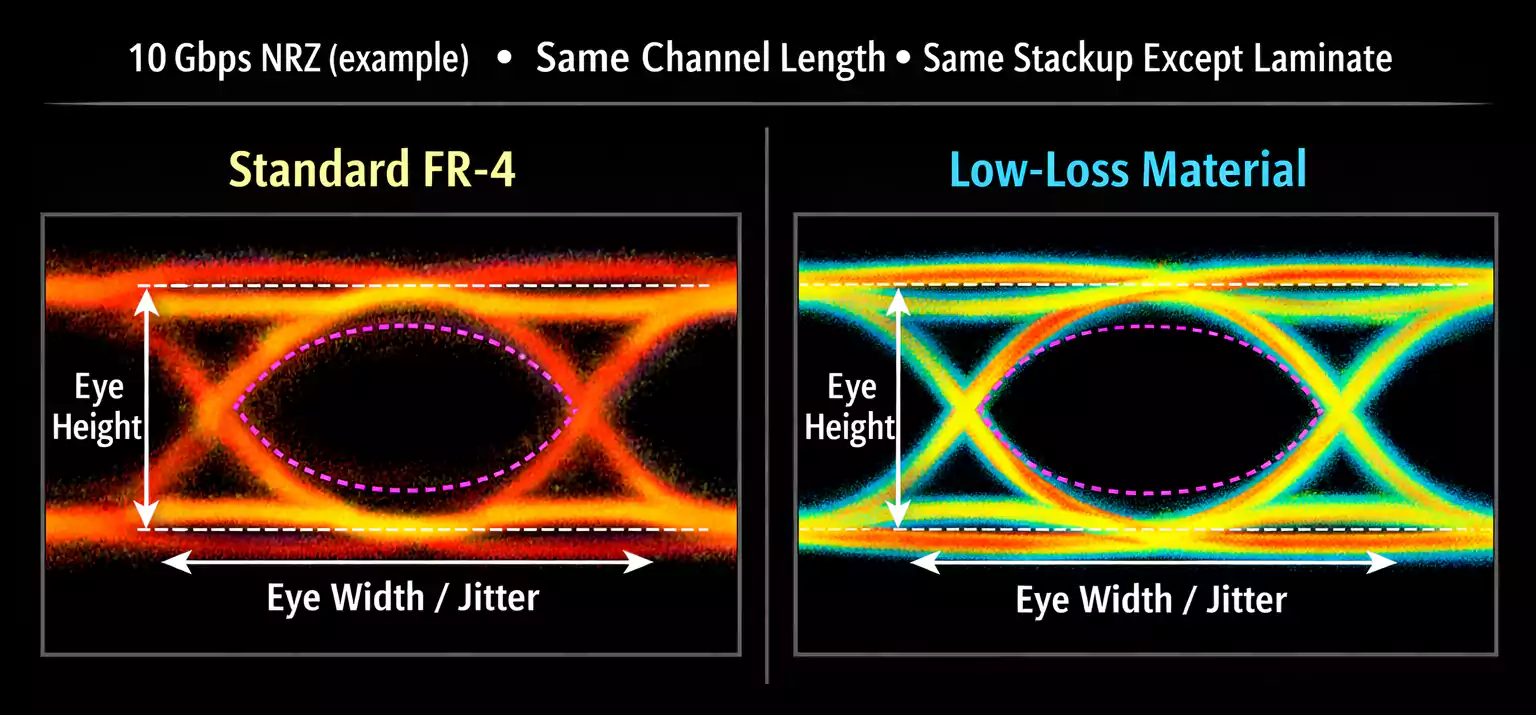

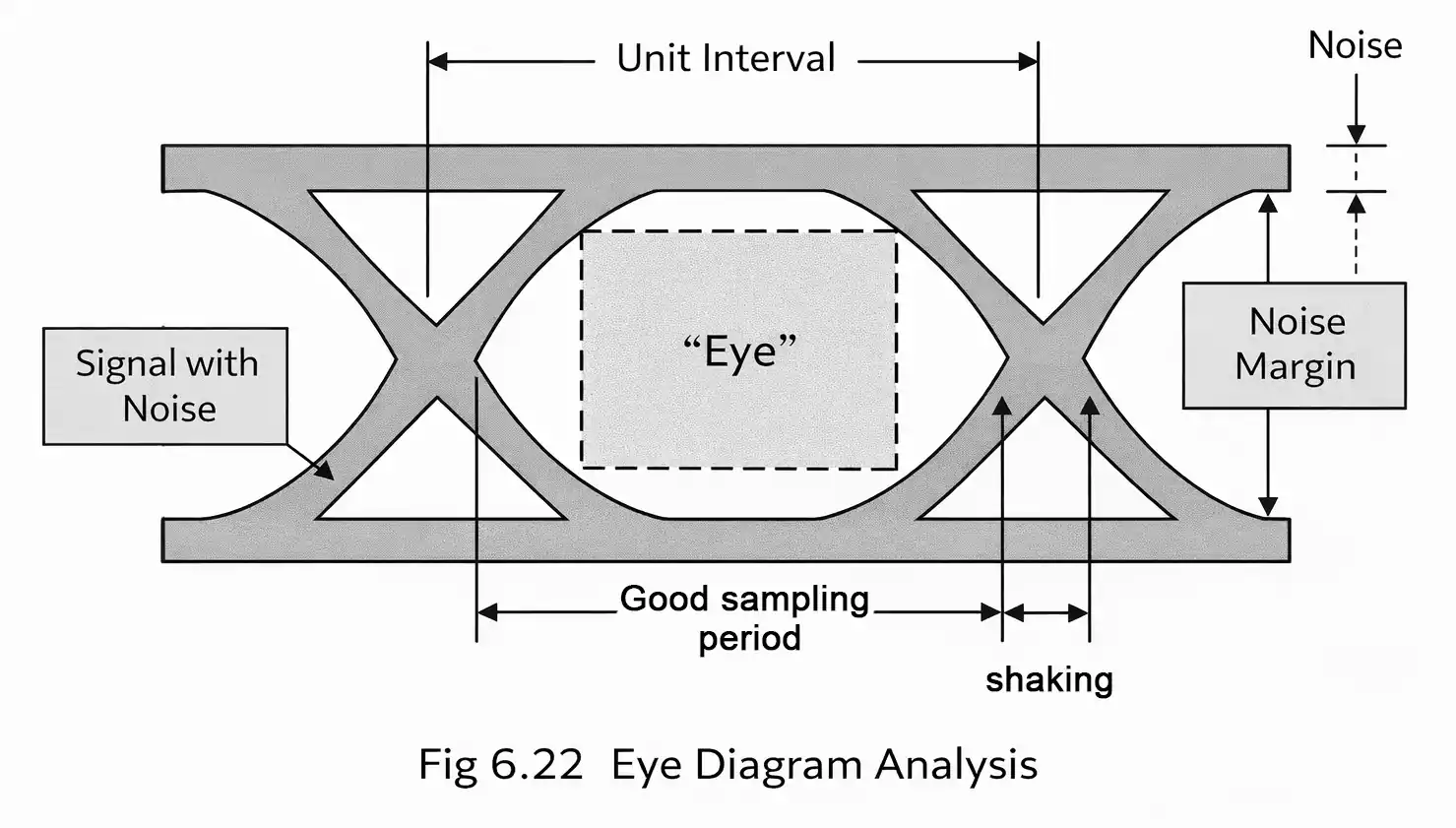

- סגירה/עיוות של דיאגרמת העין.
ערכים אופייניים:
- FR-4 סטנדרטי: Df ≈ 0.020
- FR-4 דל-הפסד (למשל MEGTRON 6): Df ≈ 0.005
- PTFE דל-הפסד במיוחד (למשל Rogers 3003): Df < 0.001
Df נמוך משמעו אותות נקיים ואמינים יותר במהירויות גבוהות.
מאלמנטים מרוכזים לקווי תמסורת
בתדרים נמוכים, מסלול נחושת מתנהג כמעגל RC פשוט במקביל.
ברגע שאורך המוליך נעשה בן-השוואה למרחק התקדמות החזית, יש להתייחס אליו כ-קו תמסורת.
במצב זה Dk קובע:
- השהיית האות (מהירות התקדמות),
- העכבה האופיינית,
- timing skew והתנהגות ההחזרים.
Dk גבוה או לא אחיד עלול להביא ל-החזרים, חוסר התאמת עכבות ובעיות EMI/EMC; לכן יש חשיבות לחומרים עם Dk נמוך ומבוקר היטב כדי לשמר את שלמות האות.
הפסדי דיאלקטרי כתלות בתדר
הפסדי הדיאלקטרי תלויים גם ב-Dk וגם ב-Df. בקירוב:
Attenuation ∝ √Dk × tan δ

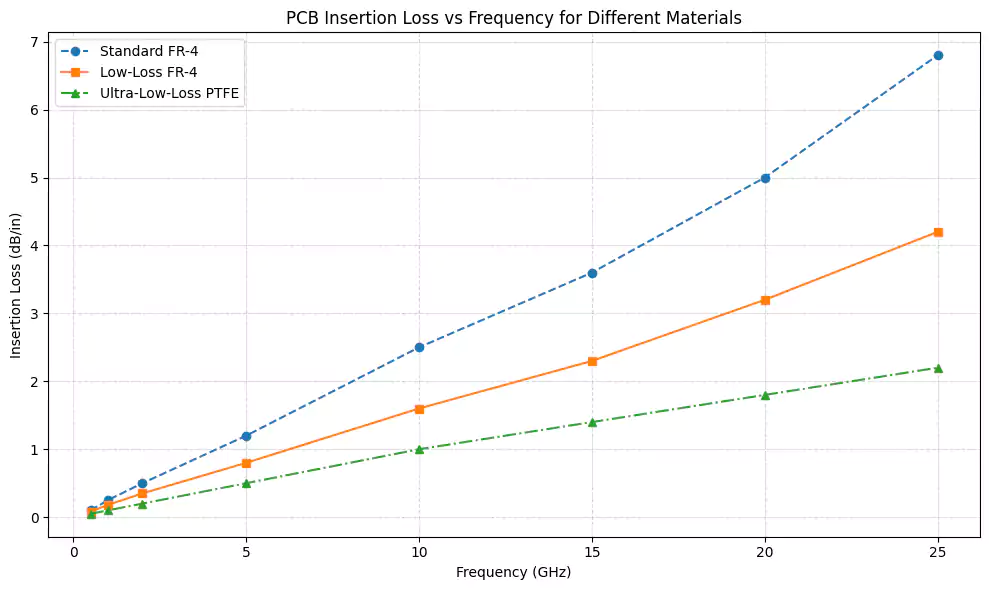

ההפסד גדל כמעט ליניארית עם התדר. בטווחי GHz:
- רכיבי תדר גבוה מתבזבזים במהירות כחום,
- זמני העלייה מתארכים,
- רוחב הפס האפקטיבי מצטמצם.
בקישורי ריבוי-ג׳יגביט (25G, 56G, 112G PAM4), אפילו הבדל קטן ב-Df עלול לגרום לשינוי גדול ב-insertion loss וב-BER (קצב שגיאות סיביות).
יציבות בתדר ובסביבה
במציאות, Dk ו-Df אינם קבועים; הם משתנים עם:
- תדר: השהיית הקיטוב משנה את Dk ואת Df,
- טמפרטורה: טמפרטורה גבוהה יותר → Dk נמוך יותר, Df גבוה יותר,
- לחות: ספיחת רטיבות → Dk גבוה יותר והפסדים גדולים יותר.
שונות גדולה בטווחי תדר/סביבה גורמת ל-
- מהירות אות בלתי עקבית,
- סחיפת עכבה,
- ריבוי jitter ושגיאות תזמון.
לכן, למינציות פרימיום למהירויות-גבוהות חייבות להציע לא רק Dk ו-Df נמוכים, אלא גם ביצועים שטוחים ויציבים על פני טווחי תדר וסביבה רחבים.
סיכום: תכונות החומר מגדירות את ביצועי המערכת
בתכנון מהיר-גבוה, תת-המצע של ה-PCB אינו רכיב פסיבי — הוא חלק פעיל מנתיב האות.
- Dk שולט ב-מהירות האות וההשהיה.
- Df קובע את איבוד האנרגיה ואיכות דיאגרמת העין.
- יציבות מבטיחה התנהגות צפויה לאורך זמן.
בחירת הלמינציה הנכונה — כגון Rogers, Isola או סדרת Panasonic MEGTRON — יכולה להגדיל את רוחב הפס, להפחית jitter ולסייע בעמידה במסכות עין מחמירות.
בעידן נתוני הג׳יגביט ועד הטרה-הרץ, חומרי ה-PCB חשובים כמו השבבים שהם מחברים. הקבוע הדיאלקטרי וגורם ההפסד מגדירים בפועל את תקרת הביצועים של כל מערכת מהירה.
