רבים רואים בתכנון PCB עבודה של שרטוט בלבד: להכין סכימה, למקם רכיבים, לנתב מסלולים ולשלוח קובצי Gerber. בפועל, גישה כזו מובילה לא פעם לתיקוני תכנון יקרים ולעיכובים.
אבל עצם זה שהלוח “נדלק” הוא רק נקודת ההתחלה. בסביבה מסחרית או תעשייתית, לוח PCB מוצלח חייב לפעול בצורה אמינה למרות סבילות רכיבים, שינויים בחומרים, תנודות טמפרטורה, תנודות מתח וסטיות ייצור. בנוסף, תהליך תכנון PCB צריך להפיק תיעוד מלא לייצור, להרכבה, לבדיקה ולתחזוקה.

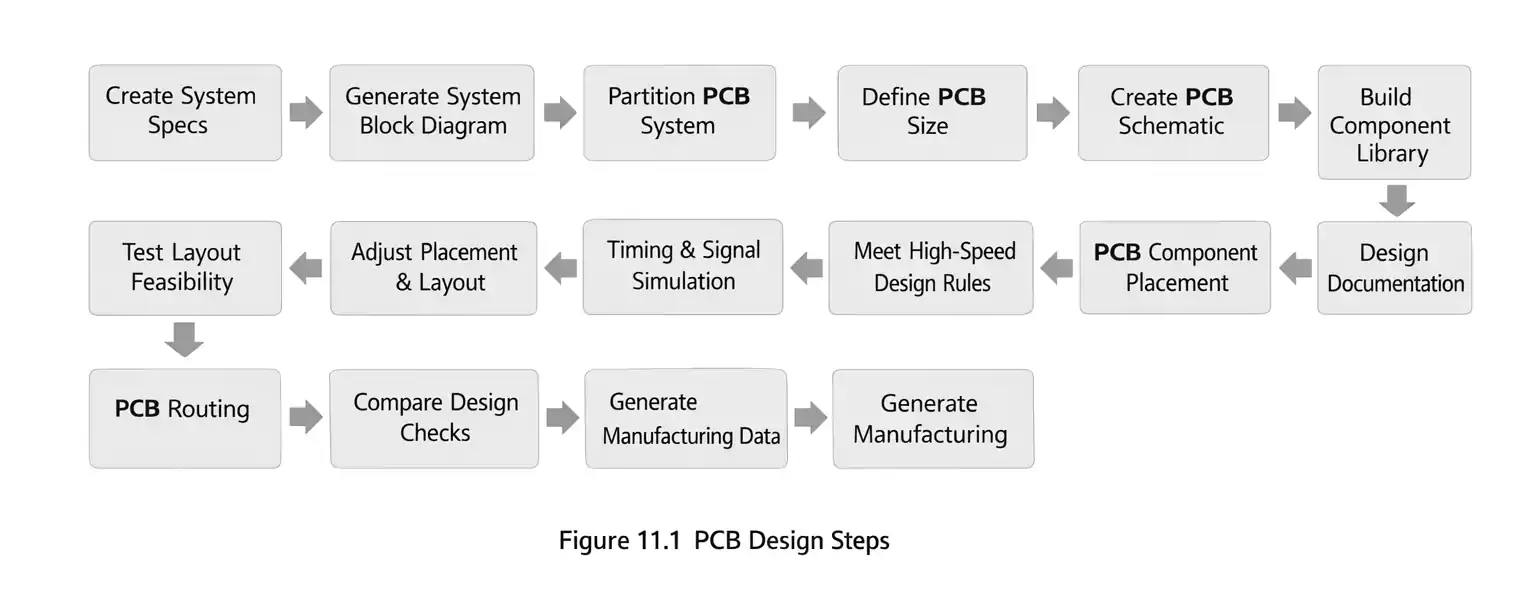

ככל שהמוצרים נעשים קטנים ומשולבים יותר, תכנון PCB מתפתח לתחום הנדסי ברמת המערכת כולה. מדריך זה עוסק בשלבים הראשונים של התהליך: הגדרת המערכת, חלוקה לאזורים, בניית ספריית רכיבים, סימולציה ופריסה.
המטרה האמיתית של תהליך תכנון PCB
תהליך תכנון PCB מסודר נועד להבטיח שני דברים מרכזיים: אמינות ויכולת ייצור.
1. פעולה אמינה בתנאי עבודה אמיתיים
לוח PCB חייב לפעול לא רק בתנאים נומינליים, אלא גם בתוך גבולות פעולה מציאותיים, כולל:
- סבילות בערכי רכיבים
- שינויים במהירות הרכיבים
- סבילות של חומרים ולמינציה
- טווחי טמפרטורת עבודה ואחסון
- תנודות באספקת המתח
- סטיות ממדיות בתהליך הייצור
התעלמות מהמשתנים האלה עלולה ליצור לוח שעובד רק במעבדה, אך בייצור או בשטח יוביל לתפוקה נמוכה, תקלות, חוסר יציבות תרמית או בעיות אמינות.
תכנון שמתחשב בשונות אמיתית—ולא רק בתנאים אידיאליים—הוא בסיס הכרחי לתהליך תכנון PCB חזק ויציב.
2. תוצרים הנדסיים מלאים
תכנון PCB מוגמר צריך לספק יותר מקובצי Layout. הוא חייב להפיק חבילת נתונים הנדסית מלאה, הכוללת:
- קובצי ייצור
- נתוני הרכבה
- מסמכי בדיקה
- נתוני תמיכה לאיתור תקלות ולניהול מחזור החיים
בסביבת B2B, התוצר הוא לא רק קובץ תכנון, אלא סט נתונים מוכן לייצור שמאפשר ייצור עקבי ובקרת איכות.
תכנון PCB הפך לאחריות ברמת המערכת
מוצרים אלקטרוניים מודרניים—במיוחד בתחומי התקשורת, הבקרה התעשייתית והמחשוב—דורשים ממתכנני PCB הרבה יותר מאשר חיבורי מעגל בלבד.
כיום, לוחות צריכים לתת מענה ל:
- מגבלות מכניות של גודל ומשקל
- אינטראקציה של אותות מהירים עם מעגלים משולבים מתקדמים
- ניהול תרמי של PCB
- הפרעות אלקטרומגנטיות (EMI)
- אינטגרציה עם מארזים ומבנים מכניים
- שילוב פונקציות רבות בשטח מוגבל
בתשתיות תקשורת, לדוגמה, פריסת ה-PCB משפיעה ישירות על קירור, על ביצועי EMI ועל אמינות המערכת. במקרים כאלה, ה-PCB ממלא תפקיד גם חשמלי וגם מכני.
לכן, הקריטריונים להערכת תכנון PCB התרחבו משמעותית. נכונות חשמלית עדיין הכרחית—אבל כבר לא מספיקה בפני עצמה.
להתחיל עם מפרט מערכת ברור
כל פרויקט PCB מוצלח מתחיל במפרט מערכת מוגדר היטב.
לפני שמתחילים בשרטוט הסכימה, צוות ההנדסה צריך להגדיר:
- דרישות פונקציונליות
- תנאי הפעלה
- יעדי עלות
- לוח זמנים לפיתוח
- מגבלות תקציב
- דרישות שירות ותחזוקה
- פלטפורמה טכנולוגית
- מגבלות גודל ומשקל
- דרישות רגולציה או תאימות
למשל, במכשיר נייד, משקל, חיי סוללה, יעדי אמינות, נפח אחסון, תאימות למערכת הפעלה ועלות—כל אלה משפיעים ישירות על בחירת החומרים, תכנון ההספק, האסטרטגיה התרמית ובחירת הרכיבים.
בצוותים רב-תחומיים—שבהם מהנדסי חומרה, קושחה, מכניקה, RF וייצור עובדים במקביל—מפרט מערכת אחיד מונע חוסר תיאום ומקטין סיכוני אינטגרציה.
הגדרה ברורה של הגבולות כבר בשלבים הראשונים מפחיתה תיקונים יקרים בהמשך והופכת את תהליך תכנון ה-PCB לצפוי יותר.

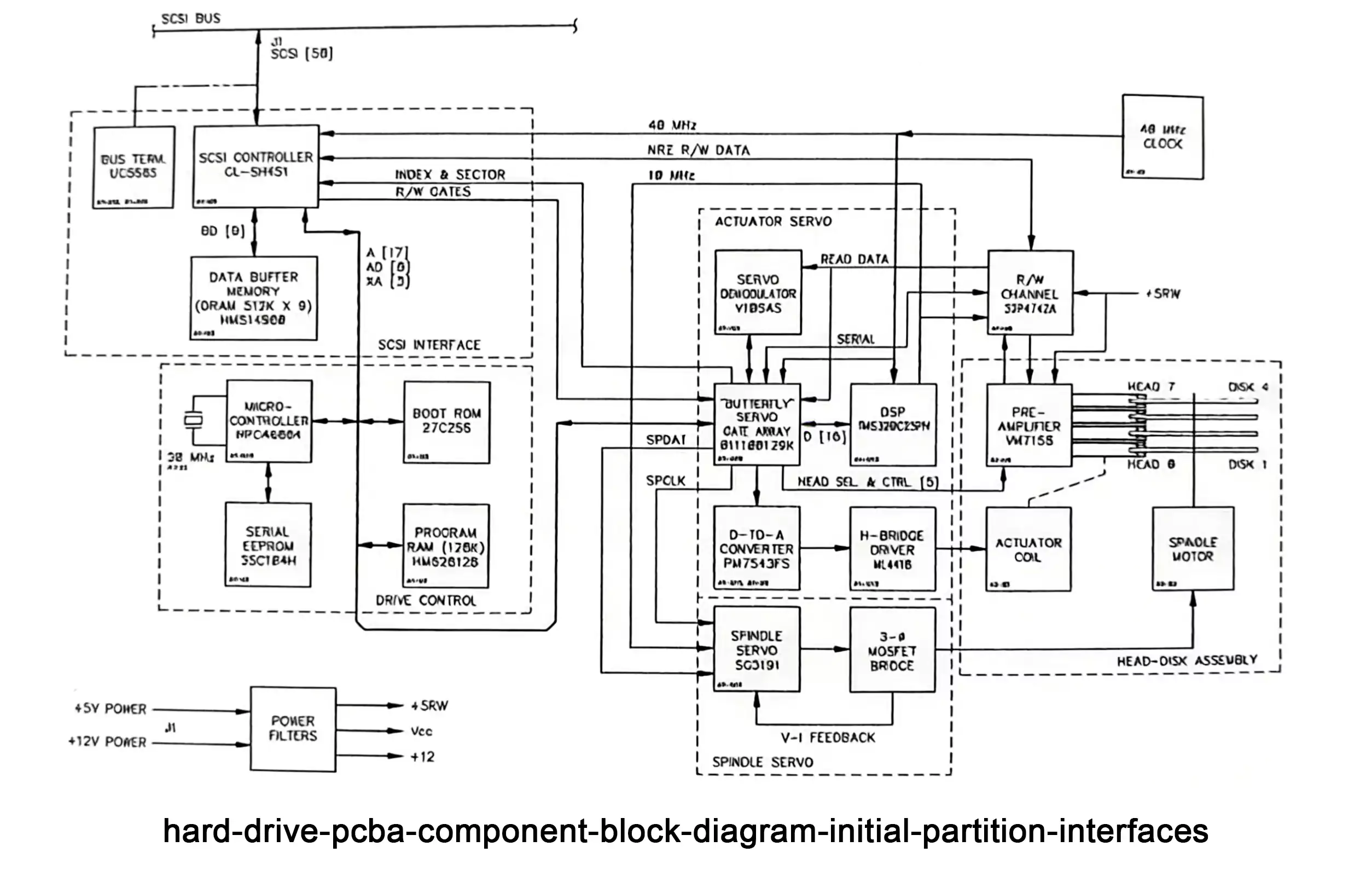

לפתח תרשים בלוקים של המערכת לפני תכנון הלוח
לאחר שהמפרט מוגדר, השלב הבא הוא יצירת תרשים בלוקים ברמה גבוהה של המערכת.
מטרת התרשים היא להבהיר:
- מודולים פונקציונליים מרכזיים
- החיבורים בין תתי-המערכות
- קשרי אות והספק
- גבולות ממשק
השלב הזה מאלץ את הצוות להתמודד עם המורכבות מוקדם, עוד לפני שמתקבלות החלטות פיזיות לגבי התכנון.
מודולריזציה חשובה במיוחד, משום שלתחומי מעגל שונים יש גישות תכנון שונות:
- מעגלים אנלוגיים ודיגיטליים מתנהגים אחרת
- תכנון בתדר נמוך ותכנון בתדר גבוה דורשים אסטרטגיות פריסה שונות
- אלקטרוניקת הספק מציבה אילוצים שונים מאלה של עיבוד אותות
כשמגדירים מודולים בשלב מוקדם, אפשר להקצות מומחי תחום לכל חלק פונקציונלי, תוך שמירה על ממשקי אינטגרציה ברורים.
הגישה הזו משפרת יעילות ומקטינה את הסיכון להפרעות בין תחומים במהלך הפריסה.
חלוקת המערכת ברמת ה-PCB
לאחר הפירוק הפונקציונלי, השלב הבא הוא חלוקת המערכת ברמת הלוח.
החלטות מרכזיות בשלב הזה כוללות:
- אילו פונקציות חייבות להיות על אותו PCB?
- אילו פונקציות ניתן להפריד ללוחות-בת?
- כיצד המודולים מתקשרים ביניהם (Backplanes, אוטובוסים, מחברים מהירים)?
במערכות רבות, החלוקה מתבצעת סביב מבנה האוטובוסים והממשקים. חלק מהמודולים יכולים להיות מיושמים ככרטיסים נשלפים לצורך תחזוקה או הרחבה. אחרים חייבים להישאר משולבים היטב מסיבות של ביצועים.
בעבר, היה מקובל להפריד בין חלקים אנלוגיים לדיגיטליים על גבי לוחות שונים. כיום, עם המשך המיזעור, מוצרים מודרניים רבים משלבים פונקציות Mixed-Signal על גבי PCB אחד. המגמה הזו דורשת שליטה מדויקת בנתיבים תרמיים, באסטרטגיית הארקה ובשיקולי תכנון EMI של ה-PCB.
החלוקה כבר אינה רק בידוד; היא אינטגרציה מבוקרת.
תכנון אנלוגי לעומת דיגיטלי: אותו תהליך, סדרי עדיפויות שונים
למרות ש-PCB אנלוגיים ודיגיטליים עוברים את אותם שלבי פיתוח בסיסיים, סדרי העדיפויות שלהם שונים.
באופן כללי:
- מעגלים אנלוגיים פועלים לרוב בתדרים נמוכים יותר, אך עם זרמים והספקים גבוהים יותר
- מעגלים דיגיטליים כוללים יותר ויותר תדרים גבוהים, חזיתות מהירות ושולי תזמון צרים
הבדלים אלה משפיעים על:
- אסטרטגיית מיקום
- תכנון רשת חלוקת ההספק
- גישת ההארקה
- שיקולים תרמיים
- שיטות בקרה על EMI
- מוקד הסימולציה
במערכות Mixed-Signal, שתי גישות התכנון צריכות להתקיים יחד באותו מרחב פיזי. כדי להשיג פעולה יציבה, צריך לאזן בין רגישות לרעש, שלמות אות ושלמות הספק.
כאן נכנסות לתמונה הנחיות פריסה מעשיות ל-PCB, במיוחד כאשר חלקים אנלוגיים ודיגיטליים נמצאים על אותו לוח.
בניית ספריית רכיבים חזקה
ספריית רכיבים מסודרת היא אחד הנכסים ההנדסיים הכי פחות מוערכים בפיתוח PCB.
שגיאות ב-Footprints, במיפוי פינים או במאפיינים חשמליים עלולות להוביל לבעיות הרכבה יקרות ולצורך בתכנון מחדש. ספריית רכיבים בנויה נכון צריכה לכלול:
- סוג מארז (Through-hole, QFP, BGA, CSP וכו’)
- מידות פיזיות
- מרווחי פינים וגיאומטריית פדים
- כללי מספור פינים
- הגדרות פונקציונליות של פינים (כניסה, יציאה, מתח וכו’)
- מאפיינים חשמליים רלוונטיים
היתרונות חורגים הרבה מעבר לנוחות השימוש.
1. לצוותי הנדסה
- הפחתת הסיכון לשגיאות Footprint
- שימוש עקבי בסמלים ובתבניות Pad
- שיתוף פעולה טוב יותר בין מחלקות
- מחזורי פיתוח מהירים יותר
2. לשרשרת האספקה
- סטנדרטיזציה של בחירת רכיבים
- הפחתת סיכון לצווארי בקבוק באספקה
- ניהול פשוט יותר של מחזור החיים
3. להתפתחות המוצר
- שדרוגים טכנולוגיים פשוטים יותר
- הכנסת מארזים ורכיבים חדשים בצורה מבוקרת
בארגונים בוגרים, ספריית הרכיבים היא לא רק כלי תכנון—אלא נכס הנדסי אסטרטגי שתומך בתהליך תכנון PCB שניתן לחזור עליו בצורה עקבית.
לבצע סימולציה לפני שבונים
אבות-טיפוס פיזיים יקרים. סימולציה אינה אופציונלית—היא כלי להפחתת סיכונים.
לפני שמתחייבים לחומרה, יש להעריך את התכנון תחת שינויים מציאותיים, כולל:
- סבילות רכיבים
- הבדלים בין דרגות מהירות
- טווח טמפרטורת עבודה
- מגבלות טמפרטורת אחסון
- חשיפה ללחות
- תנודות מתח
ולידציה שמבוססת רק על אבות-טיפוס מפספסת לעיתים קרובות מקרי קצה, במיוחד במערכות מורכבות. סימולציה בשלב התכנון מאפשרת לזהות ולתקן בעיות מוקדם יותר, כשהשינויים עדיין פחות יקרים ופחות משבשים.
הכלים המודרניים כבר מזמן אינם מוגבלים לסימולציה פונקציונלית בלבד. כיום, פרויקטים רבים כוללים גם:
- ניתוח ניהול תרמי של PCB
- הערכת EMI
- מודלים של מוליכות תרמית של חומרים
- ואפילו בחינה של אינטראקציה עם המארז
הסימולציה מקדימה את גילוי הבעיות לשלב מוקדם יותר בתהליך הפיתוח—בדיוק למקום שבו צריך לטפל בהן.
מיקום רכיבים: להפוך לוגיקה למציאות פיזית
לאחר שהאימות הפונקציונלי הושלם, התכנון עובר לשלב הפריסה הפיזית.
מיקום הרכיבים הוא הגשר בין כוונת הסכימה לבין היישום בפועל על גבי הלוח.
מיקום יעיל מבוסס בדרך כלל על כמה עקרונות, ויש להתייחס אליו כחלק מסט רחב יותר של הנחיות למיקום רכיבי PCB:
- לקבץ רכיבים לפי בלוקים פונקציונליים
- למזער אורכי מסלולי אות קריטיים
- לשמור רכיבים שמקיימים אינטראקציה קרובה זה לזה
- למקם רכיבים חמים כך שיתאפשר פיזור חום מיטבי
- למקם מעגלי קלט/פלט ליד המחברים
גישה זו מפחיתה את מורכבות הניתוב, משפרת את התנהגות האות ותומכת ביכולת הייצור בהמשך.
אמנם אפשר לבצע חלק מהמיקום באופן אוטומטי, אך שיקול דעת הנדסי עדיין חיוני—במיוחד בתכנונים בצפיפות גבוהה, בהספק גבוה או בתדר גבוה.
שני שיקולים קריטיים במיקום: תרמיקה ו-EMI
יש שתי בעיות שמופיעות לעיתים קרובות כבר בשלב מיקום הרכיבים וקשה לתקן אותן בהמשך: חום והפרעות אלקטרומגנטיות.
1. ניהול תרמי
ככל שצפיפות ההספק של ICs עולה והלוחות נעשים קטנים יותר, ניהול תרמי של PCB הופך לאילוץ מרכזי.
מיקום לא נכון של רכיבים עתירי הספק עלול לגרום ל:
- עלייה בטמפרטורת הצומת
- ירידה באמינות
- פגיעה בביצועים
- סיכון מוגבר לכשל בשטח
טיפול מוקדם בנתיבים תרמיים—באמצעות מיקום, פיזור נחושת והתחשבות בזרימת אוויר—יעיל בדרך כלל הרבה יותר מהוספת גופי קירור בשלב מאוחר.
2. בקרת EMI
ככל שתדרי הפעולה עולים, רכיבים רבים נעשים רגישים יותר ויותר להפרעות אלקטרומגנטיות.
בשלב מיקום הרכיבים, מהנדסים צריכים לקחת בחשבון את שיקולי תכנון EMI ל-PCB הבאים:
- הפרדה בין מעגלים רועשים למעגלים רגישים
- בידוד מודולים בתדר גבוה
- שליטה בנתיבי החזרה
- היתכנות של מיגון
במערכות בתדר גבוה, יציבות EMI תלויה לעיתים קרובות יותר באסטרטגיית המיקום מאשר בפרטי הניתוב עצמם. לכן חשוב להתייחס גם לשיקולי EMI וגם להנחיות מיקום רכיבים לפני שמתחילים בניתוב מפורט.
סיכום
האיכות של השלבים המוקדמים בתהליך תכנון ה-PCB קובעת במידה רבה את רמת הקושי של כל מה שמגיע אחר כך.
מפרט ברור, חלוקה נכונה למקטעים (Partitioning), ספריית רכיבים מסודרת ונקייה, סימולציות בעלות משמעות ומיקום רכיבים מתוכנן היטב—כל אלה מצמצמים סיכונים עוד לפני שמניחים אפילו פס נחושת אחד. כשבסיס כזה קיים, אילוצי High-Speed והניתוב הופכים לשלבי הנדסה נשלטים ומבוקרים—ולא ל"כיבוי שרפות".
בחלק הבא של הסדרה נתמקד בשלב הביצוע ונעבור על זרימת העבודה לתכנון PCB במהירויות גבוהות—מהניתוב ועד הייצור—כולל שלמות האות (Signal Integrity), ניתוח תזמונים, בדיקות יכולת ניתוב וקבצי הייצור.
