כשפותחים ארון ארקייד קלאסי — Pac-Man, Street Fighter או Neo Geo — מוצאים רכיב מרכזי אחד: לוח ה-PCB של הארקייד. עבור אספנים, חובבי ארקייד ביתי ואנשי שיקום, הבנת לוחות ה-PCB חיונית כדי להחזיר משחקים לחיים או לשדרג ארונות. המדריך הזה מסביר מהו לוח ארקייד, למה מחפשים להחליף או לשחזר אותו, ואיך להימנע מטעויות בקנייה, בשחזור או בבנייה עצמית.
מהו לוח ארקייד PCB ולמה הוא חשוב?
Arcade PCB (Printed Circuit Board) הוא הלוח האלקטרוני הראשי שמריץ את תוכנת המשחק, מעבד את קלט השחקנים, יוצר גרפיקה וסאונד, ומנהל את התקשורת בין הבקרים, התצוגה והרמקולים בארון. אפשר לחשוב עליו כעל “המוח” של מכונת הארקייד.
רוב משחקי הארקייד הקלאסיים משנות ה-70 המאוחרות ועד שנות ה-2000 נשענים על לוחות ייעודיים. כל לוח מותאם למשחק מסוים או למשפחת משחקים. שני סוגים עיקריים:
- לוחות ייעודיים (Dedicated): מיועדים למשחק יחיד (לדוגמה Donkey Kong או Pac-Man המקוריים).
- לוחות פלטפורמה (Platform): תומכים בקרטרידג'ים/כרטיסי בת להחלפה (כמו Neo Geo MVS או Capcom CPS-2).
הביקוש להחלפה או לשחזור גדל: הלוחות המקוריים מתיישנים, נדירים או מתקלקלים. בעלי ברי-ארקייד ואספנים רוצים שהמשחקים ימשיכו לפעול, וחובבים חולמים על ארקייד ביתי עם חוויית משחק אותנטית.
אנטומיה בסיסית של לוח ארקייד
עבור חדשים בתחום, שימושי להכיר את המרכיבים שעל הלוח:
- CPU: המעבד שמריץ את לוגיקת המשחק.
- שבבי גרפיקה/סאונד: מעגלים משולבים ייעודיים לוידאו ולשמע.
- זיכרון: RAM לנתוני משחק ו-ROM/EPROM/Flash לקוד.
- וויסות מתח: ממירים את מתחי ספק הכוח להפעלה בטוחה.
- מחבר שולי (Edge Connector): “אצבעות” מוזהבות (למשל JAMMA) שמתחברות לרתמת החיווט של הארון.
- מעגלי I/O: ממשקים לכפתורים, ג'ויסטיקים, מטילי מטבעות ועוד.
חלק מהפלטפורמות משתמשות ב“לוח בסיס” עם קרטרידג'ים/כרטיסי בת (Neo Geo, CPS-2), מה שחוסך כסף ומקל על החלפת משחקים.
JAMMA: תקן החיבור האוניברסלי לארקייד

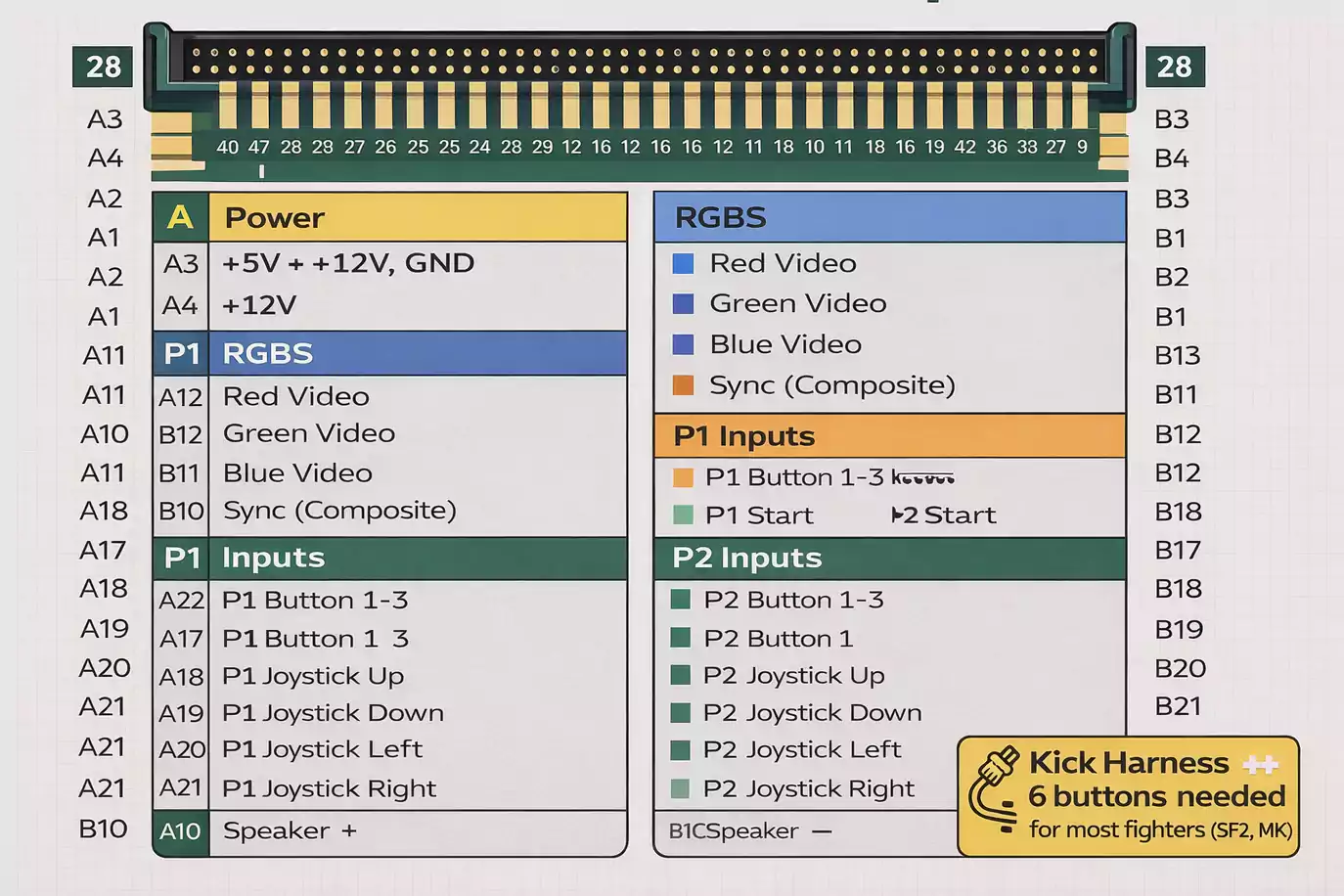

JAMMA (Japan Amusement Machinery Manufacturers Association) הוא תקן מחבר שולי שהוצג ב-1985 ופישט דרמטית את החלפת הלוחות בין ארונות.
מחבר JAMMA בן 56 פינים מעביר:
- ספק כוח (+5V, +12V, GND)
- אותות וידאו RGB
- יציאת אודיו
- בקרה לשחקן 1 ו-2 (ג'ויסטיקים ועד 3–4 כפתורים לשחקן)
- מטבע/שירות/התחלה
אם גם הארון וגם הלוח תואמי-JAMMA, ההחלפה כמעט Plug & Play. אך משחקים רבים — במיוחד שלפני 1985 או פייטרים עם 6 כפתורים (כמו Street Fighter II) — דורשים עורקי חיווט נוספים (Kick Harness) או שיש להם מיפוי פינים ייחודי. תמיד בדוק תרשימי Pinout וחיווט לפני החיבור כדי לא לפגוע בלוח או בבקרים.
Supergun לבית: רבים משתמשים במתאם Supergun שמאפשר להריץ לוחות JAMMA על טלוויזיה/מסך עם ספק כוח חיצוני ובקרי משחק.
קניית לוחות ארקייד: טיפים מהשטח ומלכודות נפוצות
רכישת לוח — מקורי, משוחזר או רב-משחקים — יכולה להיות מאתגרת. הנה העיקר:
1) “נבדק ועובד” — לא תמיד ערובה
זה ניסוח מעודד, אבל נזקי משלוח או אחסון לקוי עדיין קורים. בקש תמונות ברורות עם חותמת זמן, וידאו של הלוח פועל או מדיניות החזרה כתובה.

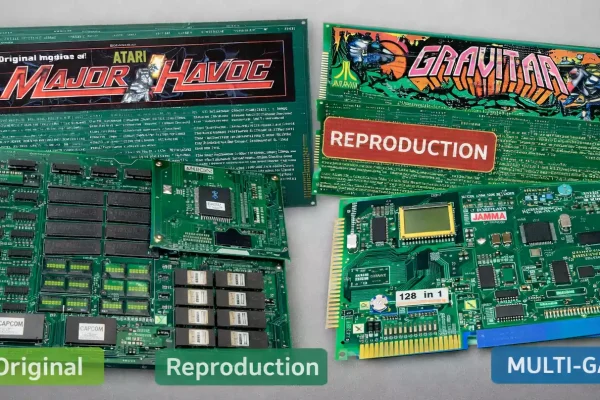

2) מקורי לעומת שחזור לעומת רב-משחקים
- מקורי: אותנטיות מירבית במשחק ובסאונד, אך לרוב יקר, עדין וקשה לתיקון.
- שחזור (Repro): בדרך כלל חדש ואמין יותר, לעיתים עם תיקונים לבעיות ידועות — ערך האספנות שנוי במחלוקת.
- רב-משחקים (כגון Pandora’s Box או 60-in-1): מציעים הרבה משחקים, אך עלולים לסבול משהיית קלט, אמולציה לא מושלמת או שינויים בצליל/תמונה.
3) חשיבות האקוסיסטם של הפלטפורמה
מערכות כמו Neo Geo MVS פופולריות כי הן תומכות בריבוי משחקים על לוח אם אחד ויחסית קלות לתחזוקה. אחרות, כמו Capcom CPS-2, כוללות מנגנוני אבטחה ייחודיים ולעיתים דורשות צעדים נוספים כדי שהמשחקים ימשיכו לפעול.

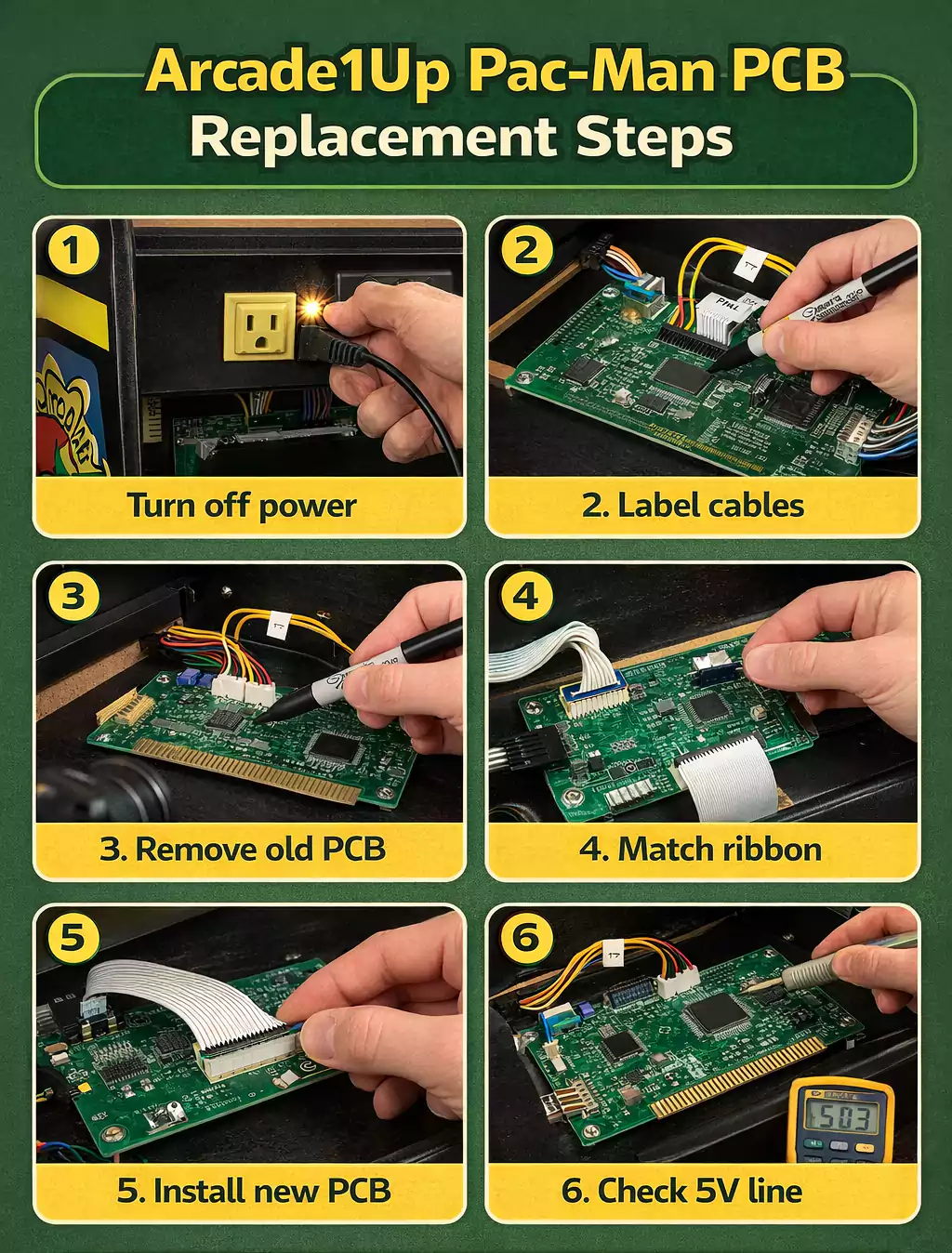

אתגרים הנדסיים בהחלפה או בשחזור
אם אתה בונה לוח חלופי או מזמין שחזור:
1) הספקה והארקה
לוחות רבים דורשים +5V ו-+12V מדויקים ויציבים. ספקי כוח ישנים או באיכות נמוכה עלולים לגרום לנפילות מתח או “Ripple” שמובילים לקפיאות או להפרעות וידאו. בדוק את הספק ונקה/תקן את האצבעות המוזהבות.
2) מחברים ומיפוי פינים
JAMMA מאחד הרבה, אבל לוחות רבים (בעיקר Pre-JAMMA או מיוחדים) משתמשים ב-Pinout שונה. חיבור לוח JAMMA לרתמה שאינה JAMMA (או להפך) ללא מתאם עלול להרוס שבבים מיידית. בדוק את ה-Pinout לפני כל חיבור.
3) תאימות וידאו ואודיו
מסכי ארקייד קלאסיים עובדים ב-15kHz (CGA) — רוב הטלוויזיות המודרניות לא תומכות בזה ישירות. לשימוש ב-LCD צריך ממירי וידאו/Scaler. חלק מהלוחות הרב-משחקיים מציעים VGA או HDMI, אבל התחושה לא תמיד זהה למקור.
באודיו, ללוחות רבים יש מגבר פנימי והם מצפים לעומס רמקול מסוים. חיבור שגוי עלול לגרום לחוסר קול או לנזק.
4) אבטחה וקושחה
לוחות כמו CPS-2 או Sega Naomi משתמשים ב-ROM מוצפן או בצ'יפים נגד העתקה. שחזור/החלפה עשויים לדרוש התמודדות עם הגנות אלו. מבחינה חוקית, חובה להחזיק בזכויות המתאימות לפני העתקה או הרצה של תוכנת המשחק.
5) קבצי ייצור לשחזור
אם אתה מייצר לוח חדש תצטרך:
- סכמות (עדיף מתהליך Reverse Engineering של המקור)
- BOM – רשימת רכיבים עם חלופות
- קבצי Gerber לייצור (כל השכבות, קדיחות, ציפוי זהב למחבר)
- הוראות הרכבה ובדיקה
- לקבצים ניתנים לתכנות — קוד תואם ותיעוד ברור, תוך עמידה בזכויות יוצרים.
תחזוקה בסיסית ואיתור תקלות
הלוחות עמידים, אבל מתיישנים. תקלות נפוצות וטיפים מהירים:
- שברים במסלולים/הלחמה קרה: בדוק סדקים, במיוחד ליד המחבר; הלחם מחדש או גשר את המסלול.
- קורוזיה: נקה באלכוהול איזופרופילי ומברשת רכה.
- שבבים פגומים: TTL ישנים, RAM ו-IC ייעודיים מועדים לתקלות; חלקם זמינים חדשים וחלקם רק מלוחות תורמים.
- בעיות ספק כוח: מדוד מתחים לפני ואחרי מחבר השוליים.
- הגנה מ-ESD ולחות: אחסן בשקיות אנטי-סטטיות, הימנע מלחות ובצע בדיקות ראייה תקופתיות.
לאחר רכישה, בצע בדיקות בסיסיות של מתח וקלט לפני התקנה מלאה. בדיקה ויזואלית וניקוי עדין תופסים בעיות רבות מראש.
תמונת מצב: פלטפורמות פופולריות
כדאי להכיר כמה מערכות מרכזיות:
- Neo Geo MVS: מבוססת קרטרידג'ים, עשרות משחקי SNK; מעולה למתחילים.
- Capcom CPS-2: גרפיקה מרהיבה ופייטרים קלאסיים; דורשת החלפת סוללה תקופתית.
- Taito F3, IGS PGM, Sega Naomi: לכל אחת ספריית משחקים ייחודית, מודולריות ורמת תחזוקה שונה.
לכל פלטפורמה המוזרויות, צרכי החיווט והקהילה שלה.
היבטים חוקיים וצייתנות
- תוכנת המשחק (ROMs) מוגנת בזכויות יוצרים. השתמש בדימויים רק אם יש לך את החומרה המקורית או רישיון מתאים.
- אל תפיץ או תוריד ROM לא מורשה. המדריך אינו מספק קישורים לכך ואינו מעודד זאת.
- שמות ולוגואים מסחריים לא ישוכפלו למכירה ללא אישור. במקרה של ספק — שימוש אישי ולא מסחרי.
שאלות נפוצות
מה ההבדל בין JAMMA ל-Kick Harness?
JAMMA תומך עד שלושה (לעיתים ארבעה) כפתורים לשחקן. משחקים עם שישה כפתורים משתמשים ב-Kick Harness נוסף לכפתורים העודפים.
האם כדאי לקנות לוחות “לא נבדקו”?
רק אם אתה מיומן באבחון ותיקון. לעיתים קרובות “לא נבדק” = “לא עובד”, ולפעמים זה ניסוח שנועד להתחמק מאחריות.
מקורי, שחזור או רב-משחקים — מה לבחור?
לאותנטיות וערך אספנות: מקורי. לאמינות ותקציב: שחזור או רב-משחקים — אך בדוק תאימות והשלמות אפשריות.
סיכום
לוחות הארקייד הם הנשמה של כל מכונת משחק קלאסית. בין אם אתה מתקן מקורי, מתקין חלופי או בונה ארון משלך — הבנת תאימות ה-PCB, תחזוקה והגבולות החוקיים תחסוך זמן וכסף. קהילת הארקייד מלאה במשאבים — שאל, למד ושיתף מניסיון.
מוכן לשמור את משחקי הארקייד הקלאסיים בחיים? עם הכנה וידע נכונים, הארונות שלך ימשיכו לעבוד עוד שנים!
