הקדמה
בעולם המתפתח במהירות של פיתוח אלקטרוניקה, אב-טיפוס של לוח PCB הוא הצעד הקריטי הראשון בין תכנון מעגל על המסך לבין מוצר פונקציונלי ביד. בין אם אתם מפתחים גאדג'טים לצרכן, מערכות תעשייתיות או התקני IoT, יצירת אב-טיפוס מאפשרת לכם לאמת את התכנון, לזהות שגיאות יקרות מוקדם, ולהבטיח מעבר חלק לייצור סדרתי.
אבל מהו בעצם אב-טיפוס של PCB? מדוע הוא כל כך חשוב בתהליך הפיתוח? וכיצד בוחרים את סוג האב-טיפוס או את שותף הייצור הנכון?
במדריך הזה, נסביר כל מה שצריך לדעת על אב-טיפוס של לוחות PCB – כולל מטרתו, הסוגים הנפוצים, שיקולי תכנון, ואיך לייעל את תהליך האב-טיפוס.
למה צריך אב-טיפוס של PCB
אב-טיפוס של לוח PCB ממלא תפקיד חשוב בהפיכת תכנון מעגלים למוצר ממשי. הוא מאפשר לבדוק פונקציונליות, לוודא דיוק תכנוני, ולזהות בעיות לפני שמתחייבים לייצור מלא.
באמצעות אב-טיפוס ניתן:
- לאמת את התכנון – לבדוק שהמערכת פועלת כמצופה בתנאי אמת.
- לזהות שגיאות מוקדם – כמו ניתוב שגוי, מיקום רכיבים שגוי או בעיות באינטגריטת האות.
- לשפר את יכולת הייצור – לוודא שהתכנון עומד בדרישות ייצור והרכבה.
- לקצר את זמן הפיתוח – תמיכה באיטרציות מהירות ומעבר מהיר יותר לשוק.
בקצרה, אב-טיפוס הוא שלב בעל ערך גבוה וסיכון נמוך שמוביל למוצר סופי מוצלח יותר.

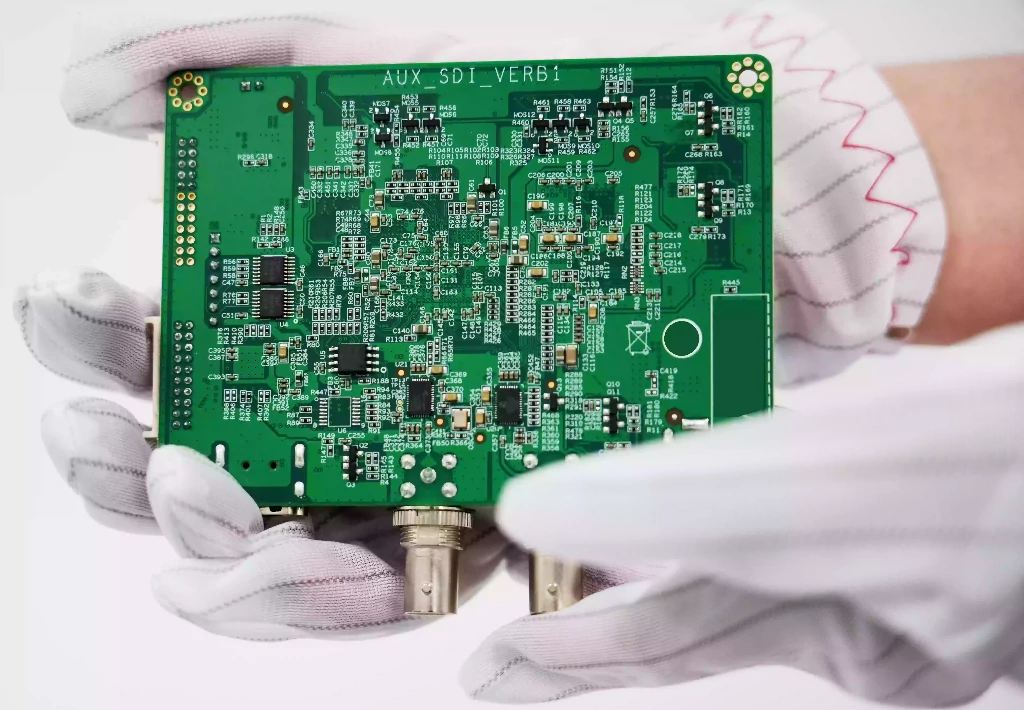

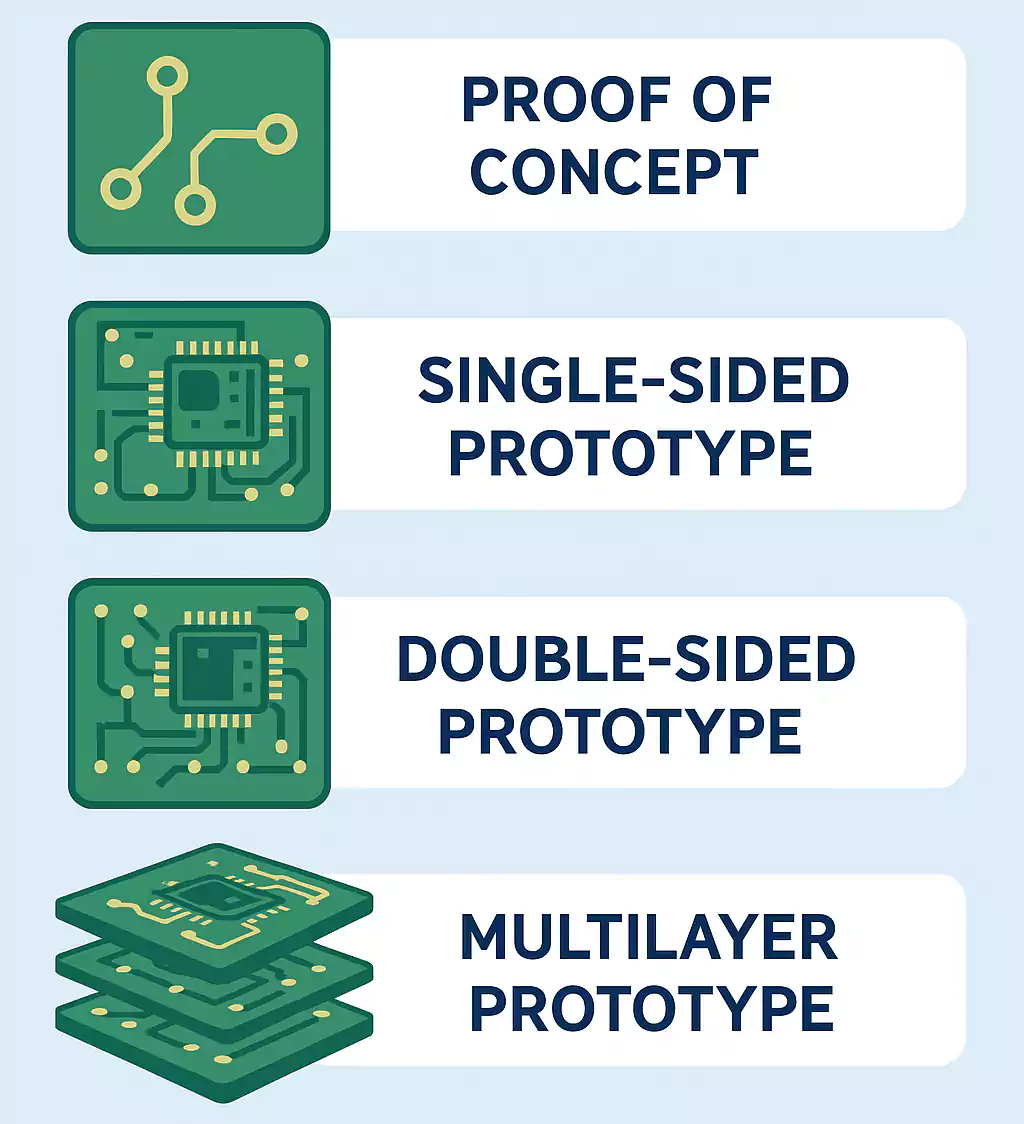

סוגים נפוצים של אב-טיפוס PCB
הנה הסוגים השכיחים שתיתקלו בהם:

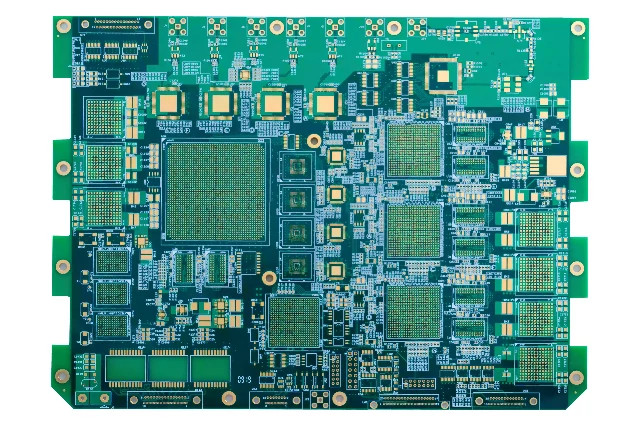

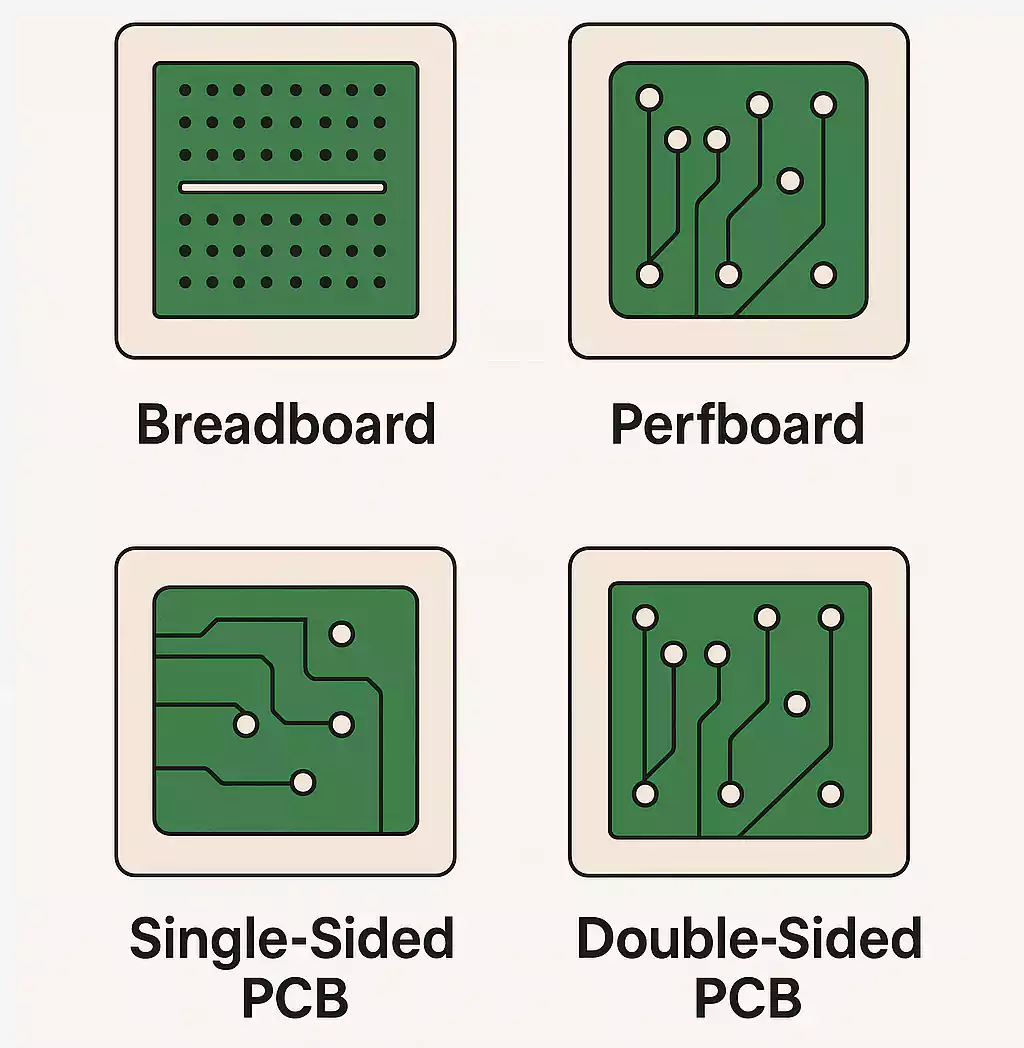

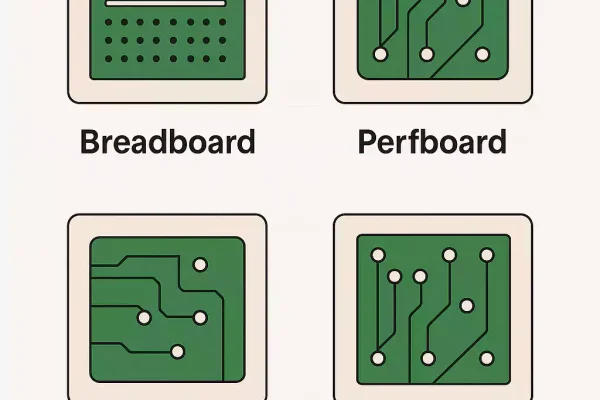

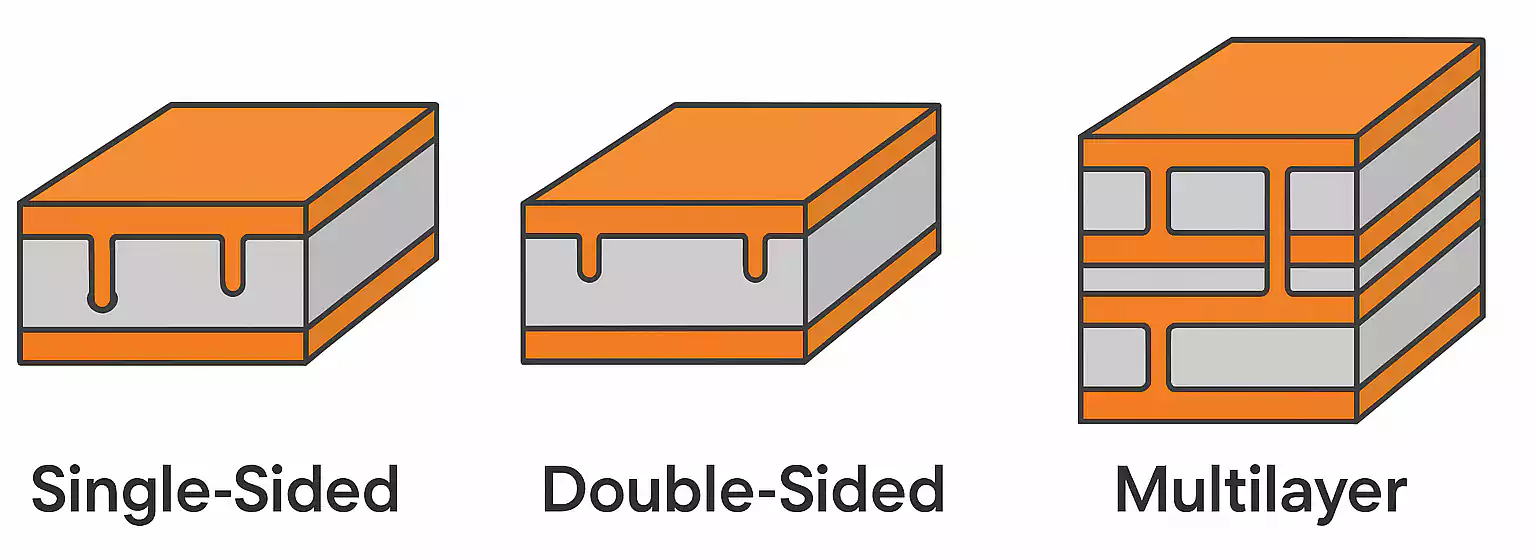

1.PCB חד-צדדי
חיווט נחושת נמצא בצד אחד בלבד של הלוח. מתאים למעגלים פשוטים וזולים ולאימות ראשוני.
2.PCB דו-צדדי
שכבות נחושת בשני הצדדים, מאפשרים ניתוב מורכב יותר. נפוץ באלקטרוניקה צרכנית ובבקרה תעשייתית.
3.PCB רב-שכבתי
כוללים ארבע שכבות ומעלה, משמשים לעיצובים בצפיפות גבוהה, כמו ציוד רפואי, תקשורת או מחשוב.
4.Rigid, Flex, ו‑Rigid-Flex
- קשיח (Rigid) – מבוסס FR-4, השכיח ביותר.
- גמיש (Flex) – מבוסס חומר גמיש לצרכים מכאניים או עיצובים קומפקטיים.
- קשיח-גמיש (Rigid-Flex) – משלב את שניהם, נפוץ במערכות לבישות או תעופה.
5.אב-טיפוס מהיר (Quick-Turn)
אב-טיפוסים עם זמן ייצור קצר (לעיתים תוך 24–72 שעות), אידאליים לבדיקה מהירה או הוכחת היתכנות.
בחירת הסוג הנכון תבטיח שהאב-טיפוס יתאים לדרישות התפקוד והמוצר שלכם.
תהליך אב-טיפוס PCB ב‑Fast Turn PCB
ב‑Fast Turn PCB אנחנו מייעלים את כל תהליך יצירת אב-טיפוס של לוח PCB – מהתכנון ועד ללוחות מוכנים לבדיקה – במהירות, באמינות, ובתמיכה מקצועית.
כך זה עובד:
1.הגשת קבצים ובדיקת DFM
שלחו קבצי Gerber, BOM והערות תכנון. מהנדסינו יבצעו בדיקת ייצור (DFM) מהירה בחינם – לרוב תוך שעתיים.
2.ייצור מדויק
לאחר אישור, נתחיל בייצור תוך שימוש בחומרים תקניים כמו FR-4, Rogers או חומרים גמישים. נתמכים:
- 1–50 שכבות
- רזולוציית 4mil
- קוטר קידוח מינימלי 0.2 מ"מ
- HDI, ויאים קבורים, שליטה באימפדנס ועוד
3.בדיקות איכות
כל אב-טיפוס עובר בדיקות קפדניות:
- AOI – בדיקה אופטית אוטומטית
- X-ray – לבדיקת רכיבי BGA ו‑vias
- ICT – בדיקת חיבוריות ותפקוד
4.שילוח מהיר (Quick Turn)
עם זמני ייצור של עד 3 ימי עסקים, אנו מציעים מהשירותים המהירים ביותר בתעשייה. קיימות גם אופציות שילוח גלובליות.
5.תמיכה שוטפת
צוות התמיכה שלנו זמין 7 ימים בשבוע לשאלות, שינויים ותמיכה טכנית לאורך כל תהליך האב-טיפוס.
טעויות נפוצות באב-טיפוס PCB
גם טעויות קטנות עלולות לגרום לעיכובים, תיקונים חוזרים ובעיות תפקוד. הכרת הנקודות הנפוצות תעזור לכם לשמור על תהליך חלק:
- התעלמות מכללי DFM
רוחב חיווטים נמוך מדי או מרחק לא תקני עלולים לגרום לכשל בייצור. - קבצים חסרים או שגויים
שכבות Gerber חסרות, קובצי קידוח שגויים או BOM לא עדכני עלולים לעכב את התהליך. - חומר שגוי או מבנה שכבות לא מתאים
עלול לגרום לבעיות תרמיות, מכניות או באותות חשמליים. - חוסר התחשבות בהרכבה
עיצוב שלא לוקח בחשבון מרווחי רכיבים, מסכת הלחמה או נגישות לבדיקות – יגרום לבעיות בעת הרכבת הלוחות.
סיכום
אב-טיפוס איכותי של PCB הוא שלב חיוני בפיתוח חומרה מוצלח. הוא מאפשר לבדוק תכנון, לזהות בעיות מוקדם ולחסוך בעלויות הייצור.
בחירה נכונה של סוג האב-טיפוס, הקפדה על עקרונות תכנון, ושיתוף פעולה עם יצרן מקצועי – יובילו אתכם למוצר טוב יותר, בזמן קצר יותר.
ב‑Fast Turn PCB אנחנו מלווים אתכם לכל אורך הדרך – מייצור מהיר ועד בדיקת DFM מקצועית. העלו את הקבצים שלכם היום והתחילו באב-טיפוס שאתם יכולים לסמוך עליו.
