Einführung
In der schnelllebigen Welt der Elektronikentwicklung ist ein PCB-Prototyp der entscheidende erste Schritt zwischen dem Schaltplan am Bildschirm und einem vollständig funktionierenden Produkt. Ob für Unterhaltungselektronik, industrielle Systeme oder IoT-Geräte – ein Prototyp ermöglicht es Ihnen, Ihr Design zu validieren, kostspielige Fehler frühzeitig zu erkennen und einen reibungslosen Übergang zur Serienfertigung sicherzustellen.
Doch was genau ist ein PCB-Prototyp? Warum ist er so wichtig für den Entwicklungsprozess? Und wie wählen Sie den richtigen Prototypentyp oder Hersteller aus?
In diesem Leitfaden erfahren Sie alles Wichtige über PCB-Board-Prototypen – von ihrem Zweck über gängige Typen und Designüberlegungen bis hin zur Optimierung des Prototyping-Prozesses.
Warum Sie einen PCB-Prototyp benötigen
Ein PCB-Board-Prototyp spielt eine zentrale Rolle dabei, Ihre Schaltungsentwicklung zum Leben zu erwecken. Er ermöglicht Funktionstests, die Überprüfung der Designgenauigkeit und das Erkennen potenzieller Probleme – bevor Sie in die Serienproduktion gehen.
Ein Prototyp hilft Ihnen:
- Ihr Design zu validieren – Sicherzustellen, dass das Layout unter realen Bedingungen funktioniert
- Fehler frühzeitig zu erkennen – Probleme wie falsche Leiterbahnen, Bauteilplatzierung oder Signalstörungen
- Die Fertigbarkeit zu verbessern – Sicherzustellen, dass das Design den Anforderungen der Produktion entspricht
- Die Entwicklungszeit zu verkürzen – Schnelle Iterationen beschleunigen den Markteintritt
Kurz gesagt: Ein Prototyp ist ein risikoarmer, wertvoller Schritt für ein erfolgreiches Endprodukt.

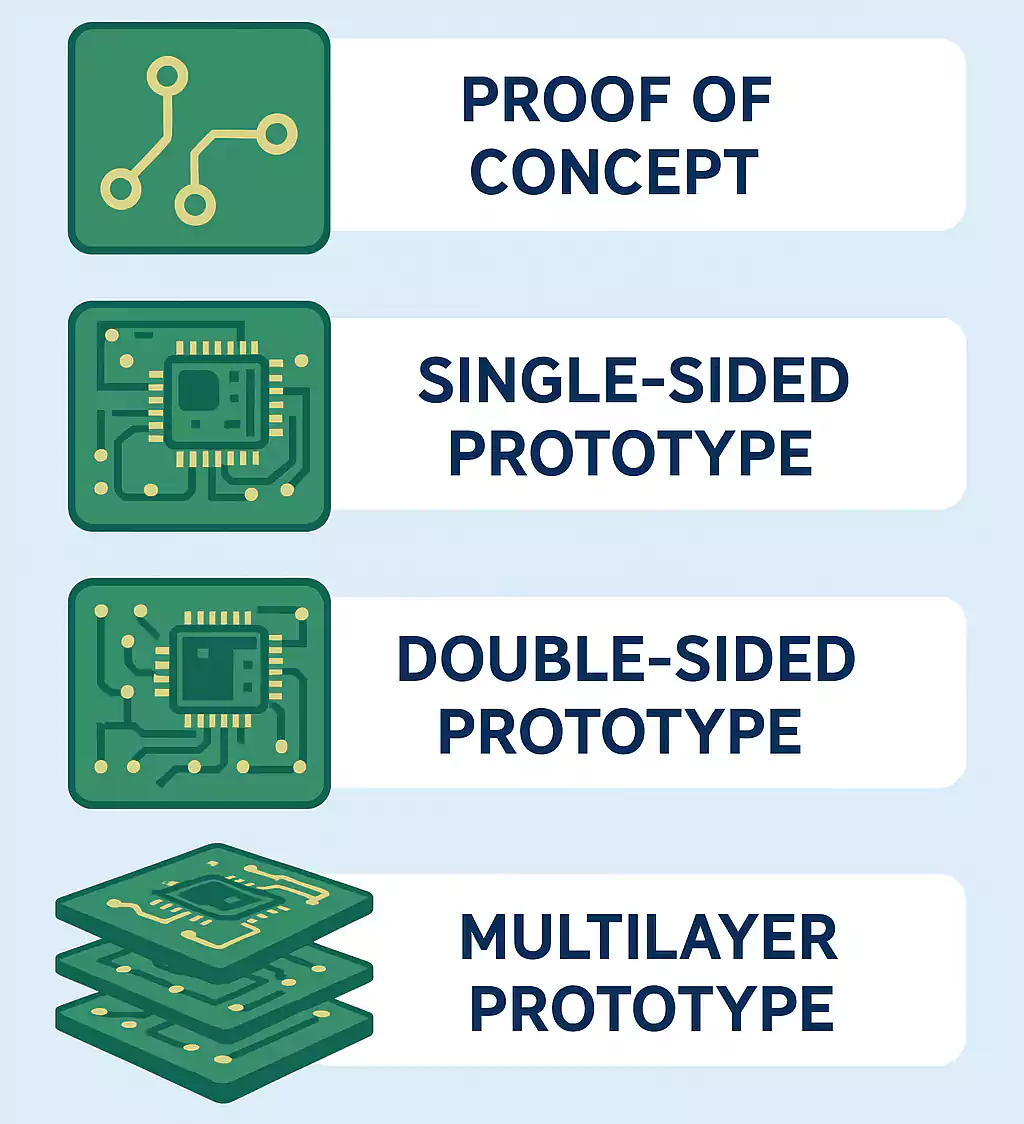

Gängige PCB-Prototyp-Typen
Hier sind die am häufigsten verwendeten PCB-Board-Prototypen:

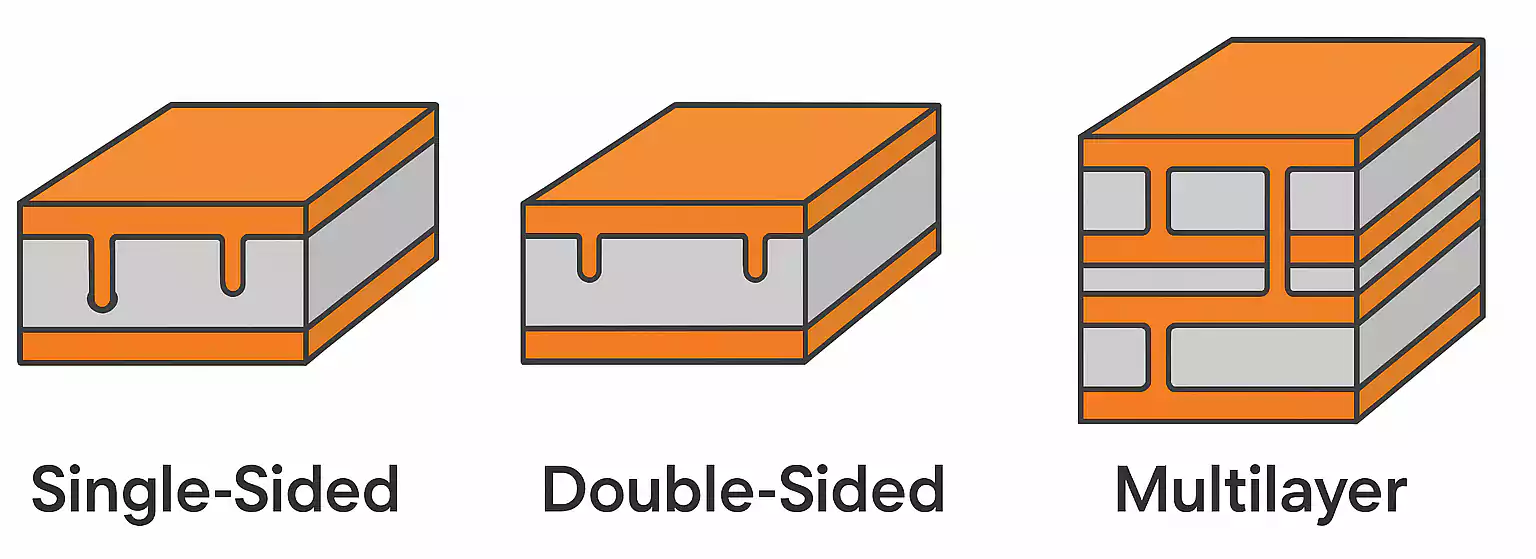

1.Einseitige PCBs
Leiterbahnen nur auf einer Seite – ideal für einfache, kostengünstige Schaltungen und frühe Tests.
2.Zweiseitige PCBs
Leiterbahnen auf beiden Seiten für komplexere Schaltungen – häufig bei Prototypen für Consumer- und Industrieelektronik.
3.Mehrlagige PCBs
Vier oder mehr Lagen – verwendet für hochdichte Designs wie in Kommunikationsgeräten oder Medizintechnik.
4.Starr, Flexibel und Starr-Flex-PCBs
- Starr: Standard-FR4-Platten für die meisten Prototypen
- Flexibel: Für beengte Räume oder dynamische Anwendungen
- Starr-Flex: Kombination aus beiden – häufig in Luftfahrt und Wearables
5.Quick-Turn-Prototypen
Schnell gefertigte Prototypen (oft innerhalb von 24–72 Stunden) für dringende Projekte oder Konzeptnachweise.
Die Wahl des richtigen Typs ist entscheidend, um Ihre Projektziele zu erreichen.
Der PCB-Prototyping-Prozess bei Fast Turn PCB
Bei Fast Turn PCB gestalten wir den gesamten PCB-Board-Prototyping-Prozess effizient, präzise und unterstützend – vom Konzept bis zum testbereiten Board.
So funktioniert’s:
1.Dateiupload & DFM-Prüfung
Einfach Gerber-Dateien, Stücklisten (BOM) und Notizen hochladen – unsere Ingenieure führen innerhalb von 2 Stunden eine kostenlose DFM-Prüfung durch.
2.Präzise Fertigung
Wir fertigen auf Industrie-Niveau mit Materialien wie FR-4, Rogers oder flexiblen Substraten. Unterstützte Technologien:
- 1–50 Lagen
- 4 mil Leiterbahnbreite/-abstand
- 0,2 mm Bohrdurchmesser
- HDI, Blind/Buried Vias, Impedanzkontrolle
3.Qualitätskontrolle
Jeder Prototyp wird streng geprüft:
- AOI (automatische optische Inspektion)
- Röntgenprüfung (BGA/Vias)
- Elektrische Prüfung (ICT)
4.Schnelle Lieferung
Produktionszeiten ab 3 Werktagen – mit Expressoptionen und weltweitem Versand.
5.Laufende Unterstützung
Unser Team ist 7 Tage die Woche für Ihre Fragen, Designänderungen und technische Anliegen verfügbar.
Häufige Fehler beim PCB-Prototyping
Selbst kleine Fehler im PCB-Board-Prototyp können zu Verzögerungen, Nacharbeit oder Funktionsproblemen führen. Diese typischen Fehler sollten Sie vermeiden:
- Missachtung von DFM-Richtlinien
Zu enge Leiterbahnen, fehlerhafte Via-Platzierung usw. können Herstellungsprobleme verursachen. Lassen Sie Ihr Design vorab prüfen. - Unvollständige oder fehlerhafte Dateien
Fehlende Gerber-Lagen, falsche Bohrdateien oder veraltete BOMs verzögern die Produktion. - Falsche Material- oder Lagenwahl
Unpassende Substrate oder Layer-Stackups können die Signalqualität oder Wärmeverteilung beeinträchtigen. - Nicht beachtete Montagevorgaben
Fehlender Platz für Bauteile, unzureichender Lötstopp oder fehlender Testzugang erschweren die Baugruppenfertigung.
Fazit
Ein durchdachter PCB-Prototyp ist entscheidend für eine erfolgreiche Hardwareentwicklung. Er bestätigt die Funktion, reduziert das Risiko und senkt die Gesamtkosten.
Wenn Sie den passenden Prototypentyp wählen, typische Fehler vermeiden und mit einem erfahrenen Hersteller wie Fast Turn PCB zusammenarbeiten, bringen Sie Ihr Produkt schneller und sicherer zur Marktreife.
Laden Sie jetzt Ihre Dateien hoch und starten Sie mit einem zuverlässigen, schnell gelieferten Prototyp – unterstützt durch technische Experten.
