Was ist ein PCB-Drucker?
Ein PCB-Drucker – auch Leiterplatten-Drucker oder PCB Board Printer genannt – ist ein kompaktes Gerät, das elektrische Schaltungen direkt auf ein Substrat druckt, und zwar mit leitfähigen Tinten oder Pasten.
Anstatt Tage auf eine Leiterplattenfabrik zu warten, kannst du innerhalb weniger Stunden eine funktionsfähige Schaltung direkt auf der Werkbank drucken.
Dieser Prozess unterscheidet sich von 3D-Druck, der Kunststoffteile Schicht für Schicht aufbaut. Beim PCB-Druck geht es um funktionierende Elektronik, nicht um mechanische Strukturen. Ziel ist es, Leiterbahnen, Pads und in manchen Fällen Vias zu formen, die Bauteile elektrisch verbinden.
PCB-Druck vs. 3D-Druck
Auch wenn die Begriffe ähnlich klingen, sind PCB-Druck und 3D-Druck grundverschieden. Die Tabelle zeigt die wichtigsten Unterschiede:
| Kriterium | PCB-Druck | 3D-Druck |
|---|---|---|
| Zweck | Erzeugt elektrische Schaltungen | Baut 3D-Strukturen/Gehäuse |
| Materialien | Leitfähige Tinten/Pasten, Metall-Nanopartikel | PLA, ABS, Harz, Nylon usw. |
| Substrat | FR-1, FR-4, PET, Papier, flexible Folien | Das gedruckte Kunststoffteil selbst |
| Genauigkeit | ~100 µm Leiterbahn/Abstand (modellabhängig) | ±0,1–0,5 mm geometrisch |
| Schichten | Meist 1–2 (teils begrenzte Multilayer-Optionen) | Viele physische Schichten |
| Ergebnis | Funktionsfähiger Schaltungs-Prototyp | Physische Form, nicht leitfähig |
| Preisspanne | 3.000–25.000 USD+ | 200–2.500 USD |
PCB-Drucker stehen für Tempo, Kontrolle und Datenschutz. Ingenieur:innen können am selben Tag entwerfen, drucken, testen und nachbessern – ohne IP offenzulegen oder Versandkosten zu zahlen. 3D-Drucker sind dagegen ideal für Gehäuse und Vorrichtungen, nicht für funktionierende Schaltungen.
So funktioniert ein Desktop-PCB-Drucker
Der Workflow ist nach der Ersteinrichtung überraschend einfach:
- Schaltung entwerfen in ECAD (z. B. KiCad, Altium, Eagle).
- Gerber-Dateien exportieren – der Fertigungsstandard.

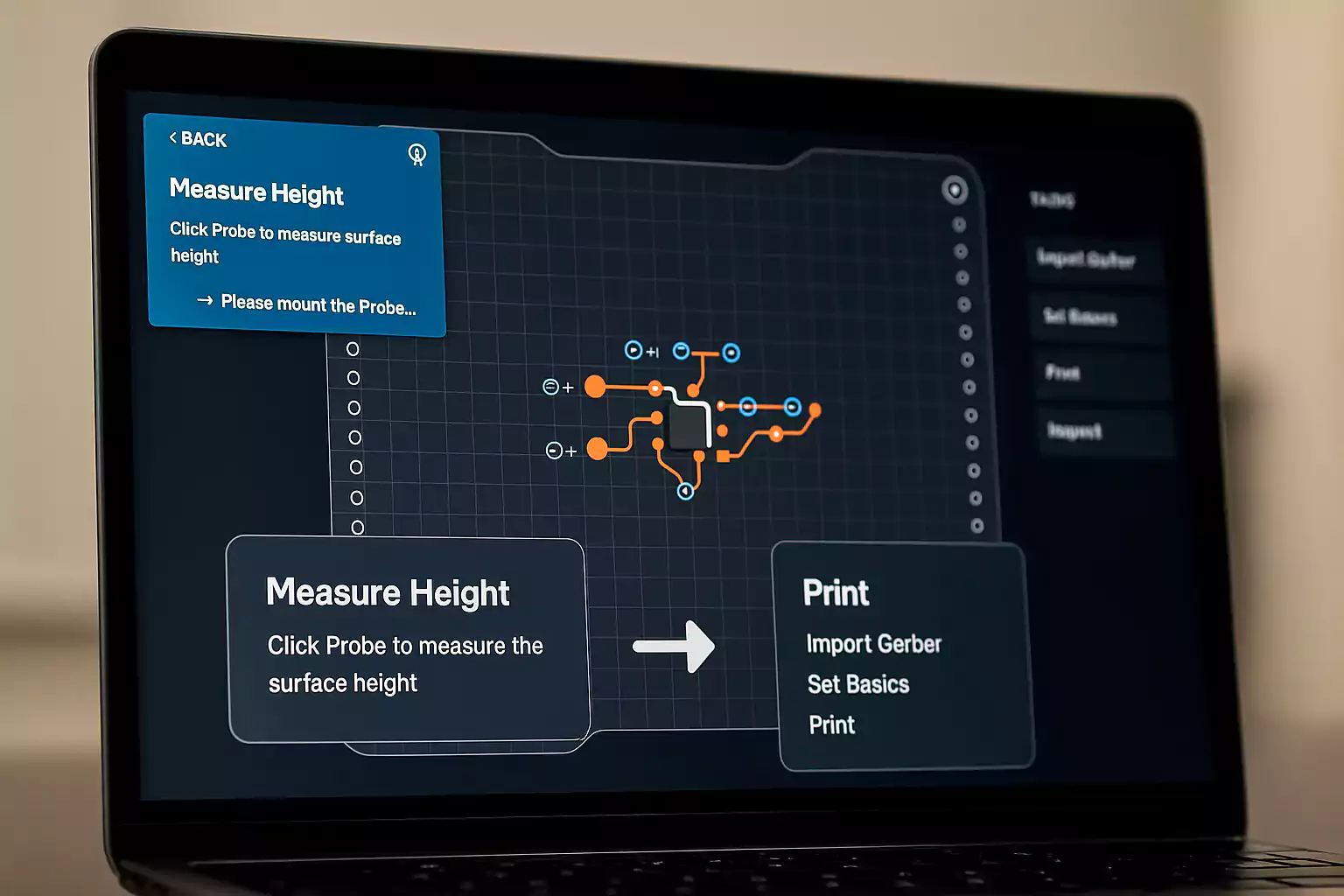

- Gerber importieren in die Software des Druckers.

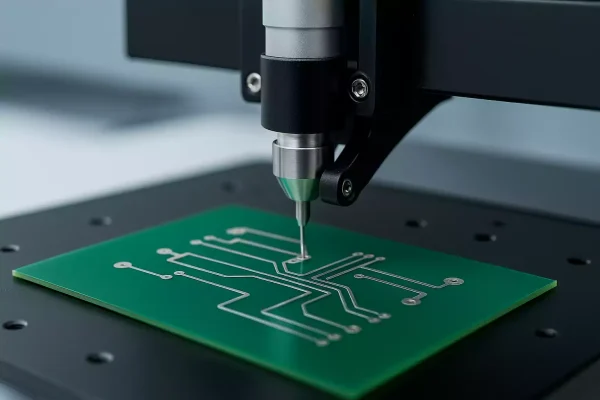

- Leitfähige Tinte auftragen durch eine feine Düse (DIW: Direct Ink Writing).
- Aushärten/Sintern der Leiterbahnen, meist per kontrollierter Erwärmung.
- Optional: Lotpaste dispensieren und Reflow-Löten direkt auf derselben Plattform.
- Testen & Nacharbeiten mit Tastköpfen oder Multimeter.
Beispiel: Der Voltera V-One kombiniert Drucken, Lotpasten-Dispensen und Reflow in einem Gerät und bietet sogar einen kleinen Bohr-Aufsatz für THT-Bauteile.
Wer setzt PCB-Drucker ein?
PCB-Drucker sind nicht für die Massenfertigung gedacht. Sie glänzen dort, wo Zeit und Flexibilität wichtiger sind als Stückkosten.
1) Hochschulen und Labore
Ideal für praxisnahe Lehre und Forschung. Studierende können in einer Sitzung kleine Schaltungen entwerfen und drucken.
2) Hardware-Startups & F&E-Teams
Bei täglichen Iterationen bremst jede Wartezeit von zwei bis drei Tagen. Ein Desktop-PCB-Drucker ermöglicht sofortige Tests und schnellere Kurswechsel.
3) Vertrauliche oder sicherheitskritische Projekte
Manche Designs dürfen nicht an externe Lieferanten gehen. In-house-Druck hält Daten offline und im eigenen Labor.
In all diesen Fällen zählen neben der Geschwindigkeit vor allem Unabhängigkeit und Kontrolle über die Prototypen-Pipeline.
Wichtige Kaufkriterien
Nicht jeder PCB-Drucker ist gleich. Auf diese Spezifikationen kommt es wirklich an:

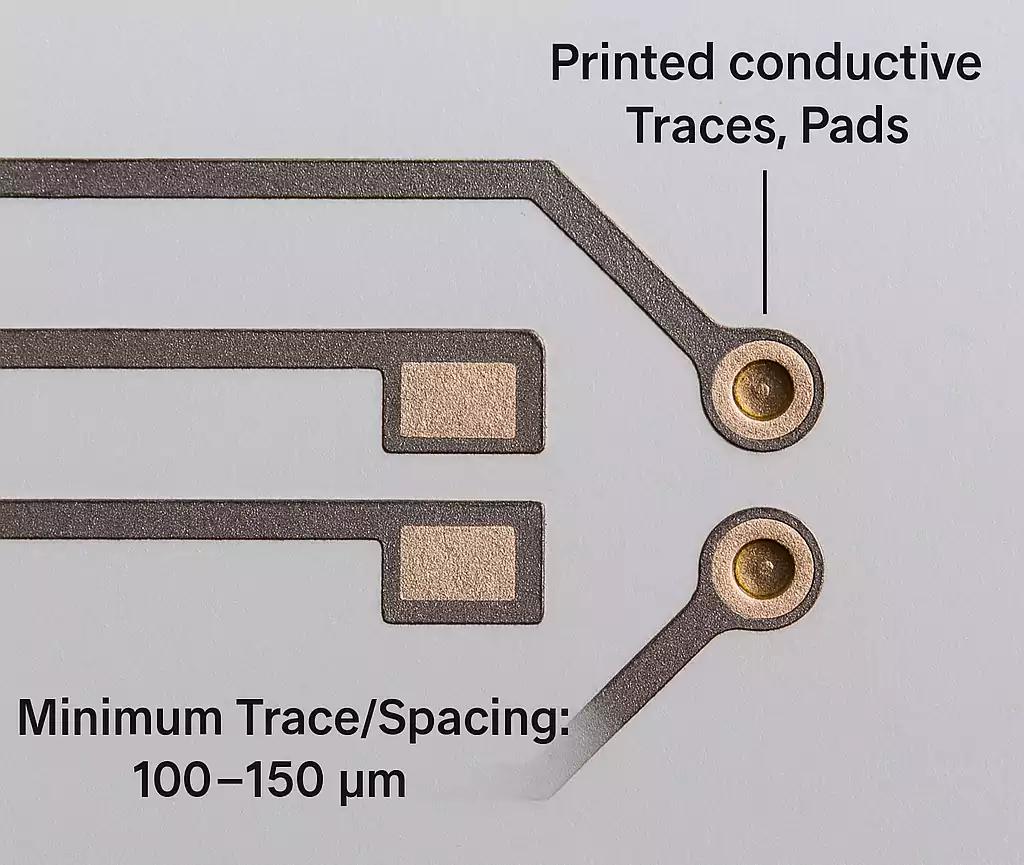

- Minimale Leiterbahn/Abstand: Bestimmt die Packungsdichte. Hobby-Modelle ~150 µm; fortgeschrittene Systeme <100 µm.
- Unterstützte Lagenzahl: Meist ein- oder zweiseitig.
- Substrat-Kompatibilität: FR-1, FR-4, Kapton, PET, Papier, Textil – thermische Eignung & Haftung prüfen.
- Eigenschaften der leitfähigen Tinte: Niedrige Resistivität (hohe Leitfähigkeit), gute Haftung, passende Aushärtetemperatur.
- Vias & Durchkontaktierung: Leitfähiger Epoxidpunkt oder Mini-Niete zur Verbindung beider Seiten.
- Lotpasten- und Reflow-Fähigkeit: Vorteilhaft für eine „Design→Druck→Löten“-Station.
- Arbeitsfläche: Maximal druckbare Platinengröße.
- Software-Kompatibilität: Gerber, Excellon und gängige ECAD-Exporte.
- Wartung & Verbrauch: Tintenpatronen sind kostenrelevant – laufende Kosten einplanen.
- Support & Schulung: Gute Tutorials und schneller Tech-Support sparen viel Zeit.
Kosten & TCO: Besitzen vs. Auslagern
Klartext: PCB-Drucker sind nicht billig. Einstieg ab 3.000–4.000 USD, High-End-Systeme >25.000 USD. Hinzu kommen:
- Tinten/Pasten-Nachfüllungen (oft 50–100 USD pro Kartusche)
- Substrat-Panels
- Wartungskits/Druckköpfe
- Kalibrierzeit und Bedienaufwand
Im Vergleich dazu kosten schnelle externe Prototypen je nach Größe, Lagenzahl und Finish ab ca. 5–20 USD pro Platine, Express-Versand in 2–4 Tagen.
Wann lohnt sich ein PCB-Drucker finanziell?
- Bei Dutzenden Iterationen pro Monat amortisiert sich das Gerät.
- Tests am selben Tag oder IP-Vertraulichkeit wiegen Stückkosten auf.
- Für seltene Prototypen bleibt Auslagern meist deutlich günstiger.
Kurz: Sieh den Drucker als Investition in Entwicklungstempo, nicht als Ersatz für die komplette Fertigung.
Häufige Missverständnisse & Grenzen
PCB-Drucker sind stark, haben aber klare Limits – überzogene Erwartungen führen zu Frust.
- Kein Ersatz für professionelle Leiterplattenwerke
Komplexe Boards (Multilayer, High-Speed, Impedanz-kontrolliert) brauchen galvanische Kupferbeschichtung, Lötstopplack, ENIG-Finish etc. - Oberfläche & Haltbarkeit weichen ab
Gedruckte Leiterbahnen sind oft dicker und weniger homogen als geätztes Kupfer; Tinten oxidieren schneller und haben höheren Widerstand. - Vias & beidseitige Ausrichtung sind heikel
Manuelles Füllen oder Nieten erhöht Aufwand und Ausfallrisiko, wenn es nicht sauber erfolgt. - Verbrauchsmaterialien sind entscheidend
Jede Tinte hat eigene Aushärtetemperatur und Haltbarkeit. Unpassende Kombinationen führen zu Delamination oder schlechter Leitfähigkeit.
Lohnt sich ein PCB-Drucker? Praxis-Pro & Kontra
Wie jedes Engineering-Tool bietet ein PCB-Drucker Stärken und Trade-offs. Wer beides kennt, entscheidet besser.
Vorteile
- Prototyp & Test am selben Tag: Von der Idee zur funktionierenden Platine in Stunden.
- Volle Kontrolle & Datenschutz: Dateien bleiben intern.
- Kreative Materialien: Flexibel, transparent oder textil – neue Anwendungsfelder.
- Schnelle Iteration: Testen, ändern, neu drucken – ohne Versandwartezeit.
Nachteile
- Hohe Anschaffungskosten: Von wenigen Tausend bis Zehntausende Euro/Dollar.
- Begrenzte Komplexität: Ideal für einfache, dünnlagige Boards – nicht für dichte Multilayer.
- Laufende Wartungskosten: Tinten, Düsen & Co. verursachen wiederkehrende Ausgaben.
- Keine High-End-Finishes: Kein Lötstopplack, keine Metallisierung/ENIG wie aus dem Werk.
Fazit
Wer den PCB-Drucker als Rapid-Prototyping-Werkzeug sieht, erlebt einen echten Produktivitätsschub.
Wer erwartet, damit eine komplette Leiterplattenfabrik zu ersetzen, wird enttäuscht.
Für die meisten Teams ist der Hybrid-Ansatz ideal: frühe Iterationen In-house drucken, anschließend die Finalversion extern fertigen lassen – für Produktionsqualität. Das bringt genau die Flexibilität und Kontrolle, die moderne Hardware-Entwicklung braucht.
FAQ
1) Kann ein PCB-Drucker Multilayer-Boards herstellen?
Einige High-End-Systeme schaffen begrenzte Mehrlagenstrukturen mit Isolier- und Leitfähigkeits-Tinten. Jenseits von zwei Lagen sinken jedoch Zuverlässigkeit und Wirtschaftlichkeit. Für Anspruchsvolles ist Auslagern meist besser.
2) Wie klein sind Leiterbahn/Abstand?
Abhängig von Gerät und Tinte: Desktop-Modelle liegen typischerweise bei 100–150 µm, Industrieanlagen sind feiner.
3) Lötstopplack oder durchkontaktierte (plated) Bohrungen drucken?
Derzeit nein. Desktop-Geräte erzeugen meist nur Leiterbahnen und Pads. Schutzschichten kann man ggf. manuell aufbringen.
4) PCB-Druck mit 3D-Druck kombinieren?
Ja. Viele Labore drucken eine Basis/ein Gehäuse im 3D-Druck und legen danach Leiterbahnen obenauf – ideal für Embedded- und Wearable-Elektronik.
5) Beste Option bei knappem Budget?
Bei seltenen Prototypen: Schnelldienst-Fertiger nutzen. Bei häufiger Iteration oder nötiger In-house-Vertraulichkeit: Investition in einen Desktop-PCB-Drucker erwägen.
Schlusswort
Ein PCB-Drucker bringt die Elektronikfertigung näher an den Schreibtisch – so wie 3D-Druck es vor Jahren für Mechanik getan hat.
Sein eigentlicher Zweck: Tempo und Exploration, nicht Massenproduktion. Nutze ihn, um Ideen sofort zu testen, zu lehren, zu innovieren – und schneller aus Fehlern zu lernen. Für fertige, mehrlagige Platinen in Produktionsqualität bleibt dein Leiterplattenhersteller die beste Adresse.
Mit den richtigen Erwartungen kann ein PCB-Drucker deinen Workflow spürbar verändern – und Prototyping so schnell und kreativ machen wie ein Klick auf „Drucken“.
