شرح لوحة الدوائر المطبوعة بالنحاس السميك: الفوائد، مقارنة 1 أونصة بالنحاس الثقيل، وكيفية اختيار السماكة المناسبة

المقدمة

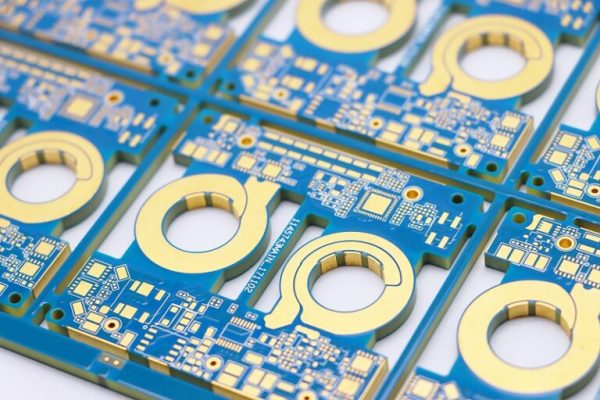

تدفع الأجهزة الإلكترونية الحديثة حدود الطاقة والأداء، خاصة في صناعات مثل السيارات، والتحكم الصناعي، والطاقة المتجددة. غالبًا ما تعجز لوحات الدوائر التقليدية ذات سماكة النحاس 1 أونصة عن تلبية متطلبات التيار العالي أو التبديد الحراري لهذه التطبيقات المتقدمة. وهنا يأتي دور لوحات الدوائر المطبوعة بالنحاس السميك (Thick Copper PCB)، والمعروفة أيضًا باسم لوحات النحاس الثقيل (Heavy Copper PCB).

تم تصميم هذه اللوحات بطبقات نحاس أكثر سماكة بكثير من اللوحات التقليدية، ما يمنحها قدرة أعلى على نقل التيار، وتحسين إدارة الحرارة، وقوة ميكانيكية أكبر.

في هذه المقالة، سنوضح ما هي لوحات النحاس السميك، كيف تختلف عن لوحات 1 أونصة التقليدية، ومتى ينبغي التفكير في استخدامها.

ما هي لوحة النحاس السميك؟

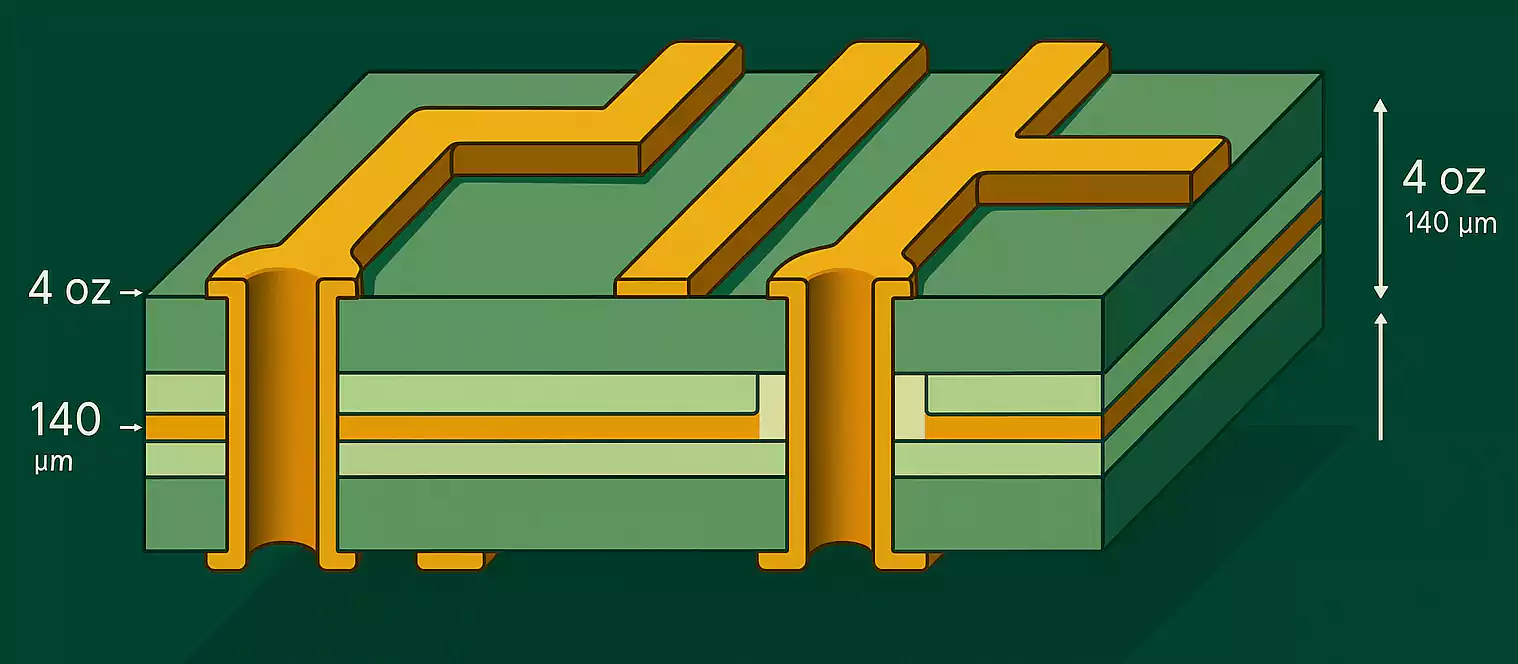

لوحة النحاس السميك (Thick Copper PCB)، أو ما تعرف بـ Heavy Copper PCB، هي لوحة دوائر مطبوعة تحتوي على طبقات نحاس أكثر سماكة من المعيار الصناعي. بينما تستخدم أغلب اللوحات التقليدية نحاسًا بسماكة 1 أونصة (أي ما يعادل 35 ميكرون أو 1.4 ميل)، فإن لوحات النحاس السميك تستخدم عادة 2 أونصة، 3 أونصة، أو حتى 10 أونصات لكل قدم مربع.

يشير مصطلح "أونصة" إلى وزن النحاس الموزع على قدم مربع واحدة. كلما زادت السماكة، زادت قدرة اللوحة على تحمل التيارات العالية، وتبديد الحرارة بفعالية، ومقاومة الإجهاد الميكانيكي. ولهذا تُستخدم هذه اللوحات على نطاق واسع في التطبيقات عالية القدرة والموثوقية.

بالمعنى العملي، تم تصميم لوحات النحاس السميك لتقديم أداء متميز في الأماكن التي قد تفشل فيها اللوحات التقليدية، مثل محولات الطاقة، أنظمة إدارة البطارية (BMS)، وحدات تحكم المحركات، ومصادر الطاقة الصناعية.

شرح سماكة النحاس 1 أونصة

في تصنيع لوحات الدوائر، تعتبر سماكة النحاس 1 أونصة هي المعيار الصناعي لأغلب اللوحات العامة. لكن ماذا تعني "1 أونصة" تحديدًا؟

يشير المصطلح إلى وزن أونصة واحدة من النحاس موزعة بالتساوي على قدم مربع واحدة. هذا يعادل سماكة تقريبية تبلغ 1.37 ميل (0.00137 إنش) أو 35 ميكرون. وتُستخدم لأنها توفر توازنًا جيدًا بين التكلفة وسهولة التصنيع والأداء الكهربائي، ولهذا فهي شائعة في الطبقات الإشارية والتصاميم منخفضة القدرة والإلكترونيات الاستهلاكية.

ومع ذلك، فإن النحاس بسماكة 1 أونصة له حدود في التيار والحرارة. غالبًا ما يدعم من 10 إلى 20 أمبير، حسب عرض المسار وما إذا كان في طبقة داخلية أو خارجية. وفي التطبيقات عالية القدرة أو التي تنتج حرارة كبيرة، قد لا تكون 1 أونصة كافية.

في هذه الحالات، يبدأ المصممون بالتوجه نحو 2 أونصة، 3 أونصة أو أكثر لتحسين تدفق التيار، تقليل الفقد المقاومي، وتحسين المتانة. فهم حدود 1 أونصة أمر أساسي عند اختيار السماكة المناسبة للوحة، خاصة في البيئات الصناعية أو المعقدة.

لماذا تختار لوحات النحاس السميك؟

تُعد لوحات النحاس السميك الخيار الأمثل عندما تتجاوز متطلبات التصميم قدرة النحاس القياسي بسماكة 1 أونصة.

فيما يلي الأسباب الرئيسية لاستخدام لوحات النحاس السميك:

1. قدرة أعلى على حمل التيار

كلما زادت سماكة النحاس، زادت قدرة المسار على نقل التيار بأمان. تتراوح لوحات النحاس السميك بين 2 و10 أونصات، وهي مثالية لتطبيقات مثل محركات الطاقة، محولات التيار، وأنظمة إدارة البطاريات، حيث قد تفشل اللوحات التقليدية.

2. إدارة حرارية محسّنة

تساعد الطبقات النحاسية السميكة على تبديد الحرارة بشكل أكثر كفاءة، مما يقلل من النقاط الساخنة ويطيل عمر المكونات—وهو أمر حاسم لأداء النظام.

3. قوة ميكانيكية محسّنة

توفر مسارات النحاس الثقيل والفتحات المطلية قوة إضافية للوحة، مما يجعلها أكثر مقاومة للتغيرات الحرارية والاهتزازات والإجهاد الميكانيكي، وهي مثالية لظروف التشغيل القاسية مثل السيارات والطيران.

4. تصميم موفّر للمساحة

يمكن للمصممين استخدام نحاس أكثر سماكة بدلاً من توسيع المسارات أو إضافة مشتتات حرارية خارجية، ما يساعد في تصغير حجم اللوحة وتبسيط التصنيع.

5. موثوقية طويلة الأجل

تتميز لوحات النحاس السميك بعمر أطول، وتُستخدم بشكل شائع في الأنظمة الحرجة التي لا تتحمل الفشل، حيث تضمن البنية القوية أداءً ثابتًا بمرور الوقت.

نصائح التصميم للوحات النحاس السميك

يتطلب تصميم لوحات النحاس السميك استراتيجيات تخطيط خاصة لضمان الأداء وسهولة التصنيع. إليك أهم النصائح:

• استخدم عرض مسار مناسب
  كلما زادت سماكة النحاس، يجب أن يكون عرض المسار أوسع لتفادي السخونة الزائدة. استخدم دليل IPC-2221 أو الحاسبات المناسبة.
• زيادة التباعد بين المسارات
  يتطلب النحاس السميك تباعدًا أكبر لتفادي القِصر وضمان جودة النقش، خاصةً مع 3 أونصة أو أكثر.
• تصميم فتحات قوية (Vias)
  يجب أن تكون الفتحات كبيرة بما يكفي ومطلية جيدًا لتحمل التيارات العالية والإجهاد الحراري. استخدم تقنيات مثل Via-in-pad عند الحاجة.
• توازن سماكات النحاس بين الطبقات
  عدم التوازن في السماكة يمكن أن يؤدي إلى تشوه اللوحة أثناء التصفيح. حافظ على توزيع متماثل.
• مراعاة سماكة اللوحة الإجمالية
  النحاس السميك يزيد من سماكة اللوحة الكلية، لذا تأكد أن التصميم الميكانيكي يدعم ذلك، خصوصًا في الموصلات والأغلفة.

اعتبارات التصنيع للوحات النحاس السميك

يتطلب تصنيع لوحات النحاس السميك (2 أونصة، 3 أونصة أو أكثر) تخطيطًا دقيقًا لتحقيق الأداء الكهربائي وسهولة الإنتاج. إليك أبرز النقاط:

• اختيار سماكة النحاس
  اختر وزن النحاس حسب مقدار التيار المطلوب. على سبيل المثال، يمكن لـ 2 أونصة تحمل عادة 20–30 أمبير في الطبقات الخارجية مع إدارة حرارية مناسبة.
• عرض وتباعد المسارات
  تتطلب السماكات الأكبر مسارات أعرض وتباعدًا أكبر لضمان جودة النقش وتقليل الضغط الحراري. استخدم معايير IPC-2221 كنقطة انطلاق.
• إدارة الحرارة
  استخدم فتحات حرارية (thermal vias)، مناطق نحاسية واسعة، أو مشتتات حرارية في التصميم لتبديد الحرارة بكفاءة.
• التوازن الميكانيكي
  حافظ على توازن توزيع النحاس بين الطبقات لمنع التواء اللوحة أثناء الضغط الحراري، وضمان استقرارها على المدى الطويل.

كيفية اختيار سماكة النحاس المناسبة

الخاتمة

توفر لوحات الدوائر المطبوعة بالنحاس السميك مزايا واضحة مقارنة باللوحات التقليدية، مثل قدرتها على تحمل التيار العالي، وتقليل تراكم الحرارة، وزيادة الموثوقية في التطبيقات الشاقة.

ومع تطور الإلكترونيات نحو طاقة أعلى ومساحات أكثر تقييدًا، أصبحت هذه اللوحات ضرورية في أنظمة الطاقة، والإلكترونيات الخاصة بالسيارات، والمعدات الصناعية، وغيرها.

إن اختيار وزن النحاس المناسب، والعمل مع مصنع يمتلك خبرة في تصنيع لوحات النحاس السميك، يضمن أن يقدم تصميمك الأداء المطلوب تحت ظروف التشغيل الواقعية.
