عندما نتحدث عن لوحات الدوائر المطبوعة، تبقى لوحات FR-4 الخيار الافتراضي في الصناعة. فهي منخفضة التكلفة وموثوقة وتناسب معظم التطبيقات العامة—من الإلكترونيات الاستهلاكية إلى أنظمة التحكم الصناعية. ومع ذلك، ليست FR-4 حلًا يصلح لكل الحالات. ففهم ماهية FR-4 وحدودها، ومتى يجب التحول إلى مواد أخرى، يساعدك على تصميم لوحات أكثر متانة وأفضل أداءً.
ما هي FR-4 ولماذا هي شائعة جدًا؟
مصطلح FR-4 يعني الدرجة 4 ذات مقاومة اللهب (Flame Retardant).
إنها مادة مركّبة من قماش ألياف زجاجية منسوجة مغموسة براتنج إيبوكسي، تتميز بالقوة والعزل الكهربائي. تشير “FR” إلى مطابقة المادة لمعيار UL94 V-0 لمقاومة اللهب، أي أنها لا تستمر في الاشتعال بعد إزالة مصدر النار.
ببساطة، تمثّل FR-4 الهيكل الحامل لمعظم لوحات الـPCB: تثبّت طبقات النحاس، وتوفر الصلابة الميكانيكية، وتمنع التشوهات أو القصر الكهربائي أثناء التشغيل.
وبفضل توازنها الممتاز بين التكلفة والمتانة والأداء الكهربائي، أصبحت FR-4 أكثر مواد الـPCB استخدامًا عبر جميع قطاعات التصنيع الإلكتروني.
ممَّ تتكون لوحات الدوائر المطبوعة؟
جميع لوحات الـPCB—بغض النظر عن تعقيدها—تشترك في البنية الأساسية نفسها:
- رقائق النحاس: الطبقة الموصلة التي تنقل الإشارات.
- المادة القاعدية (FR-4 أو غيرها): طبقة عازلة داعمة تفصل بين طبقات النحاس.
- قناع اللحام (Solder Mask): طبقة حماية تمنع الأكسدة وقصر الدوائر.
- الطباعة الحريرية (Silkscreen): لاسم القطع وأرقامها والعلامات الإرشادية.
- إنهاء السطح (مثل ENIG، OSP، HASL): يحافظ على قابلية لحام المساحات النحاسية المكشوفة.
في أغلب اللوحات متعددة الطبقات، تتكون الـCore والـPrepreg من FR-4، لتشكّلا “سندويتش” من طبقات النحاس والعازل. لذلك تُستخدم عبارات مثل “PCB FR-4 material” و“FR-4 PCB board” للدلالة على اللامينات الصلبة القياسية في تصنيع الـPCB.
خصائص مادة FR-4 الأهم للمصمّم
قد تختلف القيم الدقيقة باختلاف نسبة الراتنج ونوع القماش الزجاجي وعملية التصنيع، لكن هذه هي النقاط التي تهمك أثناء الاختيار:
1) درجة التحوّل الزجاجي (Tg)
هي درجة الحرارة التي ينتقل عندها الراتنج من حالة صلبة إلى لَدِنة.
- FR-4 القياسية: حوالي 130–140 °م
- FR-4 عالية الـTg: حوالي 170–200 °م
كلما ارتفعت Tg تحسّنت مقاومة الحرارة وتحمّل دورات إعادة اللحام. في عمليات خالٍ من الرصاص أو عند تكرار إعادة اللحام، اختر FR-4 عالية الـTg.
2) ثابت العزل (Dk) ومعامل الفقد (Df)
يصفان سلوك المادة عند الترددات العالية:
- Dk النموذجي: 3.8–4.8
- Df النموذجي: 0.015–0.025
FR-4 مناسبة للترددات المنخفضة إلى المتوسطة. أمّا لتطبيقات RF أو السرعات الرقمية العالية، فخسائر FR-4 تصبح ملحوظة—وهنا تتفوق مواد مثل PTFE أو الل laminates منخفضة الفقد.
3) سُمك اللوحة وسُمك النحاس
- سماكات شائعة للّوحة: 1.6 مم، 1.0 مم، 0.8 مم
- أوزان نحاس شائعة: 0.5 أونصة، 1 أونصة، 2 أونصة لكل قدم²
النحاس الأكثر سُمكًا يتحمّل تيارات أعلى ويُحسّن تشتيت الحرارة، لكنه يصعّب الحصول على مسارات دقيقة. غالبًا ما تكون 1 أونصة نحاس مع 1.6 مم FR-4 خيارًا قياسيًا جيدًا للوحات ذات 4 أو 6 طبقات.
4) التوصيل الحراري
تملك FR-4 توصيلًا حراريًا منخفضًا (~0.3 W/m·K).
وهذا يكفي للأجهزة منخفضة الاستهلاك، لكنّه غير كافٍ لـLEDs عالية القدرة أو محولات القدرة. في هذه الحالات تُعد ألواح الألمنيوم (IMS) أو المعادن الأساس مناسبة أكثر.
5) مقاومة اللهب والصلابة
تستوفي FR-4 معيار UL94 V-0، وتوفر صلابة ميكانيكية ممتازة وثباتًا أبعاديًا تحت إجهادات حرارية وميكانيكية معتدلة.
مرجع سريع: مواصفات FR-4 الشائعة
| الخاصية | النطاق النموذجي | الأثر على التصميم |
|---|---|---|
| Tg (°م) | 130–200 | تحمّل الحرارة، موثوقية إعادة اللحام |
| Dk | 3.8–4.8 | سرعة الإشارة، ضبط الممانعة |
| Df | 0.015–0.025 | خسائر التردد العالي |
| التوصيل الحراري | ~0.3 W/m·K | تبديد الحرارة |
| امتصاص الماء | ≤ 0.15% | الاستقرار في الرطوبة |
| مقاومة اللهب | UL94 V-0 | متطلبات السلامة |
متى تكون FR-4 الخيار الصحيح… ومتى لا تكون كذلك؟
✅ استخدم FR-4 عندما:
- يعمل تصميمك عند ترددات/سرعات متوسطة (دوائر رقمية/تناظرية/تحكم).
- تحتاج مرونة في عدد الطبقات (حتى ~10 طبقات).
- التكلفة والتوفّر عوامل حاسمة.
- درجة التشغيل أقل من 130–150 °م.
⚠️ تجنّبها أو ارتقِ بموادك عندما:
- لديك إشارات RF أو سرعات GHz؛ Df في FR-4 مرتفع لمسارات ممانعة مضبوطة طويلة.
- تحتاج تشتيتًا حراريًا عالي الفعالية (إضاءة LED عالية القدرة، وحدات قدرة).
- تواجه دورات حرارية قاسية (سيارات/فضاء): فكّر في FR-4 عالية الـTg أو السيراميك.
FR-4 مقارنة بمواد PCB الأخرى

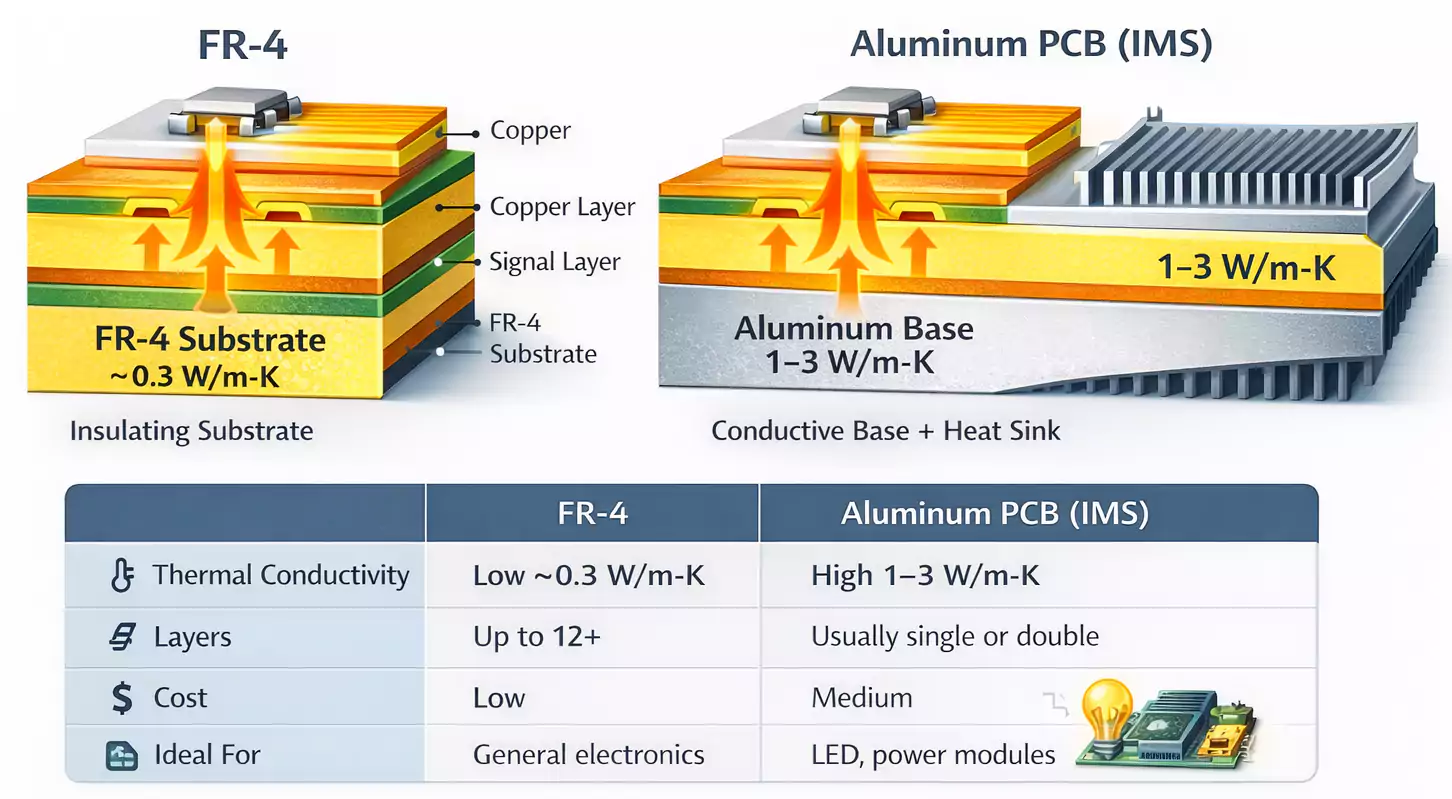

FR-4 مقابل ألواح الألمنيوم (IMS)
| الجانب | FR-4 | ألمنيوم (IMS) |
|---|---|---|
| التوصيل الحراري | منخفض (~0.3 W/m·K) | مرتفع (1–3 W/m·K) |
| عدد الطبقات | حتى 12+ | غالبًا طبقة أو طبقتان |
| التكلفة | منخفضة | متوسطة |
| الوزن | أخف | أثقل |
| مثالي لـ | إلكترونيات عامة | LED، القدرة، حلول حرارية |
توفّر ألواح الألمنيوم تشتيت حرارة ممتازًا وثباتًا ميكانيكيًا جيدًا، بينما تبقى FR-4 مهيمنة لدوائر الإشارات/المنطق ذات السخونة المنخفضة.
FR-4 مقابل المواد عالية التردد (PTFE، Rogers…)
| الجانب | FR-4 | PTFE / Rogers |
|---|---|---|
| Dk | 3.8–4.8 | 2.2–3.2 |
| Df | 0.015–0.025 | < 0.005 |
| سهولة التصنيع | سهلة | أكثر تطلبًا |
| التكلفة | منخفضة | مرتفعة |
| مثالي لـ | رقمي/تناظري عام | RF، ميكروويف، 5G، رادار |
إن كان تصميمك يعمل ضمن نطاق GHz أو يتطلب ضبط ممانعة دقيقًا، فترقية المادة إلى منخفضة الفقد خطوة منطقية. لغير ذلك، تبقى FR-4 حلًا عمليًا واقتصاديًا.
كيف تختار السُمك وتراصّ الطبقات في FR-4؟
يؤثر سماك اللوحة ووزن النحاس على الممانعة والصلابة والتوافق مع الموصلات والحاويات.
توصيات شائعة:
- 1.6 مم مع 1 أونصة نحاس — القياسي لمعظم لوحات 4 و6 طبقات.
- 1.0 مم أو 0.8 مم — للوحدات المدمجة أو الحساسة للوزن.
- 2 أونصة نحاس — لتيار أعلى أو أداء حراري أفضل (مع مراعاة عرض المسارات).
سيساعدك المصنع في اختيار Core/Prepreg قياسية تحقق الممانعة المستهدفة. شاركهم أهداف التراصّ: طبقات الإشارة، طبقات القدرة/الأرضي، سُمك العازل—وسيُقترح أفضل مزيج.
قائمة عملية للمهندس لاختيار FR-4 المناسبة
- تحقّق من حرارة الذروة وعدد دورات إعادة اللحام:
أكثر من دورتين؟ → اختر FR-4 عالية الـTg (≥ 170 °م). - قدّر سرعة الإشارة/طول المسار:
فوق 3–5 GHz؟ → انتقل إلى مادة منخفضة الفقد. - قيّم الكثافة الحرارية:
حرارة مرتفعة؟ → أضف فيّات حرارية أو انتقل إلى ألمنيوم/IMS. - احسم سماك اللوحة مبكرًا:
لتطابق الموصلات وتحقيق الممانعة. - تواصل مع المُصنِّع:
لاقتراح لامينات FR-4 متاحة وتراصّات قياسية تقلل التكلفة والمهلة.
أسئلة شائعة حول FR-4
س: ماذا تعني FR-4 في الـPCB؟
ج: هي لامينات ألياف زجاجية/إيبوكسي مقاومة للهب، تُستخدم كعازل وهيكل رئيسي لمعظم اللوحات.
س: ممَّ تتكون لوحات الـPCB؟
ج: طبقات نحاس، مادة قاعدية FR-4، قناع لحام، طباعة حريرية، وإنهاء سطحي.
س: هل FR-4 مناسبة للترددات العالية؟
ج: جيدة للترددات المنخفضة–المتوسطة؛ عند GHz ترتفع الخسائر بشكل ملحوظ.
س: ما السُمك القياسي للـFR-4؟
ج: 1.6 مم هو الأكثر شيوعًا؛ كما تُستخدم 1.0 مم و0.8 مم للتصاميم المدمجة.
س: متى أختار لوحة ألمنيوم بدل FR-4؟
ج: عندما تكون إدارة الحرارة حاسمة، مثل إضاءة LED عالية القدرة أو دوائر القدرة.
الخلاصة
FR-4 تقدّم توازنًا مُثبتًا بين القوة والعزل وسهولة التصنيع لمعظم الإلكترونيات. ومع انتقال التصاميم إلى سرعات GHz أو مجالات قدرة عالية، تظهر حدودها بوضوح. قيّم متطلباتك مبكرًا—فاختيار المادة الصحيحة هو أسهل طريق لضمان سلامة كهربائية وموثوقية طويلة الأمد.
