أنواع لقم حفر لوحات PCB: الفرق بين ST وUC وأساسيات إعادة الجلخ

في عمليات الحفر الميكانيكي للوحات الدوائر المطبوعة PCB، لا تقتصر وظيفة لقمة الحفر على إنشاء الثقب فقط، بل تؤثر بشكل مباشر في دقة موضع الثقب، وجودة جدار الثقب، واحتمال كسر الأداة، وتكلفة التشغيل الإجمالية. ومع ارتفاع متطلبات جودة الحفر في صناعة الـPCB، تطورت أنواع لقم حفر PCB وتصاميمها إلى ما هو أبعد من الأشكال التقليدية المعروفة.

توضح هذه المقالة أكثر أنواع لقم حفر PCB شيوعًا، إلى جانب النقاط الأساسية في إعادة جلخ لقمة حفر PCB، لمساعدة القارئ على فهم اختيار الأداة، والفروق بين التصاميم المختلفة، وأساسيات إدارة عمر الأداة في تصنيع لوحات الدوائر المطبوعة.

الطرق الشائعة لتصنيف أنواع لقم حفر PCB

يمكن تصنيف أنواع لقم حفر PCB بعدة طرق، منها: قطر الساق، والأبعاد العامة، وتصميم الحواف القاطعة والأخاديد، وشكل الطرف الأمامي. وكل طريقة تصنيف تعكس متطلبات مختلفة خاصة بالماكينة، وخصائص الحفر، واعتبارات التكلفة.

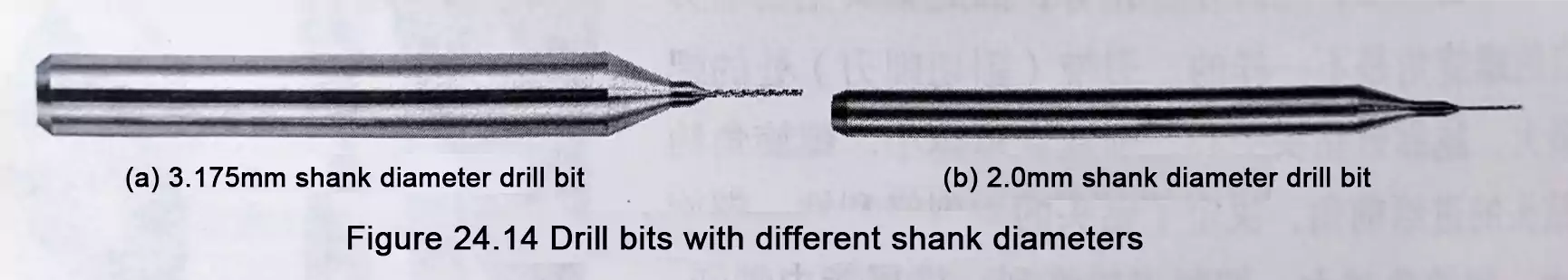

1. التصنيف حسب قطر الساق

بحسب متطلبات ماكينة العميل، تُقسم لقم حفر PCB الشائعة عادةً إلى فئتين رئيسيتين حسب قطر الساق:

• لقم حفر بساق قطرها 3.175 مم
• لقم حفر بساق قطرها 2.0 مم

ويؤثر قطر الساق بشكل أساسي في التوافق مع عمود الدوران ونظام التثبيت، لذلك يُعد من أهم المواصفات الأساسية للقمة الحفر في تشغيل الـPCB.

2. التصنيف حسب الأبعاد العامة

من حيث الأبعاد العامة، يمكن تقسيم أنواع لقم حفر PCB عادةً إلى مجموعتين:

لقم الحفر القياسية (Standard-Type)

وهي اللقم التي يكون فيها قطر الحفر أقل من أو يساوي قطر الساق:

قطر الحفر ≤ قطر الساق

لقم الحفر من نوع ID

وهي اللقم التي يكون فيها قطر الحفر أكبر من قطر الساق:

قطر الحفر > قطر الساق

ويعكس هذا التصنيف العلاقة البُعدية بين الجزء القاطع والساق، وهو ما قد يؤثر في نطاق الاستخدام وسلوك الحفر.

أنواع لقم حفر PCB حسب تصميم الحافة القاطعة والأخدود

تأتي لقم حفر PCB التقليدية عادةً بتصميم حافتين قاطعتين وأخدودين. لكن مع تشدد متطلبات الصناعة في جودة الحفر، خاصةً فيما يتعلق بـدقة موضع الثقب وخشونة جدار الثقب، ظهرت تصاميم أحدث مثل:

• تصميم حافتين قاطعتين وأخدود واحد
• تصميم حافة واحدة وأخدود واحد

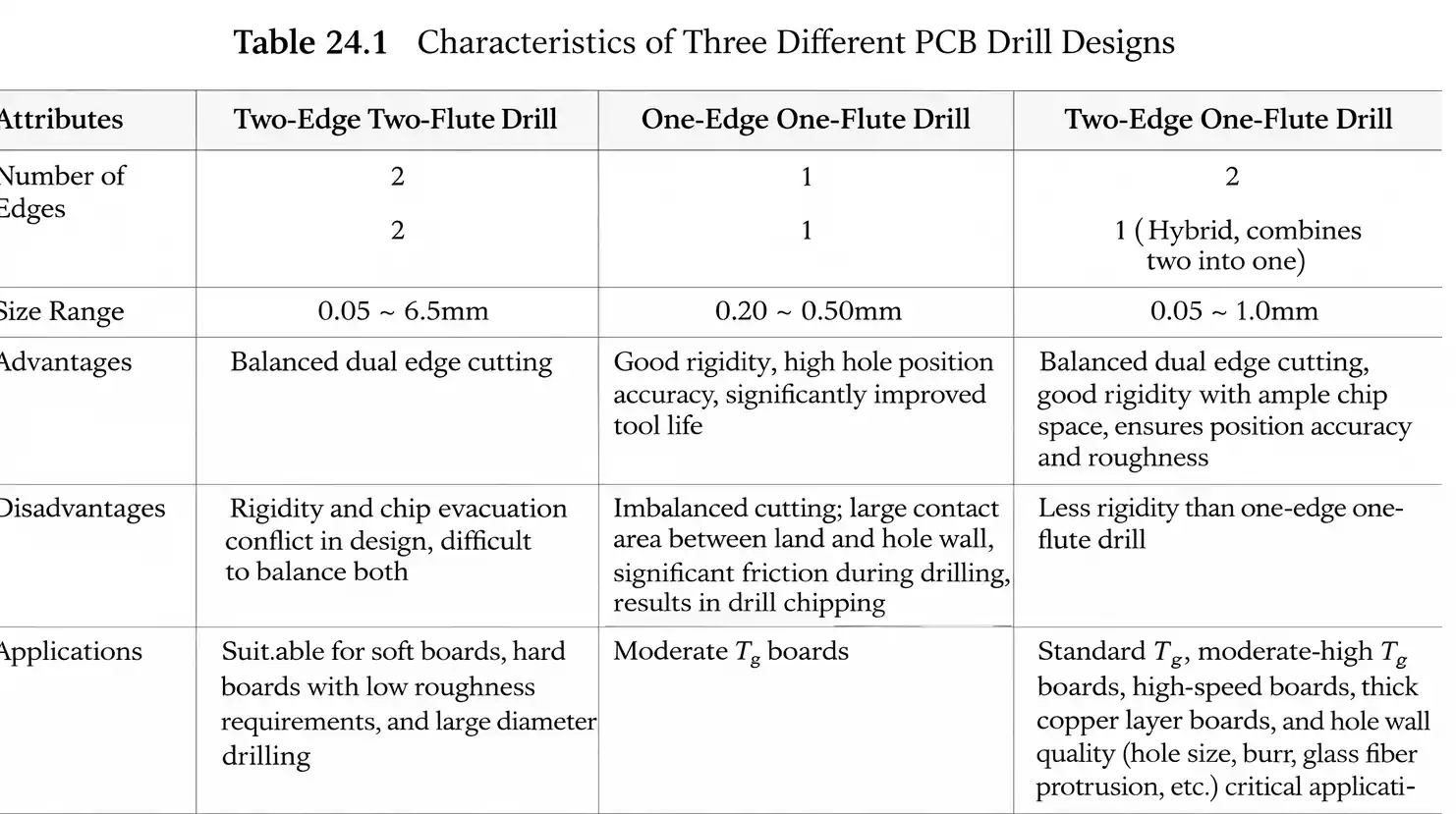

وبناءً على عدد الحواف القاطعة والأخاديد، يمكن تقسيم أنواع لقم حفر PCB إلى ثلاث فئات رئيسية:

1. لقمة حفر بحافتين وأخدودين

هذا هو التصميم التقليدي الأكثر شيوعًا واستخدامًا. ويُعد الشكل القياسي في عمليات حفر الـPCB التقليدية، ولا يزال مستخدمًا على نطاق واسع في التطبيقات الصناعية المعتادة.

2. لقمة حفر بحافتين وأخدود واحد

يُعد هذا النوع من التصاميم الأحدث التي طُورت انطلاقًا من التصميم التقليدي، وذلك لتلبية متطلبات أعلى من حيث جودة الحفر وتحسين الأداء في بعض ظروف التشغيل.

3. لقمة حفر بحافة واحدة وأخدود واحد

هذا أيضًا من التصاميم الحديثة التي تم تطويرها لدعم جودة حفر أفضل في ظروف تشغيل محددة. ومثل تصميم الحافتين والأخدود الواحد، فإنه يعكس توجه الصناعة نحو تحسين أداء أداة الحفر في التطبيقات الأكثر تطلبًا.

بشكل عام، فإن تطور تصميم الحواف القاطعة والأخاديد يرتبط بالحاجة إلى تحقيق توازن أفضل بين عدة عوامل مهمة، منها:

• دقة موضع الثقب
• جودة جدار الثقب
• استقرار عملية القطع
• تقليل مخاطر كسر الأداة
• كفاءة التشغيل والتكلفة

بمعنى آخر، لم يعد تصميم أداة الحفر في تصنيع الـPCB يهدف فقط إلى إنشاء الثقب، بل أصبح يهدف أيضًا إلى تحقيق ثقوب أكثر دقة وثباتًا وبأقل قدر ممكن من العيوب.

التصنيف حسب شكل الطرف الأمامي: ST وUC

إلى جانب تصميم الحافة القاطعة والأخدود، يُعد شكل الطرف الأمامي من طرق التصنيف المهمة في حفر الـPCB. وبحسب هذا الشكل، يمكن تقسيم أنواع لقم حفر PCB إلى نوعين رئيسيين:

• ST (Straight Drill)
• UC (Under Cut Drill)

ويُعد الفرق بين لقم ST وUC مهمًا جدًا عند تقييم الحرارة الناتجة أثناء الحفر، والتلامس مع جدار الثقب، وعمر إعادة الجلخ، وتكلفة التشغيل.

1. لقمة الحفر من نوع ST

لقمة ST هي لقمة تقليدية يكون فيها جسم الأداة مستقيمًا. وبعبارة أبسط، فهي لقمة حفر ذات جسم مستقيم قياسي.

أبرز خصائصها

العيوب

• مساحة التلامس بين اللقمة وجدار الثقب كبيرة نسبيًا
• تتولد حرارة قطع مرتفعة أثناء الحفر
• قد تؤدي الحرارة الزائدة إلى تدهور جودة جدار الثقب

المزايا

• سهلة التصنيع
• تقبل عددًا أكبر من مرات إعادة الجلخ
• تتمتع بصلابة كلية أفضل

وبناءً على ذلك، تُعد لقم ST مناسبة من ناحية الصلابة والعمر القابل لإعادة الاستخدام، إلا أن مساحة التلامس الكبيرة وارتفاع الحرارة قد يكونان من نقاط الضعف عندما تكون متطلبات جودة جدار الثقب مرتفعة.

2. لقمة الحفر من نوع UC

تتميز لقمة UC بأن القطر في الجزء الخلفي من جسم الأداة يكون أصغر.

أبرز خصائصها

المزايا

• مساحة التلامس مع جدار الثقب أصغر
• تقلل حرارة القطع بشكل فعال أثناء الحفر
• تساعد في تقليل عيوب جدار الثقب وتحسين جودة الثقب

العيوب

• عدد مرات إعادة الجلخ أقل بكثير مقارنةً بلقم ST
• قد تؤدي إلى زيادة تكلفة الحفر

وهذا يعني أن لقم UC تكون أكثر ملاءمة للتطبيقات التي تكون فيها جودة جدار الثقب أولوية. فهي تقلل الحرارة ومساحة التلامس، وبالتالي تساعد في تحسين جودة الحفر، لكن ذلك يأتي عادةً مقابل عمر إعادة جلخ أقصر وتكلفة أعلى نسبيًا.

3. الفروق الرئيسية بين تصميم ST وUC

من الناحية العملية، يمكن تلخيص الفرق بين ST وUC كما يلي:

مساحة التلامس

• ST: أكبر
• UC: أصغر

حرارة القطع

• ST: أعلى
• UC: أقل

جودة جدار الثقب

• ST: أكثر عرضة للتسبب في عيوب جدار الثقب
• UC: أفضل في تحسين جودة جدار الثقب

قابلية إعادة الجلخ

• ST: عدد أكبر من مرات إعادة الجلخ
• UC: عدد أقل من مرات إعادة الجلخ

التكلفة

• ST: أكثر كفاءة من حيث إعادة الاستخدام
• UC: أعلى تكلفة نسبيًا بسبب قصر عمر إعادة الجلخ

لذلك، فإن الاختيار بين ST وUC يعتمد غالبًا على الموازنة بين متطلبات جودة الحفر وتكلفة استخدام الأداة.

النقاط الأساسية في إعادة جلخ لقمة حفر PCB

في عمليات حفر الـPCB، لا تُستخدم لقم الحفر دائمًا مرة واحدة فقط. ولرفع كفاءة استخدام الأداة وخفض التكلفة، يتم غالبًا إعادة جلخ اللقم المستخدمة. لكن إعادة جلخ لقمة حفر PCB لا تعني فقط شحذ الطرف، بل هي عملية مؤثرة بشكل مباشر في جودة الحفر وخطر كسر الأداة.

ويمكن فهم أهم نقاط التحكم في إعادة جلخ لقمة حفر PCB من خلال ثلاثة جوانب رئيسية:

• مقدار الجلخ
• جودة الجلخ
• عدد مرات إعادة الجلخ

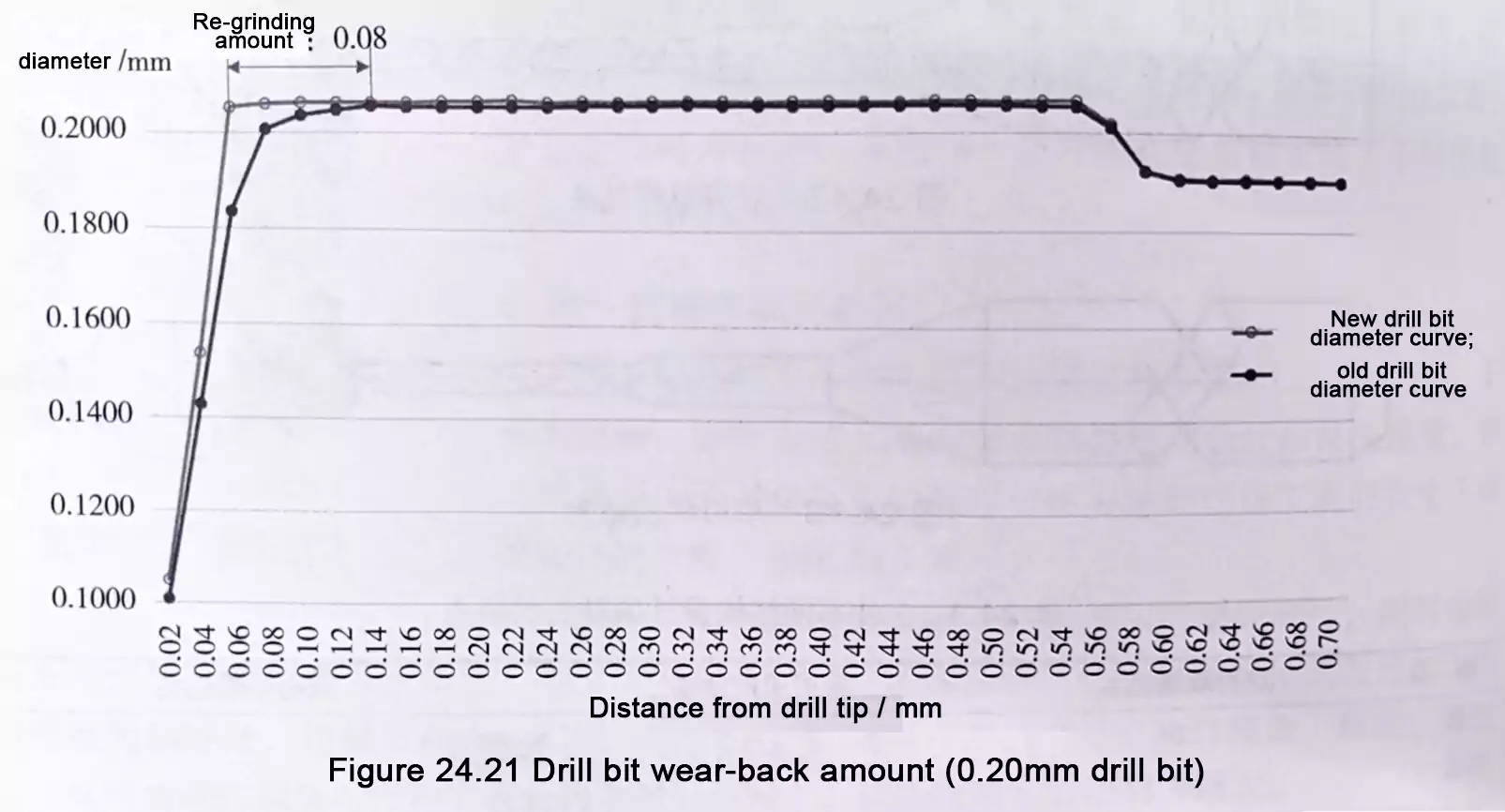

1. مقدار الجلخ: ليس فقط الحافة القاطعة

بعد الاستخدام، يتعرض كل من وجه القطع والهامش في لقمة الحفر للتآكل. لذلك، عند إعادة الجلخ، لا يكفي إزالة التآكل الموجود على وجه القطع فقط، بل يجب أيضًا إزالة جزء طولي معين للتخلص من تآكل الهامش. ويُطلق على هذا الطول المطلوب إزالته اسم مقدار إعادة الجلخ.

وهذا يعني أن إعادة جلخ لقمة حفر PCB لا تقتصر على استعادة حدة الطرف فقط، بل يجب إزالة كامل الجزء المتآكل من منطقة القطع العاملة. وإذا كان مقدار الجلخ غير كافٍ، فقد تبقى مناطق متآكلة تؤثر سلبًا في أداء الحفر.

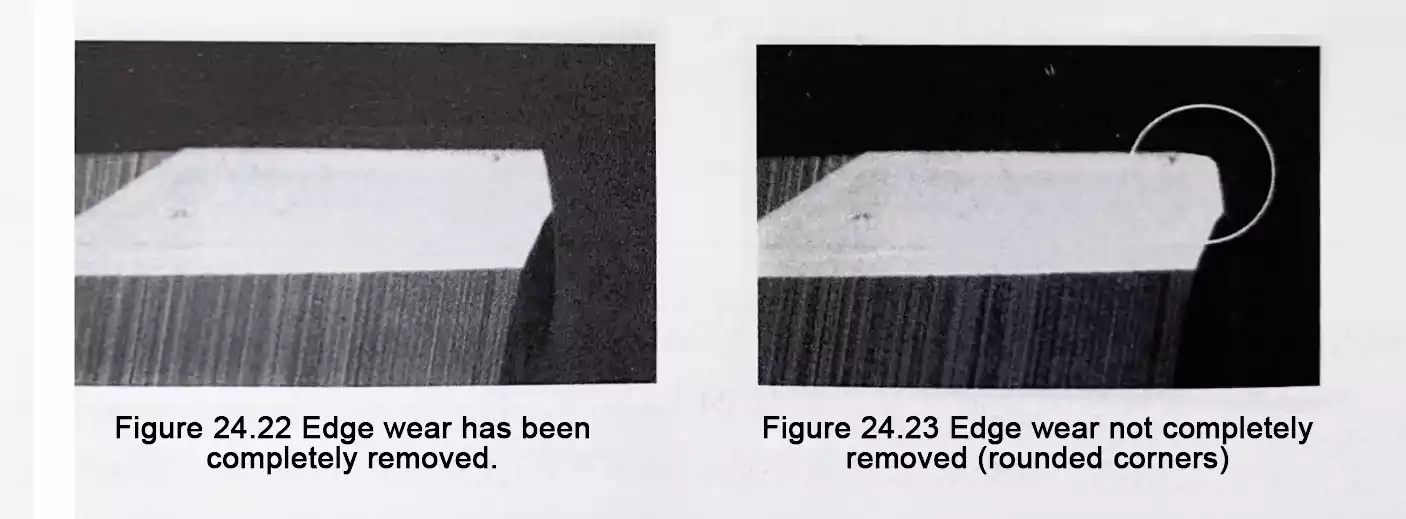

2. جودة إعادة الجلخ: يجب إزالة مناطق التآكل بالكامل

بعد إعادة الجلخ، يجب إزالة منطقة الحافة المتآكلة بالكامل. وفي حال لم يتم ذلك، فقد تظهر عدة مشكلات، منها:

• انخفاض دقة موضع الثقب
• تراجع جودة جدار الثقب
• كسر الأداة في الحالات الشديدة

وبالتالي، فإن ضعف جودة إعادة جلخ لقمة حفر PCB لا يؤدي فقط إلى انخفاض أداء الأداة، بل قد يسبب أيضًا مخاطر تشغيلية ومشكلات جودة فعلية عند إعادة استخدامها في الإنتاج.

3. عدد مرات إعادة الجلخ: لقم UC تحتاج إلى تحكم أدق

بالنسبة إلى لقم UC، لا يمكن تحديد عدد مرات إعادة الجلخ المسموح بها فقط بناءً على عدد مرات الجلخ السابقة، بل إن العامل الحاسم هو بقاء طول رأس UC ضمن الحد المطلوب.

وهذا يعني:

• يجب ألا يصبح جزء UC قصيرًا أكثر من اللازم
• الحد النهائي لإعادة الجلخ يتحدد بناءً على طول رأس UC

وتُعد هذه نقطة مهمة جدًا في إدارة الأدوات. فعلى الرغم من أن لقم UC توفر جودة ثقب أفضل، فإنها أكثر حساسية للتغيرات البُعدية بعد إعادة الجلخ، ولذلك تتطلب رقابة أكثر صرامة.

4. متطلبات طول رأس UC في اللقم صغيرة القطر

بالنسبة إلى اللقم ذات القطر 0D ≤ 0.50 مم، يُوصى عادةً بالحفاظ على طول رأس UC عند 0.25 مم أو أكثر.

وإذا أصبح رأس UC أقصر من ذلك، فقد يؤدي إلى:

• ضعف جودة الثقب
• ثقوب أصغر من المطلوب

وهذا يوضح أن التحكم البُعدي بعد إعادة الجلخ يصبح أكثر أهمية في عمليات الحفر ذات الأقطار الصغيرة. وحتى إذا كانت اللقمة لا تزال قادرة ميكانيكيًا على الحفر، فإن قِصر رأس UC قد يكون كافيًا للتسبب في مشكلات فعلية في جودة الثقب.

العلاقة بين أنواع لقم حفر PCB وإعادة الجلخ

لا ينبغي التعامل مع أنواع لقم حفر PCB وإدارة إعادة الجلخ على أنهما موضوعان منفصلان، لأن العلاقة بينهما وثيقة جدًا في الواقع العملي.

فعلى سبيل المثال:

• توفر لقم ST صلابة أفضل وعددًا أكبر من مرات إعادة الجلخ، لذلك تكون مناسبة أكثر عندما تكون كفاءة التكلفة وعمر الأداة عاملين مهمين.
• تكون لقم UC أكثر ملاءمة للتطبيقات التي تتطلب جودة أعلى لجدار الثقب، لكن عمر إعادة الجلخ فيها أقصر بسبب ضرورة الحفاظ على طول رأس UC.
• تعكس التصاميم الجديدة للحواف والأخاديد اهتمام الصناعة المتزايد بـدقة موضع الثقب وجودة السطح واستقرار الحفر.
• يحدد كل من مقدار الجلخ وجودة الجلخ ما إذا كانت اللقمة المُعاد جلخها لا تزال قادرة على تلبية متطلبات العملية.

ومن منظور التصنيع، لا يكفي تقييم لقمة الحفر بناءً على قدرتها على الاستمرار في الحفر فقط، بل يجب أيضًا تقييم ما إذا كانت ما تزال قادرة على تحقيق جودة الثقب المطلوبة. وفي إنتاج لوحات PCB عالية الكثافة وعالية الدقة، يمكن أن يؤثر كل من اختيار بنية اللقمة ومعايير إعادة الجلخ بشكل مباشر في العائد الإنتاجي والتكلفة.

الأسئلة الشائعة

الخلاصة

يُعد فهم أنواع لقم حفر PCB أمرًا مهمًا لاختيار بنية الأداة المناسبة، وتحسين جودة الحفر، وإدارة عمر الأداة بشكل أكثر كفاءة في تصنيع لوحات الدوائر المطبوعة. فمن قطر الساق والأبعاد العامة إلى تصميم الأخاديد وشكل الطرف الأمامي، تم تطوير كل نوع من اللقم لتلبية متطلبات تشغيل مختلفة.

وفي الوقت نفسه، تلعب إعادة جلخ لقمة حفر PCB دورًا أساسيًا في الحفاظ على أداء الحفر. وفي تطبيقات ST وUC، توفر لقم UC مزايا واضحة في تقليل حرارة القطع وتحسين جودة جدار الثقب، لكنها تتطلب أيضًا رقابة أدق على حدود إعادة الجلخ. لذلك، فإن الاختيار الصحيح للقمة الحفر إلى جانب الإدارة السليمة لإعادة الجلخ يُعدان عاملين أساسيين لتحقيق جودة ثقب مستقرة وإنتاج اقتصادي فعال.
