نموذج لوحة الدائرة المطبوعة (PCB): كيفية التصميم والبناء وتجنب الأخطاء المكلفة

المقدمة

في عالم تطوير الإلكترونيات السريع، يُعد نموذج لوحة الدائرة المطبوعة (PCB) الخطوة الأولى الحاسمة بين تصميم الدائرة على الشاشة والمنتج النهائي القابل للعمل. سواء كنت تطور أجهزة استهلاكية، أو أنظمة صناعية، أو أجهزة إنترنت الأشياء، فإن النموذج الأولي يساعدك على التحقق من التصميم، واكتشاف الأخطاء المكلفة مبكرًا، وضمان الانتقال السلس إلى الإنتاج الكامل.

لكن ما هو بالضبط نموذج PCB؟ ولماذا هو مهم جدًا في دورة التطوير؟ وكيف تختار النوع المناسب أو الشريك المثالي في التصنيع؟

في هذا الدليل، سنوضح كل ما تحتاج معرفته حول نماذج PCB — بما في ذلك أهدافها، أنواعها الشائعة، اعتبارات التصميم، وكيفية تسريع عملية النمذجة بكفاءة.

لماذا تحتاج إلى نموذج أولي للوحة PCB

يلعب نموذج لوحة PCB دورًا رئيسيًا في تحويل تصميمك إلى منتج فعلي. فهو يسمح لك باختبار الوظائف، والتحقق من دقة التصميم، ومعالجة المشكلات قبل الدخول في الإنتاج الكامل.

من خلال بناء نموذج أولي، يمكنك:

• التحقق من صحة التصميم – تأكد من أن التخطيط يعمل كما هو متوقع في الظروف الحقيقية.
• اكتشاف الأخطاء مبكرًا – حدد مشكلات مثل التوجيه غير الصحيح أو وضع المكونات أو مشاكل تكامل الإشارة.
• تحسين إمكانية التصنيع – تحقق من أن التصميم يلبي متطلبات التصنيع والتجميع.
• تسريع وقت التطوير – يدعم النموذج الأولي التكرار السريع ويُقلل الوقت اللازم للوصول إلى السوق.

باختصار، يعد النموذج الأولي خطوة منخفضة المخاطر وذات قيمة عالية تساعد في ضمان نجاح المنتج النهائي.

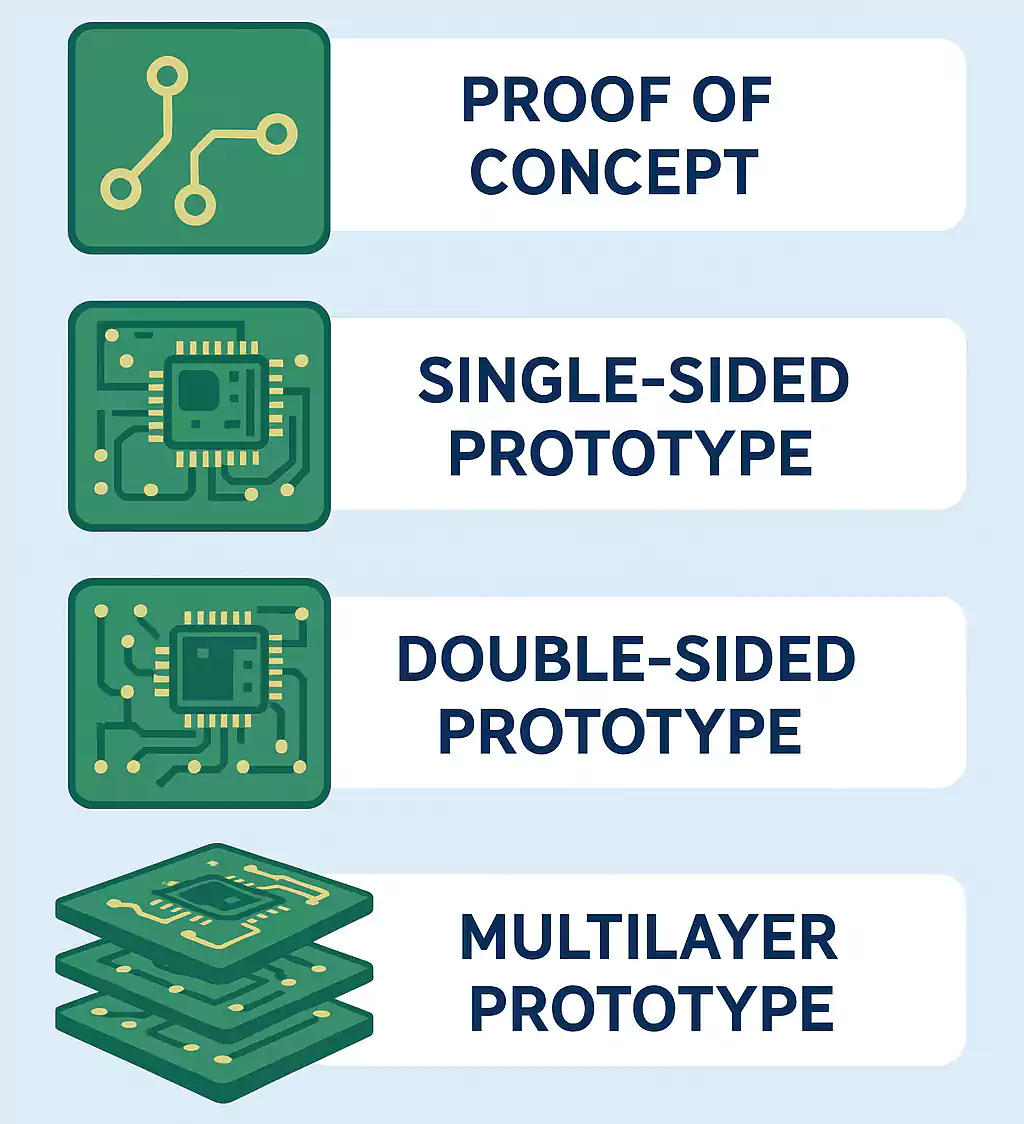

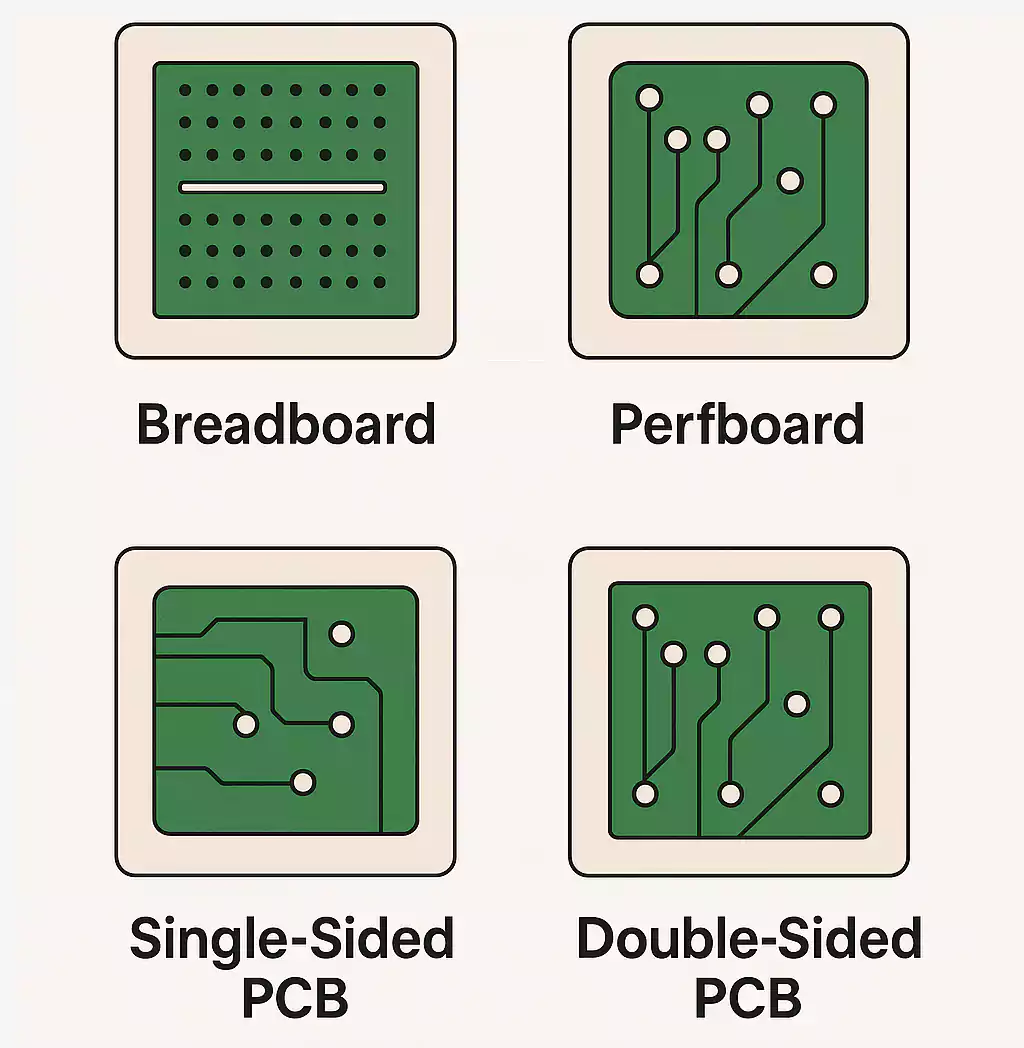

الأنواع الشائعة من نماذج PCB الأولية

إليك الأنواع الأكثر شيوعًا:

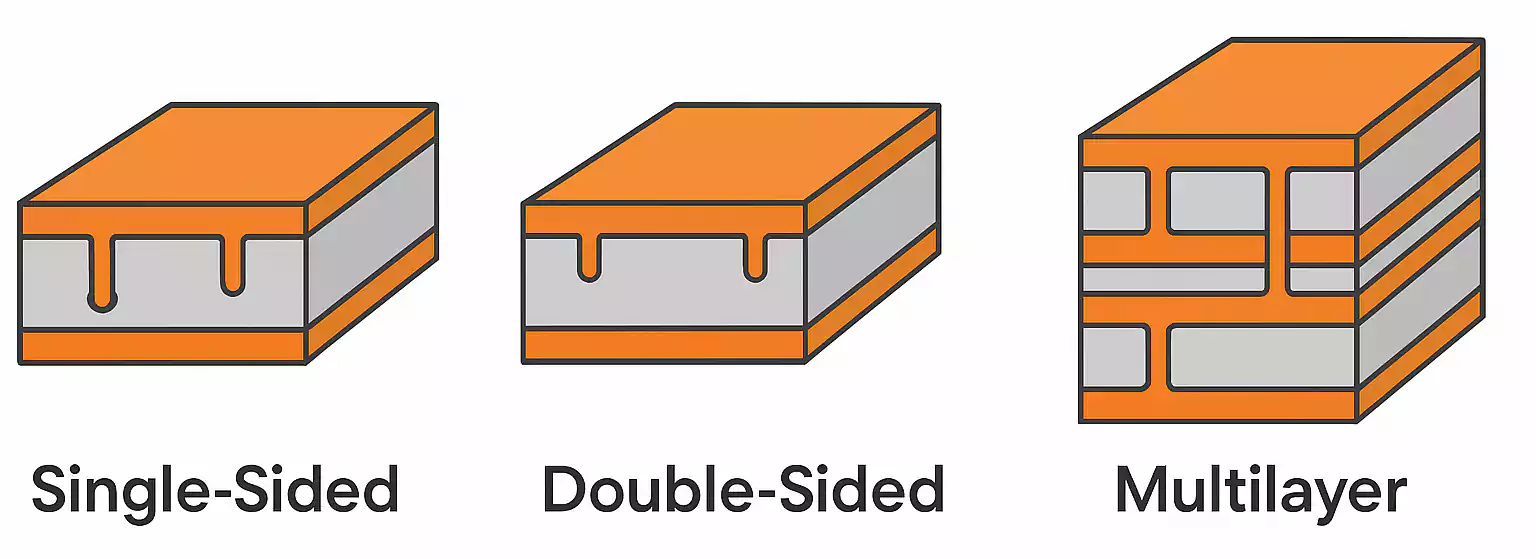

1.اللوحات أحادية الوجه

تحتوي على مسارات نحاسية على جانب واحد فقط — مثالية للدارات البسيطة منخفضة التكلفة.

2.اللوحات مزدوجة الوجه

يوجد النحاس على كلا الجانبين، مما يسمح بتوجيه أكثر تعقيدًا — تُستخدم في الإلكترونيات الاستهلاكية والتحكم الصناعي.

3.اللوحات متعددة الطبقات

تتضمن أربع طبقات أو أكثر — مناسبة لتصميمات عالية الكثافة مثل أجهزة الاتصالات أو المعدات الطبية.

4.اللوحات الجامدة، المرنة، والجامدة-المرنة

• جامدة: الأكثر شيوعًا باستخدام FR-4.
• مرنة: مناسبة للأماكن الضيقة أو الانحناء الديناميكي.
• جامدة-مرنة: تُستخدم في الأجهزة القابلة للارتداء أو الطيران.

5.النماذج السريعة (Quick-Turn)

مصممة للسرعة — تُصنع خلال 24–72 ساعة لدورات التطوير العاجلة.

اختيار النوع المناسب يساعدك في ضمان أن يتماشى النموذج الأولي مع أهداف مشروعك ومتطلبات الأداء.

عملية Fast Turn في تصنيع النماذج الأولية

في Fast Turn PCB، نقوم بتبسيط عملية تصنيع نموذج لوحة PCB بالكامل — من الفكرة إلى لوحة جاهزة للاختبار بسرعة وكفاءة.

1. إرسال الملفات ومراجعة DFM

قم برفع ملفات Gerber وBOM والملاحظات. يُجري مهندسونا مراجعة DFM مجانية خلال ساعتين لاكتشاف أي مشاكل تصميم.

2. التصنيع بدقة

نستخدم خامات عالية الجودة مثل FR-4، Rogers، أو ركائز مرنة، وندعم تقنيات مثل:

• حتى 50 طبقة
• عرض/مسافة 4 مل
• حفر بحد أدنى 0.2 مم
• دعم HDI، وvias مدفونة/عمياء، والتحكم في المعاوقة

3. الفحص والجودة

كل نموذج يخضع لفحص شامل:

• AOI (الفحص البصري الآلي)
• الأشعة السينية (X-ray) لمراقبة BGA والفتحات
• اختبار الدائرة الكهربائية (ICT)

4. التسليم السريع

دورات إنتاج تبدأ من 3 أيام عمل فقط، مع خدمات مستعجلة وخيارات شحن عالمية.

5. الدعم المستمر

فريقنا متاح 7 أيام في الأسبوع للمساعدة في التعديلات أو الاستفسارات الفنية.

الأخطاء الشائعة في نماذج PCB الأولية

حتى الأخطاء البسيطة في نموذج PCB يمكن أن تؤدي إلى تأخيرات وإعادة تصنيع ومشكلات في الأداء. تجنب هذه الأخطاء الشائعة:

• تجاهل قواعد التصنيع (DFM)
  مثل المسارات الضيقة جدًا أو الثقوب القريبة من اللحامات — راجع التصميم دائمًا قبل الإرسال.
• الملفات غير المكتملة أو غير المتوافقة
  مثل ملفات Gerber المفقودة أو BOM قديم — تحقق من اكتمال الملفات قبل الرفع.
• اختيار خاطئ للمادة أو الطبقات
  يؤثر على الحرارة أو الإشارة أو المتانة — اختر ما يناسب استخدامك.
• تجاهل قيود التجميع
  تباعد المكونات، وأقنعة اللحام، وإمكانية الفحص يجب أن تُؤخذ في الحسبان من البداية.

الخاتمة

يُعد النموذج الأولي للوحة PCB خطوة أساسية في تطوير أي منتج إلكتروني ناجح. من خلاله يمكنك التحقق من التصميم، وتحديد المشكلات مبكرًا، وتجنب الأخطاء المكلفة.

اختر النوع المناسب من النماذج، وطبق أفضل الممارسات، وتعاون مع مصنع موثوق — لتُسرّع عملية التطوير وتصل بالسوق بشكل أسرع.

في Fast Turn PCB، ندعمك في كل خطوة — من التصنيع السريع إلى مراجعة التصميم. حمّل ملفاتك اليوم وابدأ بنموذج أولي موثوق وسريع يمكنك الاعتماد عليه.
