المقدمة
في صناعة الدوائر المطبوعة (PCB) الحديثة، لا يُعد التشطيب السطحي مجرد طبقة حماية فحسب، بل يؤثر بشكل مباشر على قابلية اللحام، والموثوقية، وسلامة الإشارة، والامتثال للمعايير البيئية مثل RoHS.
تُقارن هذه الدليل بين أكثر التشطيبات السطحية شيوعًا للدوائر المطبوعة—مثل HASL الخالي من الرصاص، وENIG (النيكل غير الكهربائي مع غمر الذهب)، والفضة بالغمر، والقصدير بالغمر، وOSP (مادة عضوية لحفظ قابلية اللحام)—وذلك من حيث عمليات التصنيع، وأداء اللحام، والتكاليف، والتوافق البيئي.
ما هو التشطيب السطحي للوحة الدوائر المطبوعة (PCB)؟
التشطيب السطحي للوحة PCB هو طبقة واقية تُطبّق على وسادات النحاس المكشوفة لمنع الأكسدة وضمان لحام موثوق أثناء التجميع. نظرًا لأن النحاس المكشوف يتأكسد بسرعة، فإن وجود طبقة تشطيب أمر أساسي للحفاظ على قابلية اللحام والأداء الكهربائي.
التشطيبات السطحية الشائعة تشمل:
- HASL (تسوية لحام الهواء الساخن الخالي من الرصاص)
- ENIG (نيكل غير كهربائي مع غمر الذهب)
- الفضة بالغمر
- القصدير بالغمر
- OSP (مادة عضوية لحفظ قابلية اللحام)

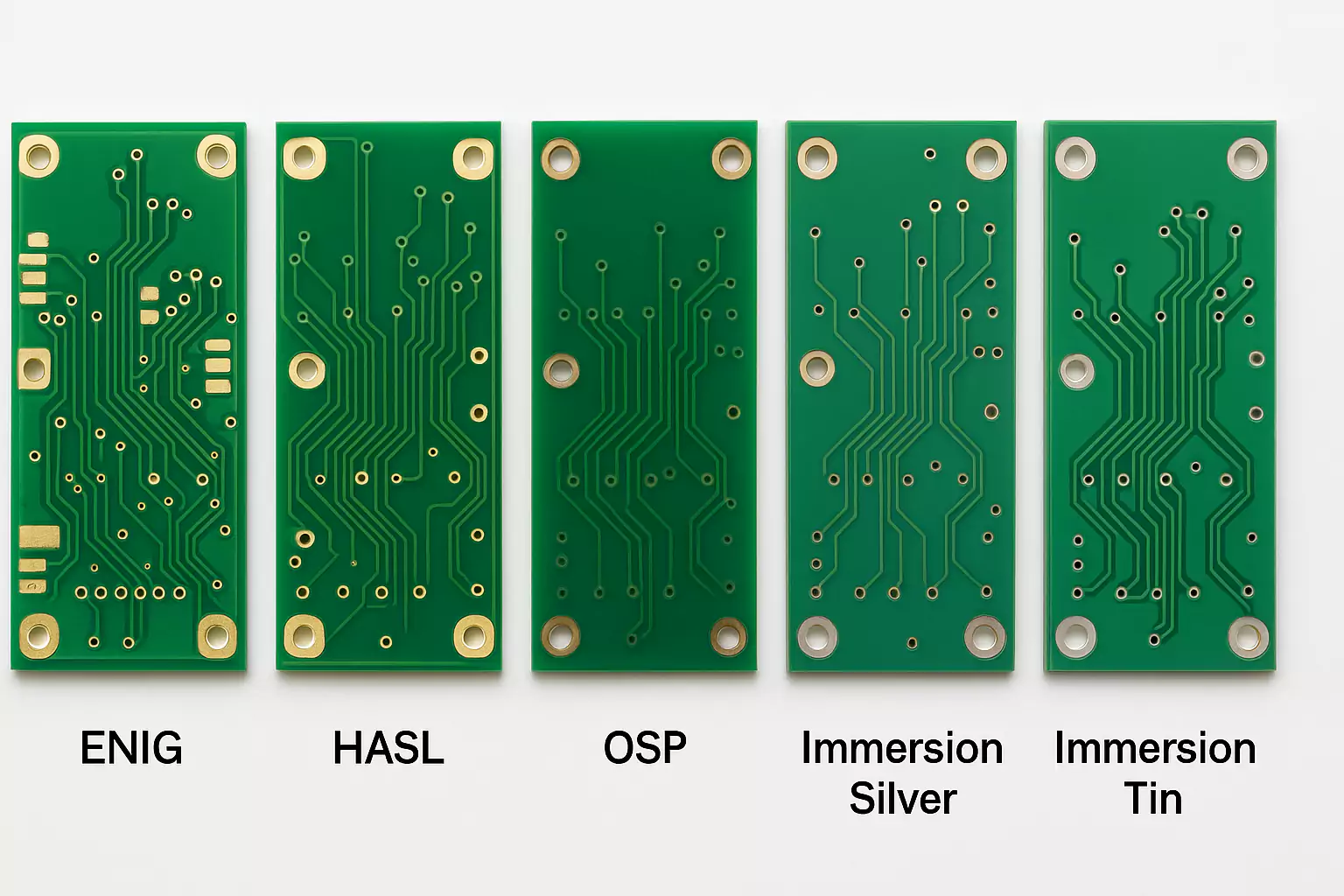

تقنيات التشطيب السطحي الشائعة للـ PCB
1. HASL (تسوية لحام الهواء الساخن – خالٍ من الرصاص)
تُعد HASL من أكثر تشطيبات سطح PCB تقليدية واقتصادية. في هذه العملية، تُغمس اللوحة في لحام منصهر خالٍ من الرصاص، ثم تُسوى باستخدام سكاكين هواء ساخن لإزالة اللحام الزائد.
وهي الأنسب لتجميعات الفتحات (Through-hole) والتصاميم الاقتصادية التي لا تتطلب مكونات دقيقة التباعد.
المزايا:
- قابلية لحام ممتازة، خاصة للمكونات ذات الفتحات
- منخفضة التكلفة ومدعومة على نطاق واسع من قبل مصنعي اللوحات
- متينة تحت دورات إعادة اللحام المتعددة
العيوب:
- سطح غير مستوٍ — غير مناسب للمكونات الدقيقة (SMD)
- التوتر الحراري قد يسبب تشوه اللوحات الرقيقة
- غير مناسبة لتقنيات HDI، BGA، أو التصاميم ذات الوسادات الصغيرة
2. ENIG (نيكل غير كهربائي مع غمر الذهب)
تشمل ENIG عملية طلاء كيميائي من خطوتين — يتم ترسيب طبقة من النيكل فوق النحاس بشكل غير كهربائي، تليها طبقة رقيقة من الذهب بالغمر. تُستخدم على نطاق واسع في التصاميم عالية الكثافة والموثوقية.
مناسبة لتصاميم HDI، الغنية بـ BGA، والمنتجات ذات الموثوقية العالية حيث يُعد السطح المستوي والمتانة والعمر التخزيني الطويل عوامل حرجة.
المزايا:
- سطح مستوٍ جداً — مثالي للمكونات الدقيقة وBGA
- عمر تخزيني طويل ومقاومة ممتازة للتآكل
- متوافق مع RoHS وخالٍ من الرصاص
- مناسب للتوصيل السلكي (Wire bonding) وعمليات ENEPIG الإضافية
العيوب:
- أعلى تكلفة مقارنة بـ HASL أو OSP
- خطر حدوث عيب "الوسادة السوداء" إذا لم تُتحكم العملية بدقة
- عملية طلاء معقدة
3. الفضة بالغمر (Immersion Silver - ImAg)
في هذه العملية الكيميائية، يتم استبدال النحاس بطبقة رقيقة من الفضة. تقدم الفضة بالغمر أداءً كهربائيًا ممتازًا وتناسب التطبيقات عالية التردد والدقيقة التباعد.
مثالية لتصاميم الترددات اللاسلكية (RF)، والرقمية عالية السرعة، والتطبيقات الحساسة للإشارات التي تتطلب سطحًا مستويًا وقابلية لحام جيدة بتكلفة معتدلة.
المزايا:
- قابلية لحام وسلامة إشارة ممتازة
- سطح مستوٍ — يدعم SMD الدقيق وBGA
- تكلفة أقل من ENIG
- متوافق مع RoHS
العيوب:
- عمر تخزيني أقصر؛ يتغير لونه بسهولة إذا خُزن بشكل خاطئ
- حساس للمناولة والتغليف وظروف التخزين
- غير مثالي لعمليات إعادة اللحام المتعددة
4. القصدير بالغمر (Immersion Tin - ImSn)
يُرسب القصدير بالغمر طبقة رقيقة وموحدة من القصدير النقي فوق النحاس من خلال تفاعل كيميائي استبدالي. يُستخدم على نطاق واسع في تطبيقات التوصيل بالضغط أو الموصلات.
أفضل استخدام له في موصلات الضغط وتصاميم SMT في الإلكترونيات الاستهلاكية حيث تُعد الكفاءة من حيث التكلفة واستواء السطح أمرين أساسيين.
المزايا:
- قابلية لحام جيدة، خاصة للتوصيل بالضغط وSMT
- سطح مستوٍ، متوافق مع المكونات الدقيقة التباعد
- منخفض التكلفة وخالٍ من الرصاص
العيوب:
- خطر نمو "شعيرات القصدير" مع الوقت
- عمر تخزيني محدود وحساسية للأكسدة
- غير مناسب للتخزين الطويل أو البيئات القاسية
5. OSP (مادة عضوية لحفظ قابلية اللحام)
تُطبّق OSP طبقة عضوية رقيقة لحماية النحاس المكشوف. تحافظ هذه الطبقة على قابلية لحام النحاس حتى تتم إزالتها أثناء اللحام في عملية التجميع.
مثالية لبيئات الإنتاج الضخم SMT حيث تُجمّع اللوحات بسرعة بعد التصنيع ويكون التحكم في التكلفة أمرًا مهمًا.
المزايا:
- سطح مستوٍ للغاية — ممتاز لتجميع SMT الدقيق
- منخفض التكلفة وصديق للبيئة
- عملية تطبيق بسيطة ومتوافق مع RoHS
العيوب:
- عمر تخزيني محدود للغاية
- أداء ضعيف في دورات إعادة اللحام المتعددة
- غير مناسب للحام عبر الفتحات أو البيئات القاسية
مقارنة أداء التشطيبات السطحية
| نوع التشطيب السطحي | قابلية اللحام | استواء السطح | العمر التخزيني | التكلفة | ملاحظات |
|---|---|---|---|---|---|
| HASL (خالٍ من الرصاص) | جيد للفتحات (PTH)، أقل ملاءمة للمكونات الدقيقة | غير مستوٍ، غير مناسب لتقنيات HDI | متوسط (حوالي 6–12 شهرًا) | منخفضة | اقتصادي، لكنه غير مناسب للتجميعات الدقيقة (SMT الكثيفة) |
| ENIG | ممتاز لـ SMT وBGA | ممتاز (مستوٍ جدًا) | طويل (> 12 شهرًا) | مرتفعة | مثالي لتقنيات HDI والتصاميم عالية الموثوقية |
| الفضة بالغمر | جيد، لكن حساس للتغير اللوني (الأكسدة) | جيد | متوسط (حوالي 6 أشهر) | متوسطة | جيد للترددات العالية؛ يتطلب تعامل دقيق |
| القصدير بالغمر | جيد، مع وجود خطر "شعيرات القصدير" | جيد | متوسط (حوالي 6 أشهر) | متوسطة | أقل شيوعًا بسبب خطر الشعيرات |
| OSP | ممتاز لـ SMT فقط | ممتاز (مستوٍ جدًا) | قصير (حوالي 3–6 أشهر) | منخفضة جدًا | الأفضل للإنتاج الكمي بتكلفة منخفضة |

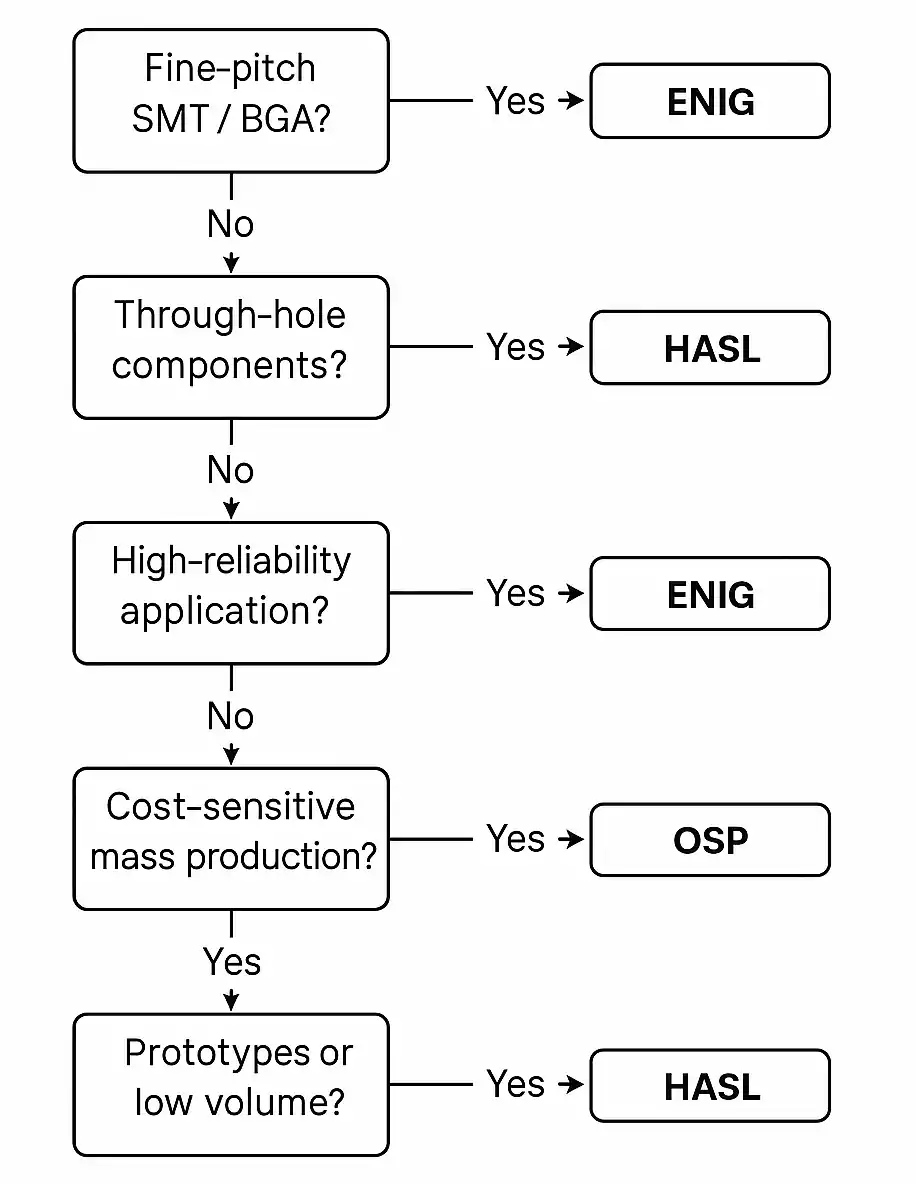

كيفية اختيار التشطيب السطحي المناسب
يعتمد اختيار التشطيب السطحي للوحة PCB على تصميم منتجك، واحتياجات الأداء، وظروف التصنيع. استخدم المعايير التالية لتوجيه قرارك:
1. نوع المكونات والمسافة بين الأرجل (Pitch)
- مكونات SMT الدقيقة / BGA: استخدم تشطيبات سطحية مستوية مثل ENIG أو OSP.
- مكونات التوصيل عبر الفتحات (Through-hole): يُعد HASL خيارًا موثوقًا وقويًا.
2. متطلبات المنتج
- تطبيقات عالية الموثوقية (مثل السيارات أو الطب): اختر ENIG.
- تصاميم عالية التردد: تقدم الفضة بالغمر (Immersion Silver) أداءً جيدًا مع فقدان إشارة منخفض.
- الإنتاج الضخم الحساس للتكلفة: يوفر OSP تكلفة منخفضة مع توافق SMT.
- النماذج الأولية أو الإنتاج منخفض الكمية: HASL سريع واقتصادي.
3. عملية التجميع
- إعادة اللحام المتعددة: يُفضل استخدام ENIG.
- اللحام الموجي (Wave Soldering): تجنّب OSP إلا إذا استُخدم بشكل انتقائي.
- الحاجة إلى إصلاح يدوي (Manual Rework): HASL أو ENIG خيارات أكثر أمانًا.
4. التخزين والمناولة
- أوقات تنفيذ قصيرة (Short Lead Times): OSP مناسب.
- تخزين طويل أو تأخيرات في الشحن: استخدم ENIG لعمر تخزيني أطول.
اعتبارات التصميم والتصنيع
1. إدارة التخزين والعمر التخزيني
لكل نوع من التشطيبات السطحية قدرة مختلفة على تحمل التخزين والتعرض البيئي:
- OSP والفضة بالغمر حساسان جدًا للرطوبة والتلوث، ويتطلبان بيئات خاضعة للرقابة وتقليل زمن التعرض قبل التجميع.
- ENIG وHASL يتمتعان بعمر تخزيني أفضل، لكن قد يتدهور أداؤهما تحت ظروف تخزين غير مناسبة (مثل الرطوبة العالية أو التعرض للغبار).
- يجب استخدام أكياس حاجزة للرطوبة (MBB)، ومجففات، ونظام التحكم بالمخزون FIFO (الأول يدخل، الأول يخرج) لتقليل مخاطر الأكسدة.
2. قابلية اللحام مع مرور الوقت
تتدهور التشطيبات السطحية مع مرور الوقت، خاصة بعد دورات حرارية متعددة أو تخزين طويل.
- طبقة OSP قد تتآكل مع المناولة أو إعادة اللحام المتكررة.
- قد يتكوّن على القصدير بالغمر شعيرات قصديرية أو نمو بين فلزي إذا تم تخزينه لفترات طويلة.
- HASL وENIG يوفران قابلية لحام أكثر استقرارًا لفترات التصنيع الطويلة أو عند الحاجة إلى إعادة العمل.

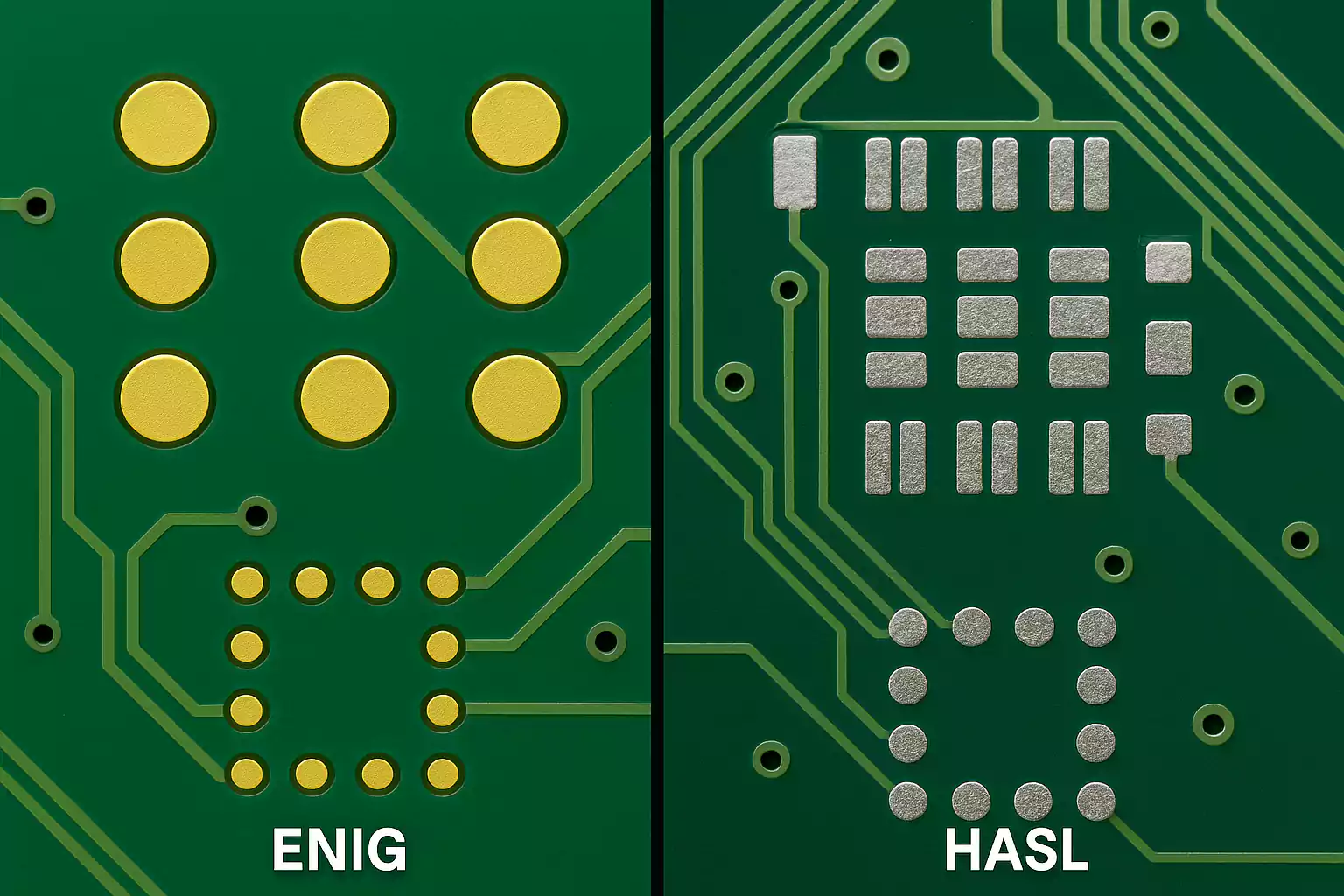

3. التوافق مع التصاميم الدقيقة والكثافة العالية
ليست كل التشطيبات السطحية مناسبة للمكونات الدقيقة أو عالية الكثافة:
- ENIG والفضة بالغمر يقدمان استواء ممتاز، مما يجعلهما مثاليين لتصاميم BGA، وQFN، وتباعد الأرجل بحجم 0.5 ملم.
- حتى HASL الخالي من الرصاص قد يؤدي إلى أسطح غير مستوية قد تسبب جسور لحام أو ضعف في التلامس في الوسادات الدقيقة.
- بالنسبة للوحات HDI أو عند وجود تكدس في المكونات، اختر دائمًا تشطيبًا بحد أدنى من التفاوت في السماكة واستواء عالي.
4. توصيات DFM خاصة بكل نوع من التشطيب
ينبغي تعديل بعض إرشادات التخطيط والتصنيع وفقًا لنوع التشطيب المستخدم:
- القصدير بالغمر: تجنّب التصاميم التي تحتوي على نحاس مكشوف، حيث قد يؤدي ذلك إلى نمو شعيرات القصدير. حافظ على تعريف واضح للوسادات لتجنب مشكلات الطلاء.
- OSP: قلّل من المناولة أو عمليات التنظيف الزائدة بعد تطبيق التشطيب للحفاظ على الطبقة العضوية.
- ENIG: تأكد من التحكم في سماكة طبقة النيكل، وتجنّب إزالة الذهب بشكل عدواني أثناء إعادة العمل لتقليل مخاطر "الوسادة السوداء".
5. توافق التشطيب مع عملية التجميع
بعض التشطيبات أكثر ملاءمة لطرق تجميع معينة:
- OSP والفضة بالغمر يقدمان أفضل أداء مع إعادة لحام واحدة فقط؛ فالإعادة المتعددة قد تؤدي إلى تدهور الأداء.
- ENIG يتحمل عمليات إعادة اللحام المتعددة وإعادة العمل بشكل أكثر موثوقية.
- بالنسبة للمكونات التي تُلحم عبر الفتحات (Through-hole)، يوفر HASL تعبئة مثالية للفتحات بفضل تغطيته الجيدة باللحام.
الخاتمة
لكل نوع من التشطيبات السطحية للـ PCB مزايا وقيود فريدة. يعتمد اختيار التشطيب المناسب على عوامل مثل كثافة المكونات، وطريقة التجميع، ودورة حياة المنتج، والمتطلبات التنظيمية.
- ENIG يوفر استواءً ممتازًا وموثوقية عالية لتصاميم الكثافة العالية.
- OSP خيار اقتصادي مناسب لتجميعات SMT الكبيرة الحجم.
- HASL الخالي من الرصاص، والفضة بالغمر، والقصدير بالغمر توفر خيارات متوازنة تلبي احتياجات متنوعة من حيث الأداء والميزانية.
يساعد دمج قرار اختيار التشطيب السطحي في وقت مبكر من عملية التصميم والتصنيع على تجنب مشكلات التوافق وضمان الأداء على المدى الطويل. ومن خلال مواءمة اختيار التشطيب مع المتطلبات الخاصة لمنتجك، يمكنك تحسين الجودة وكفاءة التكلفة في آنٍ واحد.
