Услуги печатных плат
FAST TURN PCB - международная производственная компания, специализирующаяся в области производства печатных плат и стремящаяся предоставить высококачественные и индивидуальные решения для глобальных клиентов.
У нас есть современное производственное оборудование и технические команды, занимающиеся разработкой и производством печатных плат. От закупки сырья до поставки готовой продукции каждое звено проходит строгий контроль качества.
Мы хорошо справляемся с многослойными печатными платами (4-50 слоев), глухими и заглубленными платами HDI, платами из высокочастотных материалов, платами из жесткого флекса, сертифицированными по стандартам ISO 9001, ISO13485,UL(E520899), Rohs и Reach. Для каждой печатной платы выполняется 100% AOI внутреннего и внешнего слоя, E-тест, тест стенок сквозных отверстий и т.д.
Наша продукция широко используется в различных областях, таких как связь, здравоохранение, автомобилестроение и бытовая электроника. Благодаря стабильной работе и отличному качеству мы завоевали единодушное одобрение отечественных и зарубежных клиентов.
Наши преимущества
★： Отличный сервис
4-часовая служба быстрого реагирования.
★：Множестворазновидностей
Многослойные платы (4-50 слоев), HDI, жестко-гибкие платы, платы для тестирования полупроводников и т.д.
★：Высокоекачество
Широко используется в промышленном управлении, медицинском оборудовании, авиационной и автомобильной электронике и других областях.
★：Быстраядоставка
Самая быстрая доставка в срочных случаях - в течение 24 часов.
★：Регулярныеспециальные материалы
RT5880, RT6002, RT6010, RO3003, TU872, M4, M6, ISOLA 370HR, FR408HR и т.д.
Возможности PCBA
Постоянное совершенствование производственных мощностей - наше главное конкурентное преимущество. Модернизация производственных мощностей также означает предоставление клиентам самых передовых технологий производства и снижение затрат для клиентов.
| Возможности | Параметр |
|---|---|
| Тип материала |
Обычный Tg FR4：Shengyi, ITEQ, KB, Nanya. Обычный Tg FR4 (без галогенов)：Shengyi S1000,ITEQ IT158. Высокий Tg FR4 (без галогенов)：Shengyi S1000-2,S1170，EMC EM827，Isola 370HR，ITEQ IT180A，Panasonic R1755V. Высокая производительность：EMC EM828,EM888(S),EM888(K)，Isola FR408, FR408HR，lsola 1-Speed, 1-Tera MTNelco N4000-13EP，EPSI Panasonic R5775 Megtron 6. Высокочастотный материал：Rogers RO4350,RO3010，Taconic RF-30, RF-35, TLC, TLX, TLY，Taconic 601,602.603,605. Листовой металл без галогенов：EMC EM285,EM370(D)，SYL S1170G Металлическая подложка：Shengyi SAR20, Yugu YGA. |
| Обработка поверхности |
ENIG Flash Gold Hard Gold Gold Finger(G/F) HAL/HAL Lead Free Другие：ENEPIG, OSP, I-Ag, I-Tin, ENIG+G/F, ENIG+OSP, ENIG+Selective Hard Gold, Flash Gold+Selective Hard Gold |
| Толщина обработки |
ENIG:0,2-6,5 мм I-Tin:0,3-3,0 мм I-Ag:0,3-3,0 мм HAL/HAL Lead Free:0,6-3,5 мм OSP:0,3-3,0 мм Flash Gold:0,2-5,0 мм |
| Максимальный размер обработки |
HAL/HAL Lead Free:520 мм x 650 мм ENIG:520 мм x 800 мм I-Ag: Односторонний<=500мм OSP: Односторонний<=500мм Flash Gold:450мм x 500мм |
| Мин. Обрабатываемый размер |
I-Tin: 60 мм x 80 мм I-Ag: 60 мм x 80 мм HAL/HAL lead free:150 мм x 230 мм OSP: 60 мм x 80 мм |
| Ширина проволоки/Шаг （Внешний слой） |
1/2OZ：3/3mil 1OZ: 3/4mil 2OZ: 4/5mil 3OZ: 5/8mil 4OZ: 6/11mil 5OZ: 7/13.5mil 6OZ: 8/15mil 7OZ: 9/18mil 8OZ: 10/21mil 9OZ: 11/24mil 10OZ: 12/27mil |
| Ширина проволоки/Шаг （Внешний слой） |
1/3ОЗ на основе меди: 3/3 мил 1/2ОЗ на основе меди: 3,5/3,5 мил 1ОЗ на основе меди: 4,5/5 мил 1,43ОЗ на основе меди (положительный):4,5/6 1,43ОЗ на основе меди (отрицательный):5/7 2ОЗ на основе меди: 6/7 мил 3ОЗ на основе меди: 6/10 мил 4ОЗ на основе меди: 7.5/13 мил 5ОЗ на основе меди: 9/16 мил 6ОЗ на основе меди: 10/19 мил 7ОЗ на основе меди: 11/22 мил 8ОЗ на основе меди: 12/26 мил 9ОЗ на основе меди: 13/30 мил 10ОЗ на основе меди: 14/35 мил |
| Характер сопротивления припоя |
Цвет чернил для припоя: зеленый, желтый, черный, синий, красный, белый, фиолетовый, зеленый матовый Цвет чернил для символов: белый, желтый, черный Паяльная маска Plu Via<=0,5 мм. |
| Металлическая подложка |
Толщина готовой пластины:0,5-5,0 мм Толщина меди:0,5-10 OZ Толщина металлической основы:0,5-4,5 мм Материал металлической основы:AL: 1100/1050/2124/5052/6061 Медь: Пурпурная медь Чистое железо Точность обработки профиля:±0,03 мм |
Презентация случая
Мы стремимся удовлетворить потребности наших клиентов в услугах по изготовлению печатных плат, начиная с прототипов и заканчивая всеми типами печатных плат малого и среднего объема, а также крупносерийным производством печатных плат. Печатные платы, которые мы производим, применяются в различных отраслях промышленности。
Производственная среда и оборудование

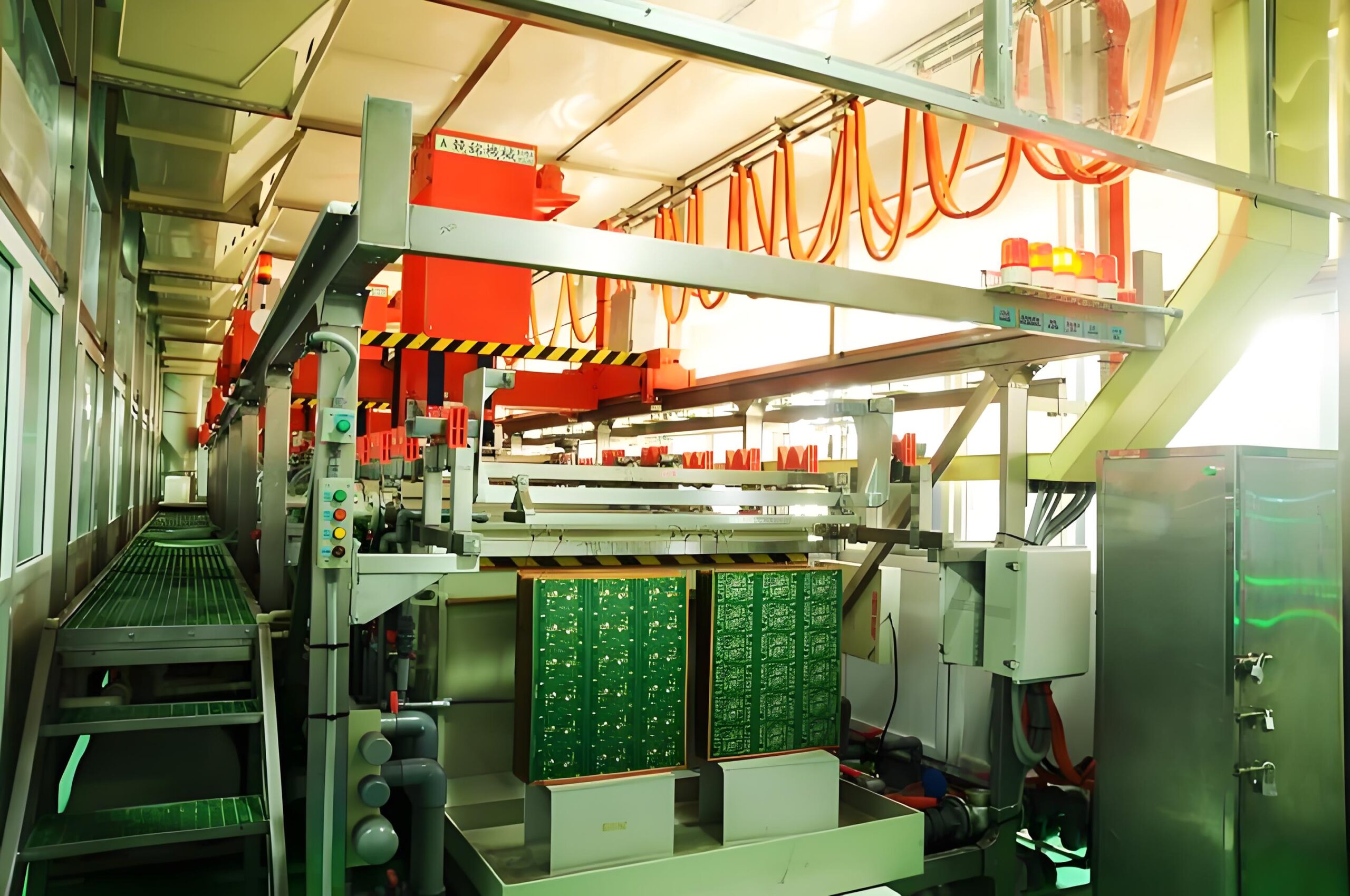

ПЛАТИНГ
PTH
ЛАМИНАЦИЯ
ДРЕЛЬ
ETCH
AOI
Запустите свои детали в производство уже сегодня
Вся информация и загружаемые файлы являются безопасными и конфиденциальными.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Изготовление печатных плат или производство печатных плат - это процесс переноса дизайна печатной платы на ее физическую структуру. Кстати, сборка печатной платы - это процесс размещения компонентов на плате, чтобы сделать ее функциональной.
Мы обладаем полным внутренним потенциалом и специализируемся на быстром и высококачественном производстве и сборке печатных плат. Мы предлагаем быструю и своевременную доставку по конкурентоспособным ценам. Мы гарантируем Вам гарантированное удовлетворение качеством, следуя клиентоориентированному подходу. Минимальный заказ также не требуется.
Для изготовления печатной платы на заказ Вам необходимо предоставить следующие файлы:
Файл PCB Gerber - Формат файла Gerber является стандартом для изготовления печатных плат. Этот стандартный файл описывает слои печатной платы, такие как паяльные маски, медные слои и т.д. Для запросов и заказов Вы можете использовать .zip или .rar.
Файл сверла в формате Excellon
Файл контура доски - Для фрезерования краев доски, содержит только контур доски, включая все внутренние вырезы.
файлы панелей
Общая стоимость зависит от сложности конструкции и изготовления печатной платы. Количество слоев, тип материалов, часы ручного труда, необходимые усилия и время изготовления - все это учитывается при расчете общей стоимости.
Время выполнения заказа обычно зависит от количества продукции и фактора сложности. Еще один фактор, который необходимо учитывать, - это доступность сырья.
Безусловно. При необходимости мы предоставляем услуги “под ключ”. Мы можем заказать Ваши детали, изготовить печатные платы, собрать печатные платы, протестировать их и предоставить Вам готовые печатные платы.
Мы стремимся предложить самые конкурентоспособные цены на рынке, используя обширные ресурсы качества, имеющиеся в нашем распоряжении.
Наша цель - обеспечить нашим клиентам максимальную ценность и признание на протяжении всего нашего сотрудничества.
Хотя мы не можем гарантировать абсолютно самую низкую цену на рынке, мы стремимся предоставить нашим клиентам наилучшую стоимость их покупки.
Наше внимание сосредоточено на предложении конкурентоспособных цен, которые соответствуют качеству и производительности, ожидаемым нашими клиентами.
Мы считаем, что одна только самая низкая цена может быть обманчивой, поскольку она не всегда отражает желаемое качество товара или своевременную доставку.
Наш приоритет - поставлять экономически эффективные продукты, которые отвечают потребностям наших клиентов.
