שירות הרכבת PCB
FAST TURN היא חברת הרכבת PCB מוסמכת ISO9001, הפועלת תחת סטנדרטים ונהלים מחמירים של IPC-A-610 Class 2 ו-IPC-A-610 Class 3, ומספקת שירותי הרכבת PCB ובדיקות פונקציונליות של PCBA ללקוחות בכל רחבי העולם.
חמושים בשלושה קווי ייצור SMT במהירות גבוהה הכוללים מכונות SMT מהירות גבוהה של סמסונג וימאהה, מכונת הצבה, תנור הזרמה חוזרת, מכונת הלחמת גלים, מכונת רנטגן ומכונת בדיקת AOI. בנוסף, קו הרכבה עם חורים מעבר אחד וצוות טכני מקצועי ביותר. בין אם אתם זקוקים להרכבה, הרכבה חלקית Turn-Key או הרכבה מלאה Turn-Key, הצוות שלנו ייצר את ה-PCB המתאים לצרכים שלכם תוך זמן קצר.
שירותי הרכבת PCB כוללים בדרך כלל מספר שלבים, כולל רכש רכיבים, ייצור PCB, יישום משחת הלחמה, רכיבים מסוג pick-and-place, הלחמת reflow או הלחמת גלים, ובדיקה ובדיקה סופית של ה-PCB המורכב.
היתרונות שלנו
קיבולת תהליך
- ניתן להרכיב 0201, 01005, QFN, BGA, CSP וכו'.
הצעת מחיר ל-BOM
- הציעו הצעות מחיר תוך 6 השעות המהירות ביותר.
משלוח מהיר
- המשלוח המהיר ביותר למקרים דחופים הוא תוך 10 שעות.
שירותי ערך מוסף
- צריבת תכנות, בדיקת ICT, בדיקת FCT, בדיקת הזדקנות, הרכבה וכו'.
בקרת איכות
- בדיקת משחת הלחמה SPl משלה, בדיקת רנטגן, בדיקה אופטית תלת-ממדית של Aol, חסינת שגיאות וחסינת תקלות לטעינת חומרים, חסינת שגיאות לחומרים על מדפי חומרים חכמים, מערכת ניהול MES, תחנת עיבוד חוזר BGA, בדיקת צוות QA וכו'.
יכולות
| יְכוֹלֶת | פָּרָמֶטֶר |
|---|---|
| סוגי הרכבה |
הרכבת SMT (עם בדיקת AOI) הרכבת BGA (עם בדיקת רנטגן) הרכבה דרך חור הרכבה מעורבת של SMT וחורים עוברים |
| בדיקת איכות |
בדיקת AOI בדיקת רנטגן בדיקת מתח תכנות שבבים מבחן טכנולוגיית מידע ותקשורת בדיקות פונקציונליות |
| סוגי PCB |
PCB קשיח PCB ליבת מתכת PCB גמיש PCB קשיח-גמיש |
| סוגי רכיבים |
פסיביים, גודל קטן ביותר 01005 (אינץ') שבבים בעלי פסיעה דקה עד 0.38 מ"מ BGA (פסיעה של 0.3 מ"מ), FPGA, LGA, DFN, QFN עם בדיקת רנטגן מחברים וטרמינלים |
| מקורות רכיבים |
הפעלה מלאה סוכנות הפעלה חלקית מצויד/משוגר |
| סוגי הלחמה |
ללא עופרת (Rohs) |
| קבצים נדרשים עבור הצעת מחיר והפקה |
קובץ עיצוב Gerber RS-274X, 274D או PCB BOM (רשימת חומרים, xls, xlsx) קובץ Pick-N-Place / קובץ XY (לייצור בלבד) שרטוטי הרכבה |
| כמות הזמנה |
5 יחידות עד 100,000 יחידות מאבות טיפוס לייצור המוני |
| זמן אספקה | מ-8 שעות עד 72 שעות כאשר חלקים נקראים |

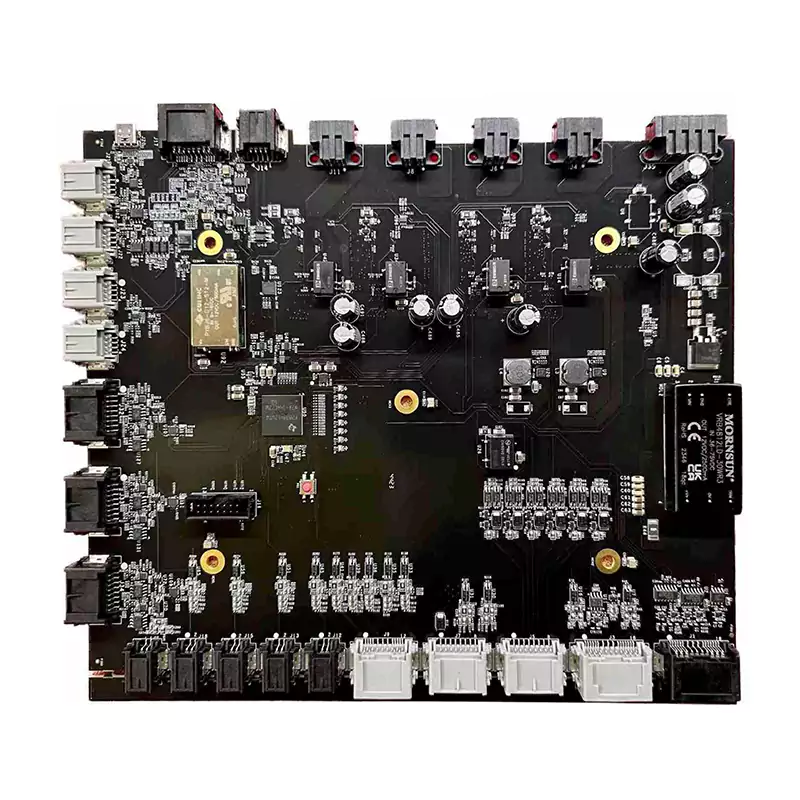

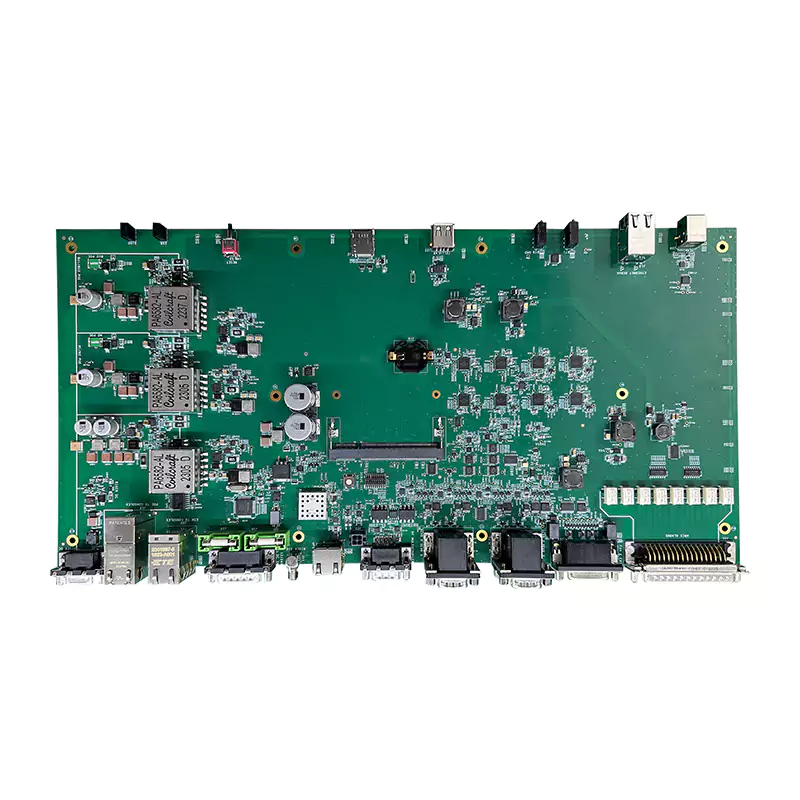

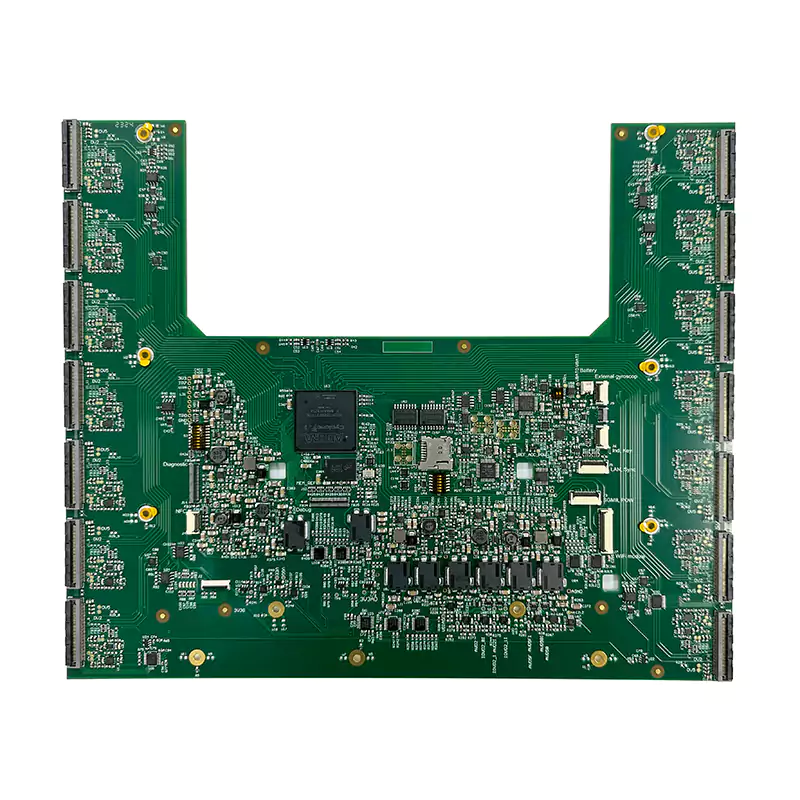

הצגת מקרה
חברת FAST TURN PCB, הפועלת מאז 2015, סיפקה שירותי הרכבת מעגלים מודפסים מהירים (Quick Turn PCB) ואיתור רכיבים ליותר מ-100 אלף לקוחות, וזכתה לשבחים רבים ומשוב איכותי מיותר מ-98% מהלקוחות.

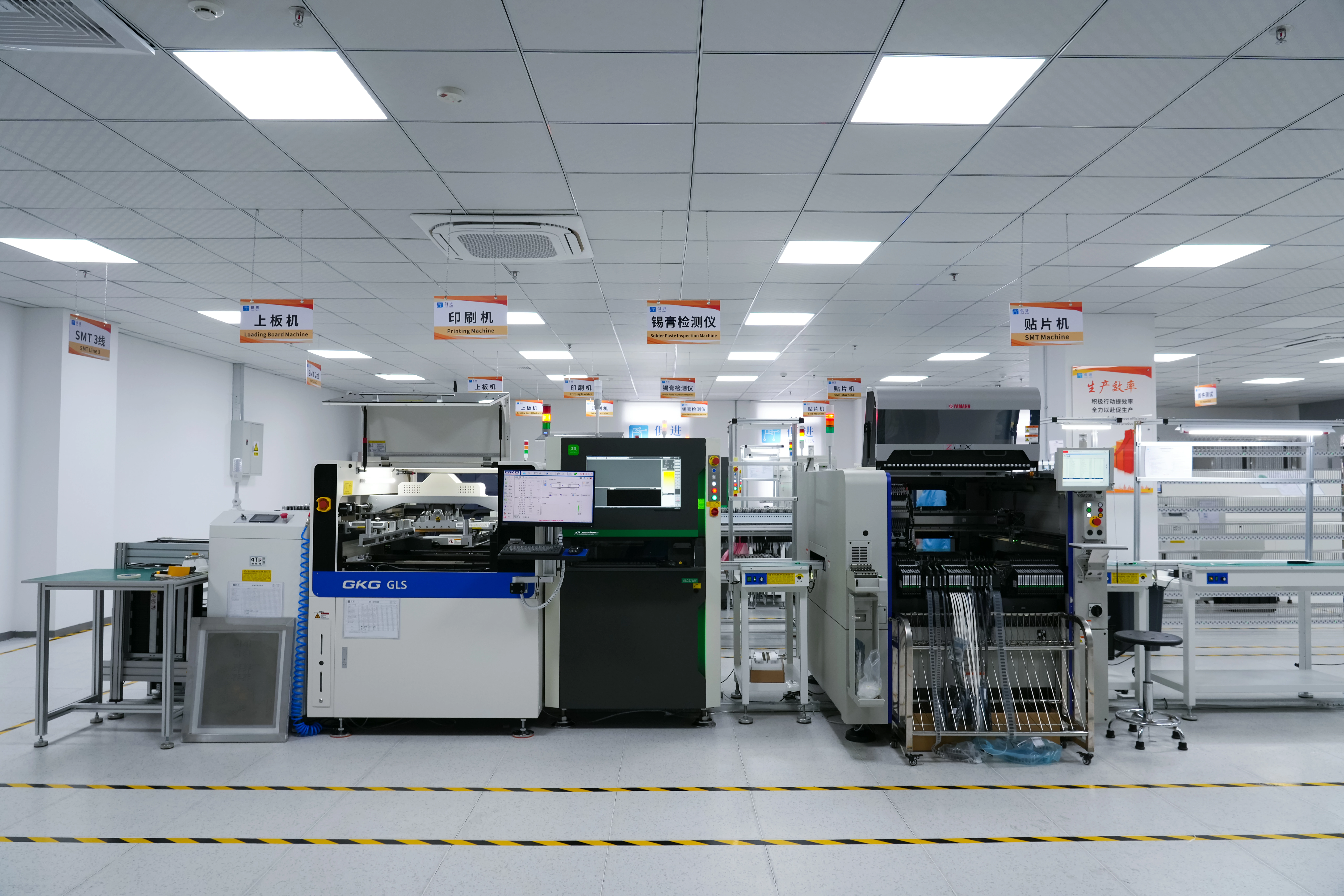

סביבת ייצור וציוד
מכונות SMT במהירות גבוהה
מכונת הדפסת הדבקת פח
תנור הלחמה חוזר לחנקן
בדיקת משחה SPI
רנטגן
בדיקה חזותית
שים את החלקים שלך נכנס לייצור היום
כל המידע וההעלאות מאובטחים וסודיים.
שאלות נפוצות
תהליך בדיקת האיכות בייצור PCBA כולל היבטים מרובים, כגון SPI (בדיקת משחת הלחמה) לבדיקת איכות של משחת הלחמה מודפסת, AOI (בדיקה אופטית אוטומטית) לגילוי פגמים במעגלים מולחמים, ICT (בדיקות מקוונות) לבדיקת גלאים המגיעים עם נקודות הבדיקה של פריסת ה-PCB כדי לזהות מעגלים פתוחים, קצרים ומצב ההלחמה של כל חלקי ה-PCBA, FCT (בדיקות פונקציונליות) למתן סביבת הפעלה מדומה ללוח יעד הבדיקה כדי לאמת את פונקציונליותו, ומדפי בדיקת הזדקנות לבדיקות משתמש מדומה לטווח ארוך של לוח ה-PCBA.
שלבי בדיקה אלה יחד מהווים את מערכת בקרת האיכות בייצור PCBA.
סטיית מיקום של רכיבים מתרחשת בדרך כלל בטכנולוגיית הרכבה משטחית (SMT), מה שעלול להוביל לכשל תפקודי או לקצר חשמלי של לוח המעגלים.
השיטות לפתרון בעיה זו כוללות הבטחת כיול מדויק של מכונת ה-SMT, תחזוקה וכיוונון שוטפים של הציוד, אופטימיזציה של תהליך ההדפסה של משחת הלחמה והבטחת ציפוי אחיד של משחת הלחמה.
בנוסף, ניתן להשתמש בבדיקה אופטית אוטומטית (AOI) ובציוד אחר כדי לזהות ולתקן במהירות סטיות במיקום הרכיבים.
המפתח לאופטימיזציה של איכות הריתוך טמון בשליטה בטמפרטורת ובזמן הריתוך, שימוש בכמויות מתאימות של הלחמה, ואופטימיזציה של תכנון המעגל המודפס (PCB) כדי להבטיח מרווח וגודל מתאימים של חיבורי הלחמה.
בנוסף, יש לבדוק ולכייל באופן קבוע את ציוד הריתוך על מנת להבטיח שהוא במצב עבודה אופטימלי.
כן, ניתן לספק את הרכיבים במגש או בשקית המסומנים בבירור עם מספרי החלקים מדף המוצר (BOM) שלכם.
אבל, אנא הקפידו להגן על הרכיבים במהלך ההובלה.
אנא צרו קשר כדי להבין כיצד ניתן לספק את הרכיבים.
הזמנה "מוכנה לביצוע" מתייחסת לשירות בו אנו דואגים לכל תהליך הרכבת המעגלים המודפסים עבור הלקוח. זה כולל אספקה ורכש של כל הרכיבים הדרושים, ייצור המעגלים המודפסים, ביצוע ההרכבה, ביצוע בדיקות ובדיקה, ולבסוף אספקת המוצר המוגמר ללקוח. אנו מציעים שני סוגים של שירותי הרכבה "מוכנות לביצוע":
הפעלה מלאה: אנו מטפלים בכל דבר מתחילתו ועד סופו. אנו רוכשים את כל החלקים הנדרשים, מרכיבים את המעגלים המודפסים, מבצעים בדיקות ובדיקה יסודיות, ושולחים את המוצר המוגמר ישירות למיקום המיועד לכם.
הפעלה חלקית של המעגלים המוכנים: באפשרות זו, אתם מספקים לנו את מעגלי המודפסים והרכיבים הדרושים, ואנחנו נדאג להרכבה, לבדיקה ולבדיקה. לאחר שהמעגלים המוכנים, אנו נשלח אותם אליכם.
שירותים אלו, המוכנים מראש, מספקים פתרון נוח ומקיף, המבטיח תהליך הרכבת PCB חלק ויעיל עבור לקוחותינו.
1. קבצי גרבר הכוללים שכבות הדפס משי עליונות ותחתונות ומשחת הלחמה.
2. קובץ נתוני Centroid המכיל סיבובים, מיקומי רכיבים וסמני ייחוס.
3. BOM (.xls) עם שמות ספקים, כמויות, סמני ייחוס, תיאורי חלקים וחבילות וכמויות.
4. סוגי רכיבים, כולל SMT, חור-עובר, זווית עדינה, BGA ועוד.
5. כל הוראות ודרישות נוספות.
מסמכים וקבצים אלה חיוניים כדי להבטיח תהליך חלק של הרכבה מלאה.
מהנדסי הרכיבים שלנו יספקו הצעות לדגמי רכיבים חלופיים ויספקו ללקוחות גיליונות נתונים מתאימים לאישור. ההחלטה הסופית בידיים שלכם.
אנא ציינו את דרישות ה-PCB כגון שכבות, סוג חומר, כמות נדרשת וכל יכולות מיוחדות אחרות. ציינו את תקציב היעד שלכם ואת לוח הזמנים הצפוי לייצור במידת האפשר. הכללת פרטים אלה מאפשרת לנו להתאים את הצעת המחיר לצרכים שלכם.
